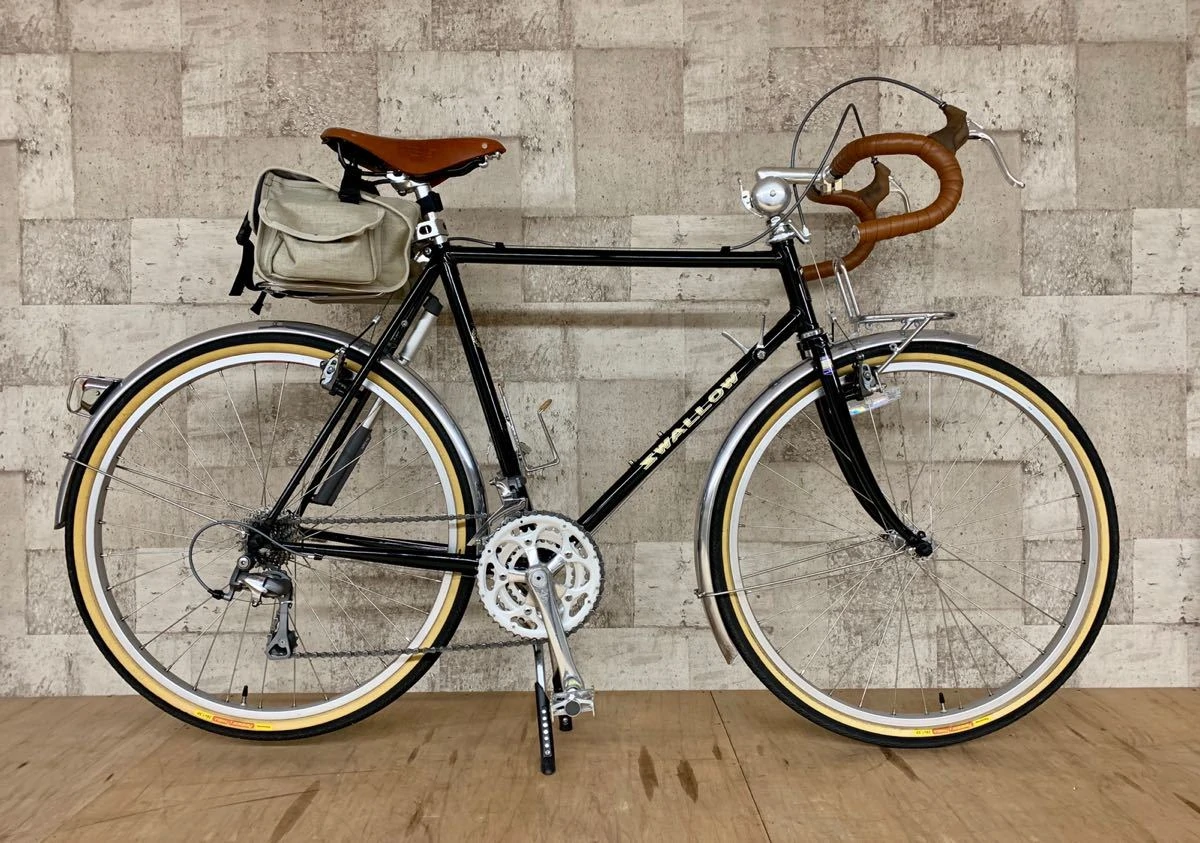

水平エンドとは｜チェーン張り調整と整備性を実現するリアエンド形状を解説
水平エンドは後輪軸を前後に動かせるリアエンド形状です。チェーン張りやホイール位置を調整でき、昭和のランドナーやツーリング車で標準的に採用されました。
水平エンドの定義
水平エンドとは、後輪ハブの軸を前後方向にスライドさせて固定できるリアエンド構造です。
構造
スロット（溝）が後方へ延びる形状です。
| 要素 | 内容 |
|---|---|
| スロット方向 | 前後（水平方向） |
| 固定方法 | ナット締結 |
| 調整範囲 | 数mm〜数cm |
主な役割
調整機能が最大の特徴です。
| 機能 | 内容 |
|---|---|
| チェーン張り調整 | テンション最適化 |
| ホイール位置調整 | センター出し |
| クリアランス調整 | フェンダー・タイヤ間隔 |
なぜ必要なのか
旧構造の駆動系に対応するためです。
| 理由 | 内容 |
|---|---|
| フリーホイール | 固定長チェーンが前提 |
| 変速精度 | 微調整が必要 |
| 整備性 | 現地調整可能 |
他エンド形状との比較
用途で使い分けられます。
| 種類 | 特徴 | 用途 |
|---|---|---|
| 水平エンド | 前後調整可能 | ランドナー・ツーリング |
| 斜めエンド | 簡易調整 | 旧ロード |
| 垂直エンド | 調整不可 | 現代ロード |
力学的特徴
駆動力と張力を受け止めます。
| 要素 | 効果 |
|---|---|
| チェーン張力 | 後方へ引く力 |
| 固定力 | ナットで保持 |
| 摩擦 | ズレ防止 |
👉 締結力が重要
メリット
実用性に優れます。
| 項目 | 内容 |
|---|---|
| 調整性 | 細かい位置調整可能 |
| 互換性 | 様々なホイール対応 |
| 整備性 | 現地修理対応 |
デメリット
固定精度に依存します。
| 項目 | 内容 |
|---|---|
| 脱着性 | 手間がかかる |
| 位置ズレ | 締付不足で発生 |
昭和ツーリング車での特徴
標準的なリアエンド形状です。
| 要素 | 内容 |
|---|---|
| 採用車種 | ランドナー・スポルティーフ |
| 固定方式 | ナット固定 |
| 目的 | 長距離整備性 |
まとめ
水平エンドは後輪位置を前後に調整できるリアエンド構造で、チェーン張りやホイール位置の最適化を可能にします。 昭和のツーリング車では標準的に採用され、整備性と実用性を支えてきました。 この構造が、長距離走行における信頼性を確保しています。
「調整できる構造は、使い続けられる。」 — 作者不詳
