カップ＆コーン＋スクエアテーパーとは｜昭和スポーツ自転車の標準BB構造を解説
カップ＆コーン＋スクエアテーパーは、ベアリング調整式と四角錐軸を組み合わせたBB構造です。整備性と耐久性に優れ、ランドナーやスポルティーフで標準的に採用されました。
構造の定義
カップ＆コーン＋スクエアテーパーとは、調整式ベアリング構造（カップ＆コーン）に、四角錐形状のスピンドル（スクエアテーパー）を組み合わせたボトムブラケット方式です。
リンク
構成部品
複数の部品で構成される分解可能構造です。
| 部品 | 役割 |
|---|---|
| BBシェル | フレーム側の受け |
| カップ | ベアリング外側受け |
| コーン | ベアリング内側受け |
| ボールベアリング | 回転を滑らかにする |
| スピンドル | クランク軸（四角錐） |
| ロックリング | 調整位置固定 |
動作原理
回転と固定の2つの機構で構成されています。
| 機構 | 内容 |
|---|---|
| 回転 | ボールベアリングで低摩擦回転 |
| 固定 | テーパー圧入でクランク固定 |
👉 回転性能＋確実な固定
カップ＆コーンの特徴
調整可能なベアリング構造です。
| 項目 | 内容 |
|---|---|
| 調整 | ガタ・回転抵抗を微調整可能 |
| 整備 | 分解清掃が可能 |
| 耐久性 | 適切調整で長寿命 |
リンク
スクエアテーパーの役割
クランク固定を担います。
| 要素 | 効果 |
|---|---|
| 四角錐形状 | 回転方向ロック |
| 圧入固定 | ガタ防止 |
| 面接触 | トルク伝達効率 |
メリット
実用性重視の設計です。
| 項目 | 内容 |
|---|---|
| 整備性 | 分解・調整可能 |
| 耐久性 | 長距離使用に適合 |
| 互換性 | 規格が広く普及 |
デメリット
調整前提の構造です。
| 項目 | 内容 |
|---|---|
| メンテナンス | 定期調整が必要 |
| 重量 | やや重い |
| 剛性 | 現代規格より低い |

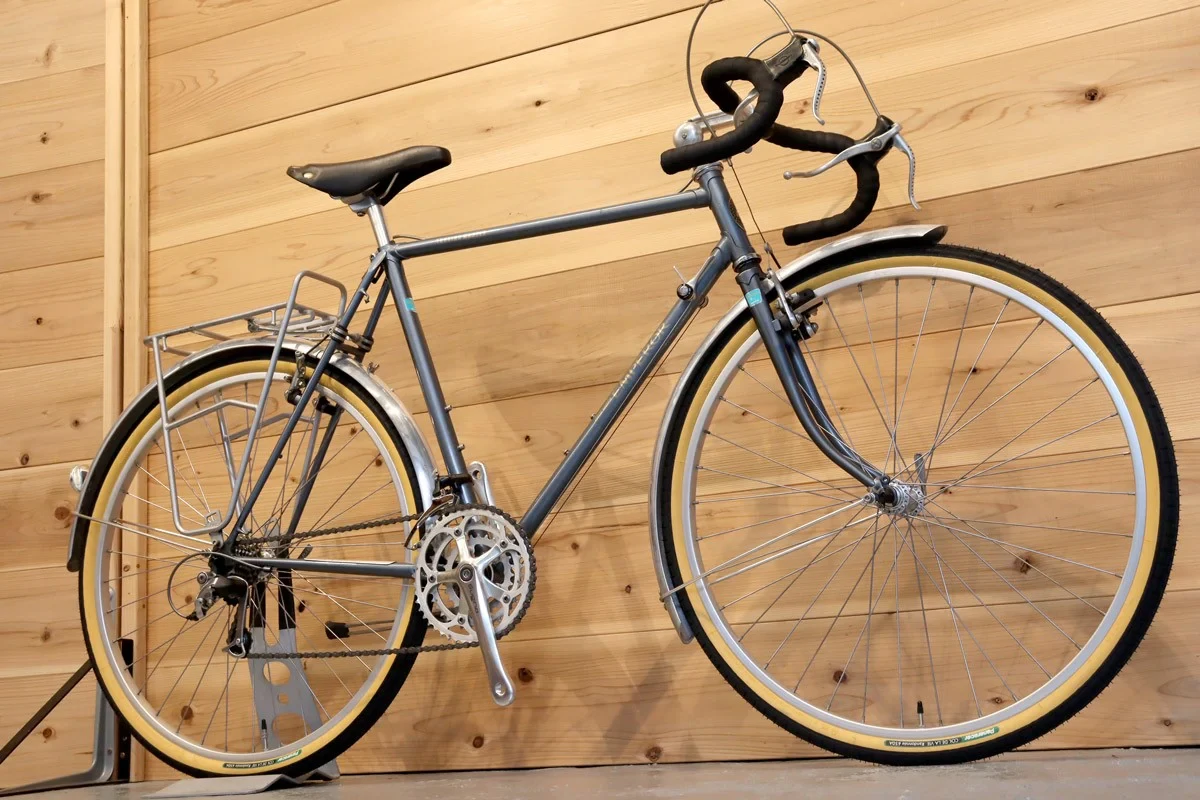

昭和ツーリング車での位置づけ
標準的なBB構造でした。
| 用途 | 採用状況 |
|---|---|
| ランドナー | 標準採用 |
| スポルティーフ | 標準採用 |
| ロードマン系 | 普及モデルにも採用 |
👉 長距離整備を前提とした設計
現代との違い
構造思想が異なります。
| 項目 | カップ＆コーン | 外装ベアリング |
|---|---|---|
| 思想 | 整備性 | 剛性・効率 |
| 構造 | 分解式 | ユニット化 |
| 用途 | 長距離・実用 | 競技・性能 |
まとめ
カップ＆コーン＋スクエアテーパーは、調整式ベアリングと四角錐軸を組み合わせた昭和の標準BB構造です。 整備性と耐久性に優れ、ランドナーやスポルティーフの長距離使用に最適化されています。 この合理的な構造が、当時のサイクリング文化を支えました。
「整備できる構造こそ、長く使える。」 — 作者不詳
