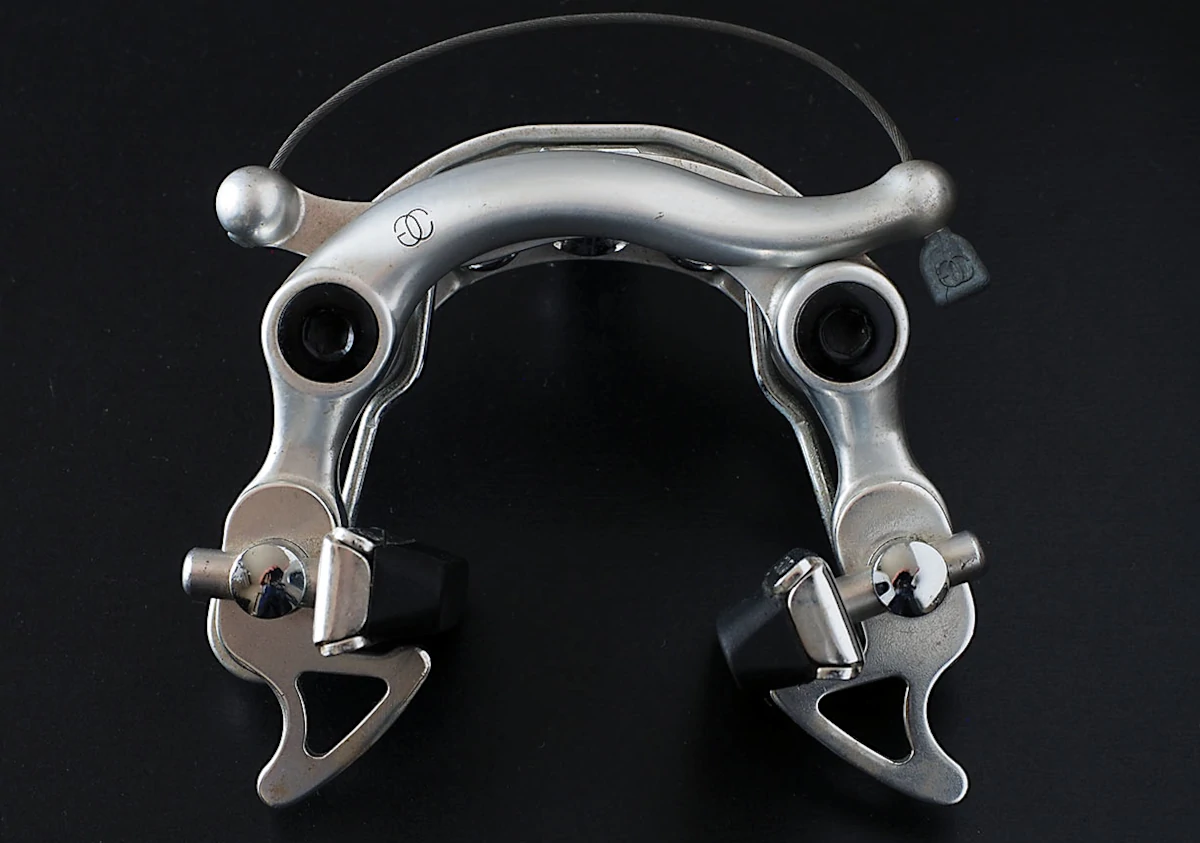

ヨーク（ブレーキヨーク）とは｜センタープルの要となる構造と調整方法を解説
ヨークはセンタープルブレーキで左右のアームへ力を均等に分配する中核部品です。高さと角度の調整で効きやフィーリングが大きく変わります。
ヨークの定義
ヨーク（yoke）とは、ブレーキレバーからの引き力を左右のブレーキアームへ分配する中央の連結部品です。 ストラドルワイヤー（横ワイヤー）とメインワイヤーを結ぶ接点になります。
リンク
構成部品と役割
ヨークは単体ではなく、ストラドルワイヤーと一体で機能します。
| 部位 | 役割 |
|---|---|
| ヨーク本体 | 引き力の分配（左右へ均等化） |
| ストラドルワイヤー | 左右アームを連結して開閉させる |
| メインワイヤー | レバー操作の力をヨークへ伝達 |
| アーム取付ボルト | 左右バランスの微調整 |
仕組み（動作原理）
レバーを引くと、ヨークが持ち上がりストラドルワイヤーが張られ、左右アームが同時に閉じてリムを挟みます。
| 動作段階 | 内容 |
|---|---|
| ①レバー操作 | メインワイヤーが引かれる |
| ②ヨーク上昇 | 力が中央に集中 |
| ③左右分配 | ストラドルワイヤーへ伝達 |
| ④制動 | 左右シューが同時に接触 |
高さ調整の意味（最重要）
ヨークの高さは制動力とタッチを決める重要要素です。
| 高さ | 特性 |
|---|---|
| 低い | 制動力が強い・引きが重い |
| 高い | 制動力が弱い・コントロール性向上 |
👉 低い＝パワー重視
👉 高い＝コントロール重視
リンク
ストラドル幅の影響
ヨークの位置とストラドルワイヤーの幅も性能に影響します。
| 状態 | 影響 |
|---|---|
| 狭い（三角が鋭角） | 制動力が強い |
| 広い（三角が緩やか） | 操作が軽い |
センタープルで重要な理由
センタープルはヨーク調整で性能が大きく変わる構造です。
| 項目 | 理由 |
|---|---|
| 左右バランス | 均等に効くための要 |
| 制動力調整 | 高さで特性が変化 |
| 整備性 | 現地で調整可能 |
サイドプルとの違い
サイドプルにはヨークは存在しません。
| 項目 | センタープル | サイドプル |
|---|---|---|
| ヨーク | あり | なし |
| 力の分配 | 中央から左右へ | 片側から直接 |
| 調整自由度 | 高い | 低い |
当時の代表構成
昭和のスポルティーフ・ランドナーでは標準的な構造です。
| カテゴリ | 採用 |
|---|---|
| スポルティーフ | 標準 |
| ランドナー | 必須 |
| ロードレーサー | 非採用 |
まとめ
ヨークはセンタープルブレーキの中核部品であり、制動力と操作性を左右する重要な要素です。 高さやストラドル幅の調整によって性能が大きく変化するため、単なる接続部品ではなく「調整機構」としての役割を持っています。 この構造が、昭和のツーリング車における高い実用性を支えていました。
「小さな部品が、全体の性能を決める。」 — 作者不詳
