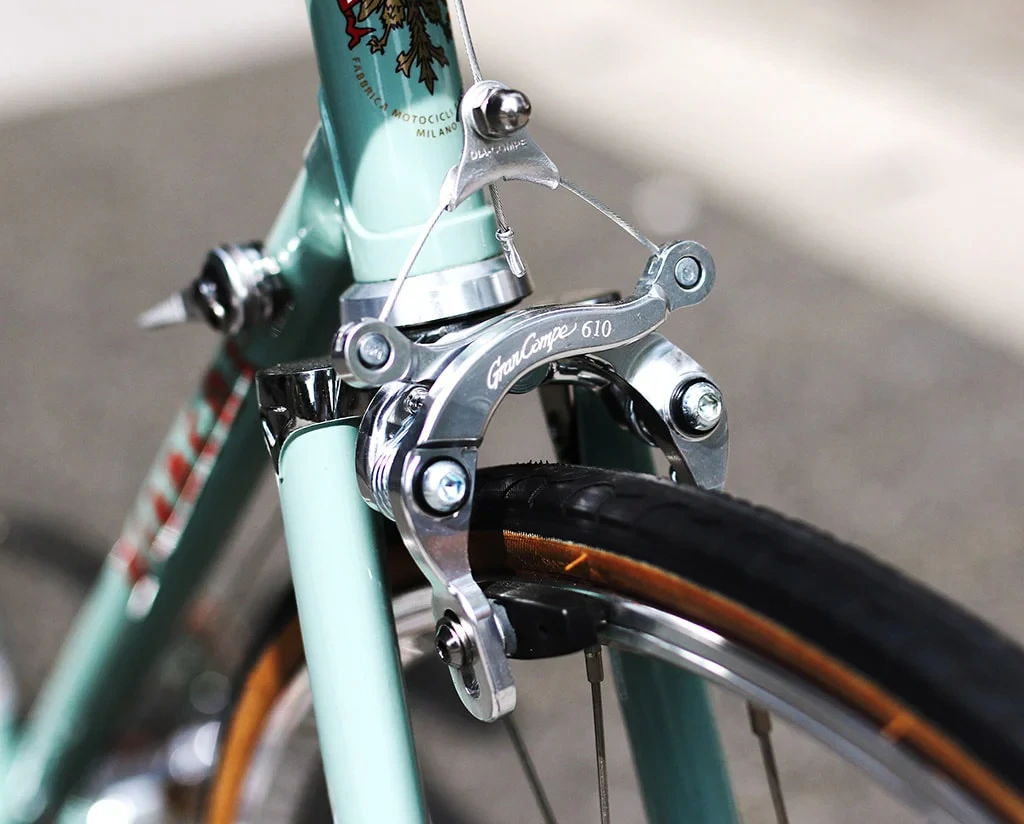

ストラドルワイヤーとは｜センタープルの制動力を決める重要構造を解説
ストラドルワイヤーはセンタープルブレーキの制動力を決定づける重要部品です。ヨークと組み合わせることで、左右のブレーキアームを動かします。
ストラドルワイヤーの定義
ストラドルワイヤーとは、センタープルブレーキにおいて左右のブレーキアームを連結し、ヨークからの力を伝える横方向のワイヤーです。
リンク
構造と位置
ストラドルワイヤーはブレーキ上部で左右のアームをつなぐ役割を持ちます。
| 部位 | 役割 |
|---|---|
| ストラドルワイヤー | 左右アームの連結 |
| ヨーク | 中央から引く接続部 |
| ブレーキアーム | リムを挟む動作 |
動作の仕組み
ヨークが引き上げられることでストラドルワイヤーが張られ、左右アームが同時に閉じます。
| 動作 | 内容 |
|---|---|
| ①レバー操作 | メインワイヤーが引かれる |
| ②ヨーク上昇 | 中央で力が集中 |
| ③ストラドル張力 | 左右に力が分配される |
| ④制動 | リムを均等に挟む |
長さと角度の影響（最重要）
ストラドルワイヤーの長さと角度は制動力に直結します。
| 状態 | 特性 |
|---|---|
| 短い（角度が鋭い） | 制動力が強い・引きが重い |
| 長い（角度が緩い） | 制動力が弱い・操作が軽い |
👉 短い＝パワー型 👉 長い＝コントロール型
ヨークとの関係
ストラドルワイヤーはヨークと一体で性能が決まります。
| 要素 | 影響 |
|---|---|
| ヨーク高さ | 制動力・タッチ調整 |
| ストラドル長 | 引きの重さ・効き |
| 角度 | 力の伝達効率 |
リンク
センタープルで重要な理由
センタープルはストラドルワイヤーの調整で性能が大きく変わる構造です。
| 項目 | 理由 |
|---|---|
| 制動力調整 | 角度で変化 |
| 左右バランス | 均等制動を実現 |
| 整備性 | 現地調整が可能 |
サイドプルとの違い
サイドプルにはストラドルワイヤーは存在しません。
| 項目 | センタープル | サイドプル |
|---|---|---|
| ストラドルワイヤー | あり | なし |
| 構造 | 分配型 | 直接駆動 |
| 調整 | 多い | 少ない |
採用車種
主にツーリング用途の自転車で採用されました。
| カテゴリ | 採用状況 |
|---|---|
| スポルティーフ | 標準 |
| ランドナー | 必須 |
| ロードレーサー | 未採用 |
まとめ
ストラドルワイヤーはセンタープルブレーキの制動力を左右する重要部品です。 長さや角度の調整によって、制動力と操作性を自在に変えることができる点が最大の特徴です。 この構造により、昭和のツーリング車は実用性と調整自由度を両立していました。
「力の伝わり方を制する者が、性能を制する。」 — 作者不詳
