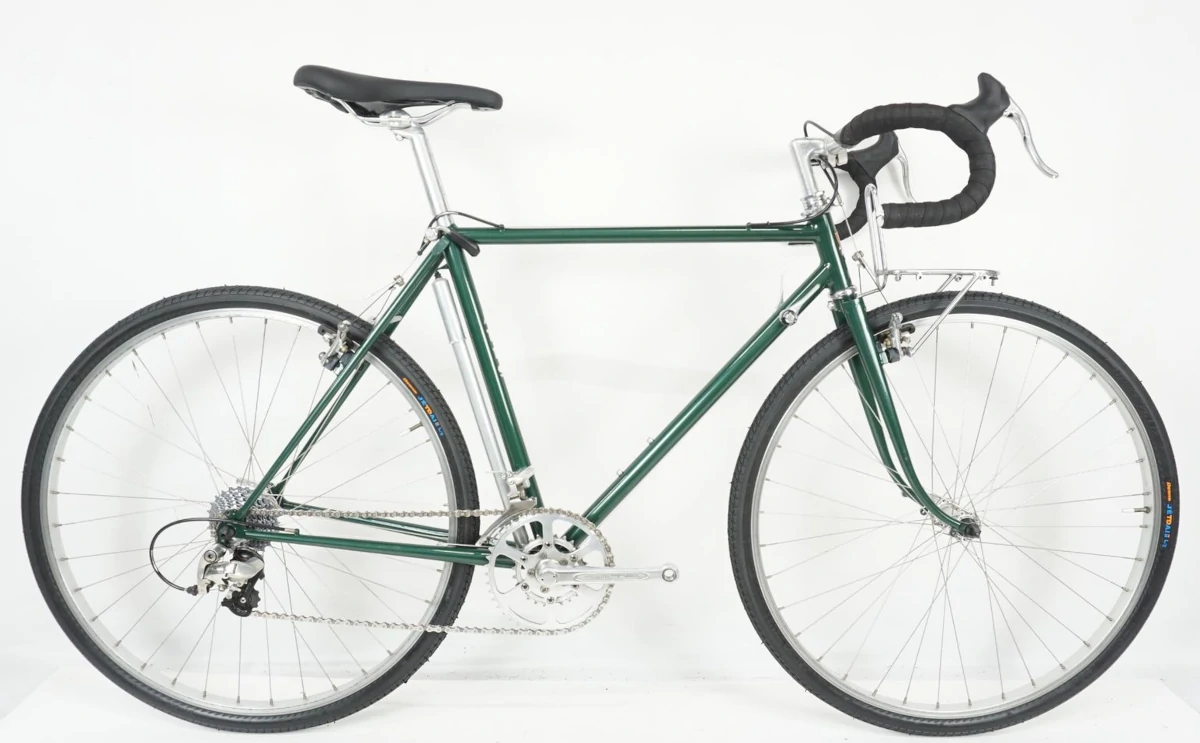

ラグとは｜フレーム接合部の役割と構造・精度を決める中核パーツを解説
ラグはフレームパイプ同士を接合するための金属パーツです。精度・強度・美観を同時に担い、昭和のクロモリフレームの核心技術です。
ラグの定義
ラグとは、フレームパイプを差し込んで接合するための接続部品で、ろう付けによって固定される構造部材です。
基本構造
パイプを受けるソケット形状になっています。
| 要素 | 内容 |
|---|---|
| 差し込み部 | パイプを挿入 |
| 外形 | 接合部の形状を決定 |
| ろう材隙間 | 接着空間 |
接合部位
フレームの主要接続点に使用されます。
| 部位 | 接合内容 |
|---|---|
| ヘッドラグ | トップチューブ＋ダウンチューブ＋ヘッドチューブ |
| シートラグ | トップチューブ＋シートチューブ |
| BBラグ | ダウンチューブ＋シートチューブ＋チェーンステー |
力学的役割
応力分散と強度確保を担います。
| 要素 | 効果 |
|---|---|
| 応力分散 | 一点集中を防ぐ |
| 接合精度 | フレーム直進性向上 |
| 補強 | 強度確保 |
なぜ必要なのか
ろう付けの精度を確保するためです。
| 理由 | 内容 |
|---|---|
| 位置決め | 正確な角度維持 |
| 接合面積 | 強度確保 |
| 作業性 | 組立精度向上 |
イタリアンカットラグ
高級フレームで使われる装飾ラグです。
| 特徴 | 内容 |
|---|---|
| デザイン | 曲線・切り抜き加工 |
| 目的 | 軽量化・美観 |
| 用途 | 高級クロモリ車 |
素材
強度と加工性を重視した素材です。
| 素材 | 特徴 |
|---|---|
| 鋼 | 一般的 |
| クロモリ | 高級車向け |
溶接との違い
構造思想が異なります。
| 項目 | ラグ構造 | 溶接 |
|---|---|---|
| 接合 | ろう付け | 直接溶接 |
| 精度 | 高い | やや低い |
| 修理性 | 高い | 低い |
昭和ツーリング車での位置づけ
クロモリフレームの標準技術です。
| 用途 | 特徴 |
|---|---|
| ランドナー | 耐久性・修理性重視 |
| スポルティーフ | バランス型設計 |
| ロードマン上位 | 一部採用 |
まとめ
ラグはフレームパイプを接合するための構造部品であり、精度・強度・応力分散を担う重要な役割を持ちます。 ろう付けと組み合わせることで、高精度かつ耐久性の高いフレームを実現します。 この技術が、昭和のクロモリ自転車の品質を支えました。
「接合部が、全体の精度を決める。」 — 作者不詳
