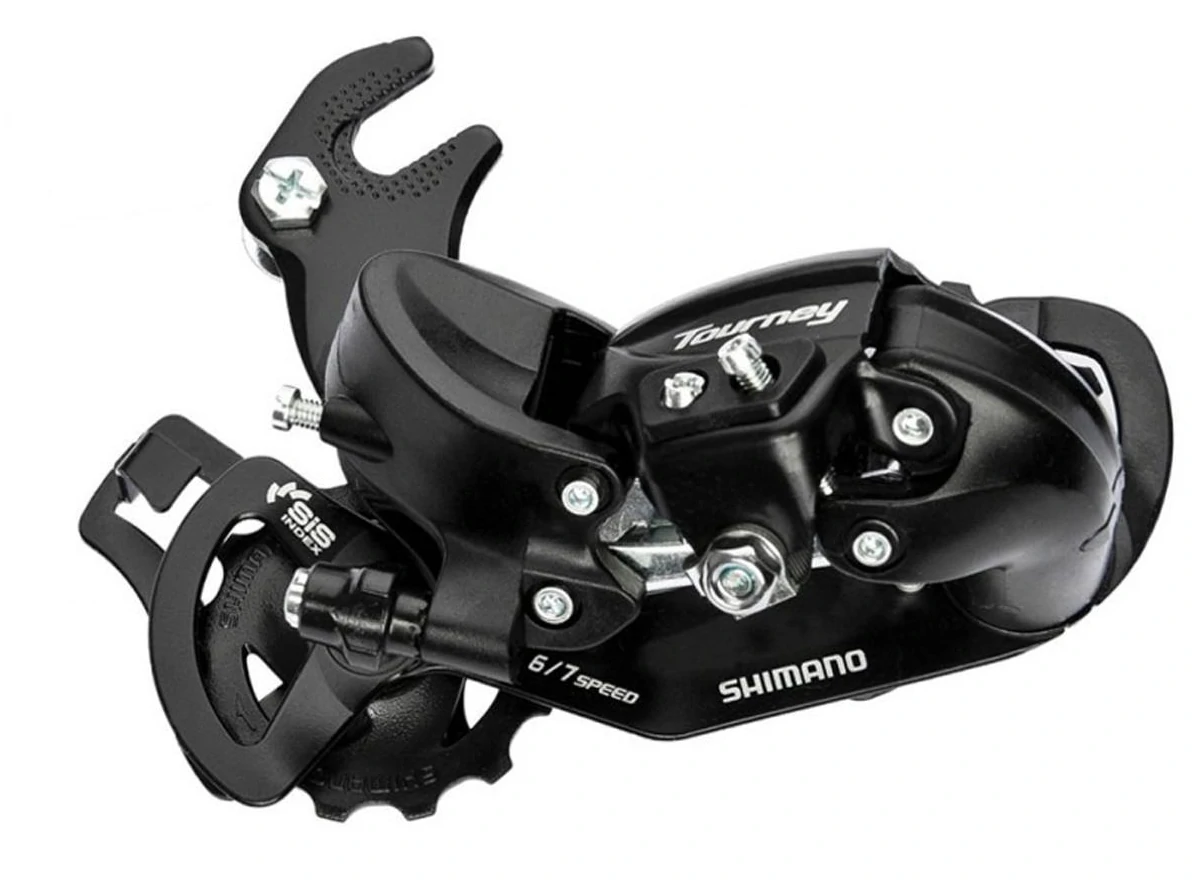

リアディレイラー各部位の役割｜パラレログラムからスプリングまで分解してご紹介します

この5つを理解すれば変速機は完全に読めます。構造＝役割です。

対象部位

・パラレログラムリンク
・ケージ
・プーリー（2個）
・テンションスプリング
・リターンスプリング

各部位の役割を機能別にご紹介します。

リンク

全体対応関係

部位	役割	機能分類
パラレログラムリンク	横移動	位置制御
ケージ	チェーン保持	支持
プーリー	チェーン誘導	ガイド
テンションスプリング	張力維持	張力制御
リターンスプリング	戻り動作	復元

パラレログラムリンク

・平行四辺形構造
・スプロケットに対して平行移動
・変速の精度を決める核心部

役割

機能	内容
横移動	段数変更
位置維持	ギアに正確に合わせる

ケージ

・上下に伸びたアーム
・プーリーを保持
・チェーンの長さ変化を吸収

役割

機能	内容
支持	プーリー固定
長さ調整	チェーンたるみ吸収

プーリー（2個）

・上側：ガイドプーリー
・下側：テンションプーリー

役割

種類	役割
ガイドプーリー	ギア位置に導く
テンションプーリー	張力維持

テンションスプリング

・ケージ内に配置
・常にチェーンを引っ張る

役割

機能	内容
張力維持	チェーンのたるみ防止
安定化	走行時の暴れ防止

リターンスプリング

・本体側に配置
・外側方向へ戻す力を発生

役割

機能	内容
復元	元の位置へ戻る
変速補助	小ギア側へ移動

全体の動作連携

工程	関与部品
変速入力	リターンスプリング＋リンク
位置決定	パラレログラム
チェーン移動	ガイドプーリー
張力維持	テンションスプリング＋プーリー

重要ポイント

・位置＝リンク
・誘導＝プーリー
・張力＝スプリング
・支持＝ケージ

まとめ

リアディレイラーは各部品が役割分担しています。パラレログラムで位置を決め、プーリーで誘導し、スプリングで張力と復元を担います。この構造理解が調整の基礎になります。仕組みを理解すればトラブル対応が容易になります。

「構造を知れば、すべては理解できる。」 — レオナルド・ダ・ヴィンチ
