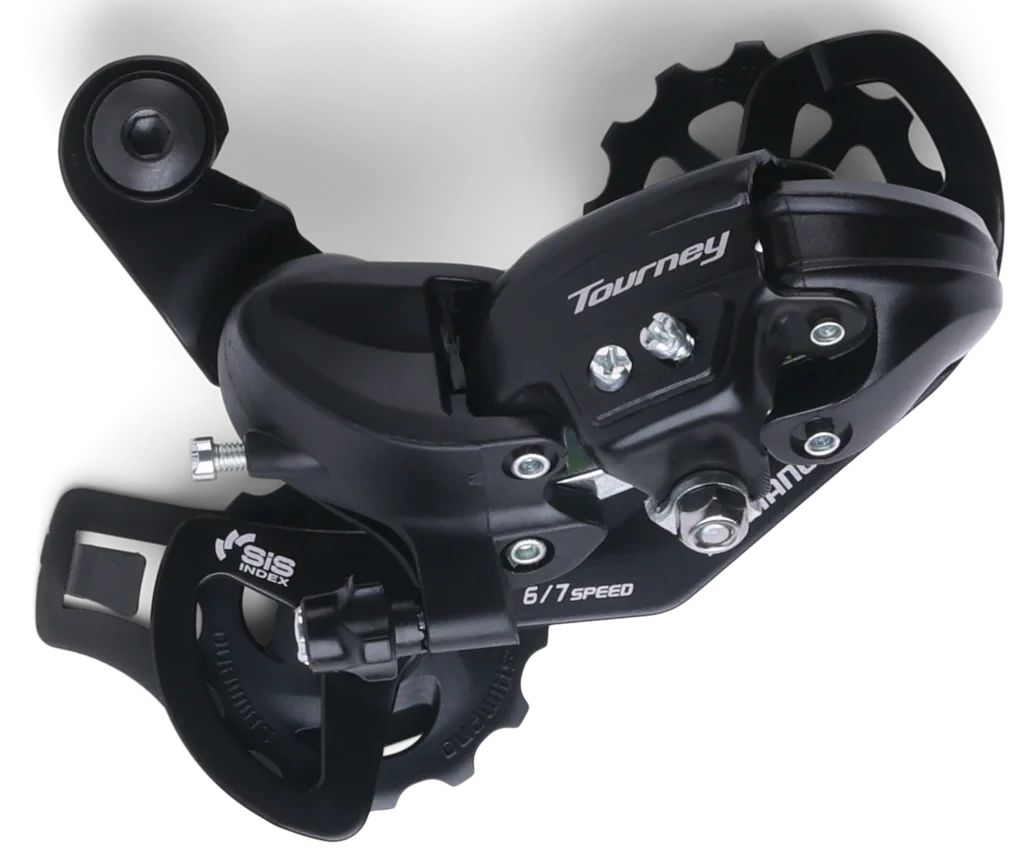

シマノ TOURNEYの構造｜リアディレイラーの仕組みを分解してご紹介します

TOURNEYはシンプル構造です。だから壊れにくく、調整もしやすいです。

概要

・外装変速機（リアディレイラー）
・リンク機構で横移動
・チェーン位置を変える装置

シマノの TOURNEYは基本構造を簡略化した入門変速機です。

全体構造

部位 役割
パラレログラムリンク 横移動
ケージ チェーン保持
プーリー（2個） チェーン誘導
テンションスプリング 張力維持
リターンスプリング 戻り動作

パラレログラム構造

・平行四辺形リンク
・横方向に正確に移動
・スプロケットと平行維持

ケージ構造

要素 役割
アーム チェーンを挟む
プーリー ガイド・テンション

スプリング構造

種類 役割
リターンスプリング 外側へ戻す
テンションスプリング チェーン張力維持

動作の流れ

段階 動作
①レバー操作 ケーブル張力変化
②リンク移動 横方向に移動
③チェーン移動 ギア変更
④バネ作用 位置安定

構造の特徴

・部品点数が少ない
・耐久性重視
・精度より安定性

上位モデルとの違い

項目 TOURNEY 上位（DEOREなど）
リンク精度 標準 高精度
素材 スチール多め アルミ・軽量素材
機構 シンプル 高機能（クラッチ等）

弱点

・変速精度は低め
・重量がある
・高速変速には不向き

強み

・壊れにくい
・調整が簡単
・低コスト

重要ポイント

・横移動＝パラレログラム
・張力＝スプリング
・誘導＝プーリー

まとめ

TOURNEYの構造はシンプルなパラレログラムリンクを基本としています。 スプリングとプーリーによりチェーン位置と張力を制御します。 精度より耐久性を重視した設計です。 構造を理解することで調整とトラブル対応が容易になります。
「単純さは強さである。」 — レオナルド・ダ・ヴィンチ
