シマノ TOURNEY 型番の命名規則｜RD-TY300などの意味を分解してご紹介します

型番はルールがあります。読めればスペックが一瞬で分かります。

概要

・シマノは規則的な型番体系
・「機能＋シリーズ＋世代」で構成
・読み方で互換性が判断できる

シマノの TOURNEYシリーズも同様の命名規則で構成されています。

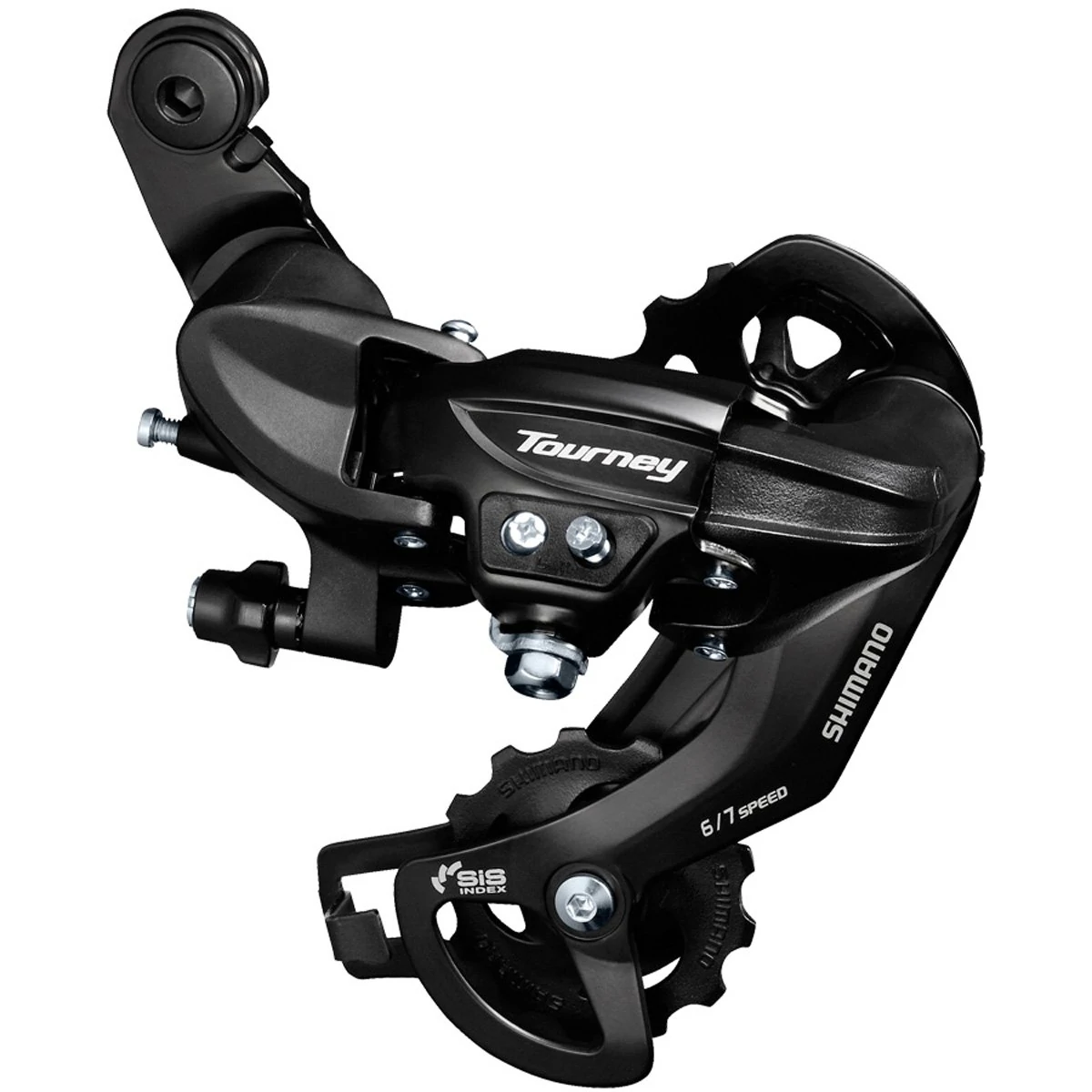

基本構造（例：RD-TY300）

要素 意味
RD リアディレイラー
TY TOURNEYシリーズ
300 世代・グレード番号

プレフィックス（先頭記号）

記号 意味
RD リアディレイラー
FD フロントディレイラー
SL シフトレバー
CS スプロケット

シリーズ記号

記号 意味
TZ 廉価シリーズ
TY 標準TOURNEY
TX 上位TOURNEY

数字の意味

・基本的に数字が大きいほど新しい
・同シリーズ内の改良版
・性能差・設計差を示す

例：

型番 意味
TY200 旧世代
TY300 主力
TY500 改良型

追加記号（末尾）

記号 意味
SS ショートケージ
GS ロングケージ
D ダイレクトマウント
逆爪 ハンガー一体型

型番読み取り例

型番 読み方
RD-TY300 TOURNEY標準リア
RD-TX800 TOURNEY上位リア
RD-TZ500 廉価モデル

例外・注意点

・旧型（FT35など）は規則が緩い
・OEMモデルは型番が簡略化される
・市場向けで表記揺れあり

実務での使い方

・RDかFDかで種類判断
・TY/TZ/TXで性能判断
・数字で世代判断

重要ポイント

・型番＝仕様情報
・互換性判断に必須
・シリーズ識別が最重要

まとめ

シマノTOURNEYの型番は「機能＋シリーズ＋世代」で構成されています。 RD・TY・300のように分解することで意味が理解できます。 型番を読めば互換性や性能が判断できます。 整備や交換時に非常に重要な知識です。
「名前を理解すれば、構造が見える。」 — エンジニア格言
