タップハンドル ‐ 内ねじ加工の「精度」と「安全性」を支える工具
🔧 タップハンドル についてご紹介します。
1. 定義

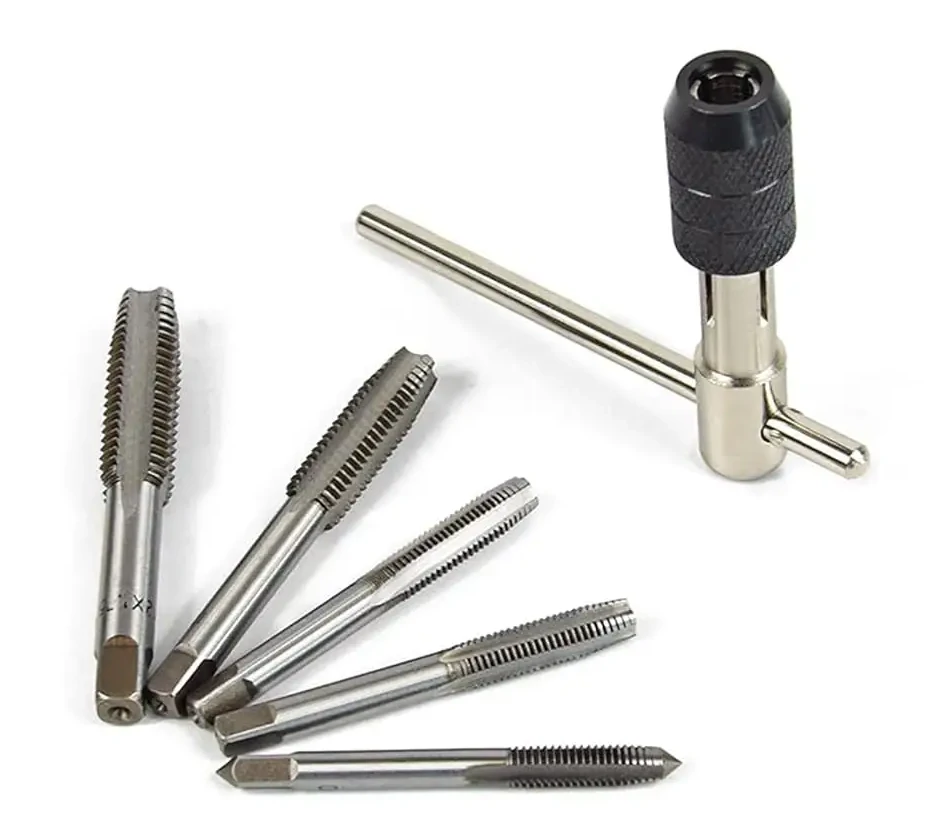

・タップハンドルとは タップ（内ねじを切る工具）をまっすぐ保持し、回転させるための持ち手工具。
・精度よく内ねじを切るためには必須。タップ単体では力をかけにくいため、必ずハンドルに取り付けて使用する。
2. 種類
| 種類 | 特徴 | 用途 |
|---|---|---|
| T型タップハンドル | 片手操作しやすい。小型タップ向け。 | M2〜M6程度の小径タップ、RC・模型用途 |
| 両口タップハンドル（バータイプ） | 両手で力をかけられる。直角保持に向く。 | M3〜M12程度の一般加工 |
| ラチェット式タップハンドル | 正逆切替可能。狭所で便利。 | 機械内部や奥まった位置のねじ切り |
| コレットチャック式 | 把握力が強い。精度が高い。 | 精密加工や頻繁な作業向け |
リンク
リンク
リンク
リンク
3. 使い方（基本手順）
1. タップをタップハンドルにまっすぐ固定。
2. 下穴に差し込み、直角を意識して軽く回す。
3. 切削油を塗布しながら、1回転進めて1/4戻すを繰り返す。
4. 奥まで切り終わったら逆回転で抜く。
2. 下穴に差し込み、直角を意識して軽く回す。
3. 切削油を塗布しながら、1回転進めて1/4戻すを繰り返す。
4. 奥まで切り終わったら逆回転で抜く。
4. サイズ対応例
・小型（M1〜M6） → T型や小型両口タイプ
・中型（M6〜M12） → 両口バータイプ
・大型（M14以上） → コレットチャック式や機械タッパー
・中型（M6〜M12） → 両口バータイプ
・大型（M14以上） → コレットチャック式や機械タッパー
📊 タップハンドルサイズ対応表
| タップ呼び径 | ピッチ（並目） | 下穴径 | 推奨タップハンドル | 備考 |
|---|---|---|---|---|
| M3 | 0.5 | 2.5mm | 小型T型ハンドル（対応タップ軸径 2〜4mm） | 模型・精密機器向き |
| M4 | 0.7 | 3.3mm | 小型両口ハンドル（タップ軸径 3〜5mm） | 汎用小物 |
| M5 | 0.8 | 4.2mm | 小型〜中型ハンドル | 自転車・家具に多用 |
| M6 | 1.0 | 5.0mm | 中型両口ハンドル（軸径 4〜6mm） | DIYの定番サイズ |
| M8 | 1.25 | 6.8mm | 中型〜大型ハンドル | バイク・自動車部品 |
| M10 | 1.5 | 8.5mm | 大型両口ハンドル（軸径 6〜8mm） | 機械部品 |
| M12 | 1.75 | 10.2mm | 大型ハンドル（軸径 8〜10mm） | 構造・重機用途 |
✅ まとめ
・タップハンドルは、内ねじ加工の「精度」と「安全性」を支える工具。
・T型・両口・ラチェット式などを使い分けることで、M3〜M12まで幅広く対応できる。
・T型・両口・ラチェット式などを使い分けることで、M3〜M12まで幅広く対応できる。
📌 名言 「タップは切る力、ハンドルは支える力。」
