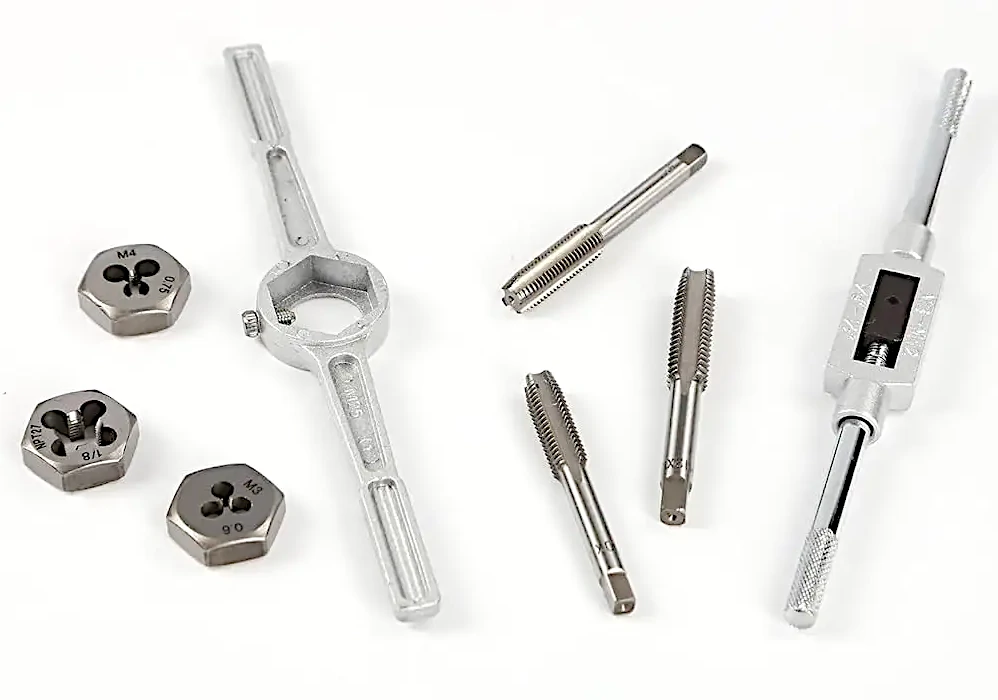

タップハンドルとタップの互換性について ‐タップの四角シャンク寸法で決まる
🔧 タップハンドルとタップの互換性についてご紹介します。
1. 基本原則
・タップハンドルの互換性は、タップの 四角シャンク部（角軸寸法） に依存します。
・タップには呼び径ごとに規格寸法が決まっており、それに対応したハンドルを選ぶ必要があります。
リンク
2. M3〜M12 タップのシャンク寸法と互換ハンドル例
（JIS規格をベースにした代表例）
| 呼び径 | シャンク径（mm） | 角部寸法（mm） | 適合ハンドルサイズ |
|---|---|---|---|
| M3 | 約 3.15 | 約 2.5 | 小型ハンドル（T型、ミニ両口） |
| M4 | 約 4.0 | 約 3.2 | 小型〜中型ハンドル |
| M5 | 約 4.5 | 約 3.55 | 小型〜中型ハンドル |
| M6 | 約 5.0 | 約 4.0 | 中型ハンドル |
| M8 | 約 6.2 | 約 5.0 | 中型〜大型ハンドル |
| M10 | 約 8.0 | 約 6.3 | 大型ハンドル |
| M12 | 約 9.0 | 約 7.1 | 大型ハンドル |
3. ハンドル互換性のポイント
・タップシャンクの四角部寸法に合うか → ここが緩いと滑り、きついと装着できない。
・ハンドルの把握範囲 → 製品仕様に「対応タップ径」が記載されているので必ず確認。
・強度バランス → M3〜M4はT型の方が操作しやすく、M8以上は両口バー式でしっかり力をかけるのが安全。
リンク
4. 実務上の互換性チェック
・DIY用途では「M3〜M6用」「M6〜M12用」といった サイズ区分のハンドル が販売されているので、それを選ぶのが簡単。
・精密作業（模型・RC・小物修理）は、小型T型ハンドルを用いると扱いやすい。
リンク
📊 M1〜M20 タップ シャンク寸法表（JIS規格準拠）
| 呼び径 | ピッチ (並目) | シャンク径 (mm) | 四角部寸法 (mm) | 推奨ハンドル区分 |
|---|---|---|---|---|
| M1.0〜M1.6 | 0.25〜0.35 | 1.6〜2.0 | 1.2〜1.6 | 極小ハンドル（精密用T型、ピンバイス式） |
| M2.0〜M2.5 | 0.4〜0.45 | 2.5〜3.0 | 2.0〜2.4 | 小型ハンドル（T型／ミニ両口） |
| M3.0〜M4.0 | 0.5〜0.7 | 3.15〜4.0 | 2.5〜3.2 | 小型ハンドル（T型 or 小型バー式） |
| M5.0〜M6.0 | 0.8〜1.0 | 5.0 | 4.0 | 中型ハンドル（両口バー式 150〜200mm） |
| M7.0〜M8.0 | 1.0〜1.25 | 6.0〜6.2 | 4.9〜5.0 | 中型ハンドル（両口バー式 200mm前後） |
| M9.0〜M10.0 | 1.25〜1.5 | 7.0〜8.0 | 5.5〜6.3 | 大型ハンドル（両口バー式 250〜300mm） |
| M11.0〜M12.0 | 1.5〜1.75 | 9.0 | 7.1 | 大型ハンドル（両口バー式 300mm前後） |
| M14.0〜M16.0 | 2.0 | 11〜12 | 8.7〜9.0 | 特大型ハンドル（400mm級） |
| M18.0〜M20.0 | 2.5 | 14〜16 | 11〜12.5 | 特大型ハンドル（500mm級） |
✅ まとめ
・タップハンドルの互換性は タップの四角シャンク寸法で決まる。
・M3〜M12では小型〜大型で区分されており、ハンドルサイズを合わせれば兼用可能。 ・実務では「M3〜M6用」「M6〜M12用」の区分ハンドルを揃えるのが効率的。
・M3〜M12では小型〜大型で区分されており、ハンドルサイズを合わせれば兼用可能。 ・実務では「M3〜M6用」「M6〜M12用」の区分ハンドルを揃えるのが効率的。
📌 名言 「タップの刃を活かすのは、四角を確実につかむハンドルだ。」
