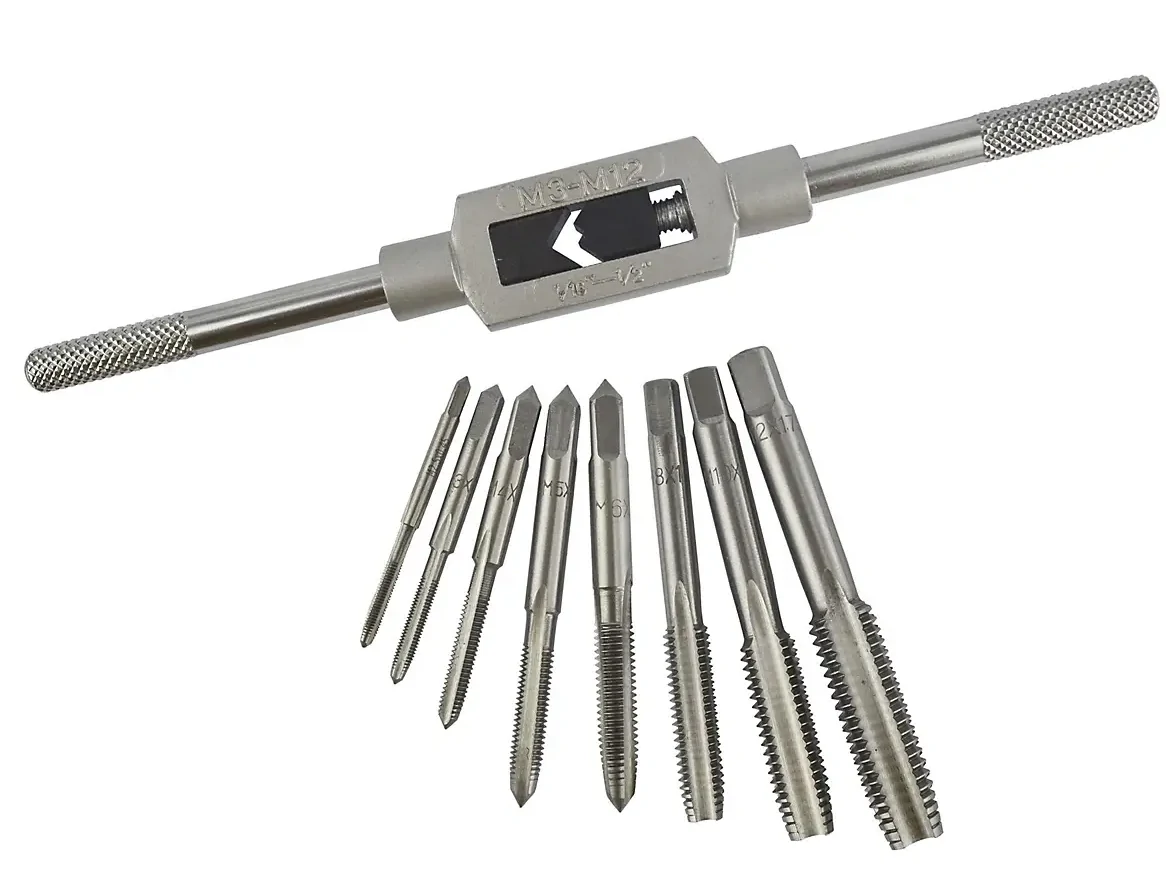

🔧 タップ・ダイス使用時の早見表（M3〜M12）
タップとダイスを使うときの「下穴径（タップ用）」「外径加工寸法（ダイス用）」を M3〜M12 までの代表的サイズ一覧表をご紹介します。
🔧 タップ・ダイス使用時の早見表（M3〜M12）
| 呼び径 | 並目ピッチ (mm) | タップ下穴径 (mm) | ダイス用外径 (mm) | 備考 |
|---|---|---|---|---|
| M3 | 0.5 | 2.5 | 約2.95 | 精密機器で多用 |
| M4 | 0.7 | 3.3 | 約3.95 | 小型RC、家具など |
| M5 | 0.8 | 4.2 | 約4.95 | 自転車部品など |
| M6 | 1.0 | 5.0 | 約5.9 | 機械工作・DIYで定番 |
| M8 | 1.25 | 6.8 | 約7.9 | 車・バイク部品など |
| M10 | 1.5 | 8.5 | 約9.9 | 機械・建築金物 |
| M12 | 1.75 | 10.2 | 約11.8 | 建築・重機系 |
📌 解説
タップ（内ねじ）
・下穴径は「呼び径 − ピッチ」が目安。
・例 M6並目（6.0 − 1.0 ＝ 5.0mm）。
・下穴径は「呼び径 − ピッチ」が目安。
・例 M6並目（6.0 − 1.0 ＝ 5.0mm）。
リンク
リンク
ダイス（外ねじ）
・外径は「呼び径よりわずかに小さく」仕上げる。
・例 M6なら5.9mm程度に削ってからダイスでねじ切り。
・外径は「呼び径よりわずかに小さく」仕上げる。
・例 M6なら5.9mm程度に削ってからダイスでねじ切り。
リンク
リンク
注意点
・切削油を必ず使用（焼き付き防止・仕上げ精度向上）。
・1回転ごとに1/4戻して切り粉を逃がす。
・切削油を必ず使用（焼き付き防止・仕上げ精度向上）。
・1回転ごとに1/4戻して切り粉を逃がす。
✅ まとめ
・タップ＝下穴径が重要、ダイス＝外径調整が重要。
・この表を見れば、M3〜M12までの標準ねじ加工にすぐ使えます。
・この表を見れば、M3〜M12までの標準ねじ加工にすぐ使えます。
📌 名言 「穴の寸法と軸の太さ、そのわずかな差がねじを生む。」
