電動工具バッテリーにおける18650セルの配列構成
電動工具バッテリーにおける18650セルの配列構成を、主な電圧別にわかりやすく図示します。 これは、どのようにセルが直列・並列で組まれて電圧と容量を調整しているかを示すものです。
🔋 18650セル 配列図（代表的構成）
🔹 1セル＝3.6〜3.7V（通常 2000～3500mAh）
🔹 「直列（S）」＝電圧アップ、「並列（P）」＝容量アップ
🔹 「直列（S）」＝電圧アップ、「並列（P）」＝容量アップ
◾ 10.8V バッテリー（CXTなど）
【構成】3S1P（3直列1並列）
[ + ]──●──●──●──[ − ]
│ │ │
3.6V×3＝10.8V
容量＝セル1本分
◾ 18V バッテリー（LXTなど）
【構成】5S1P（5直列1並列）
[ + ]──●──●──●──●──●──[ − ]
│ │ │ │
3.6V×5＝18V
容量＝セル1本分

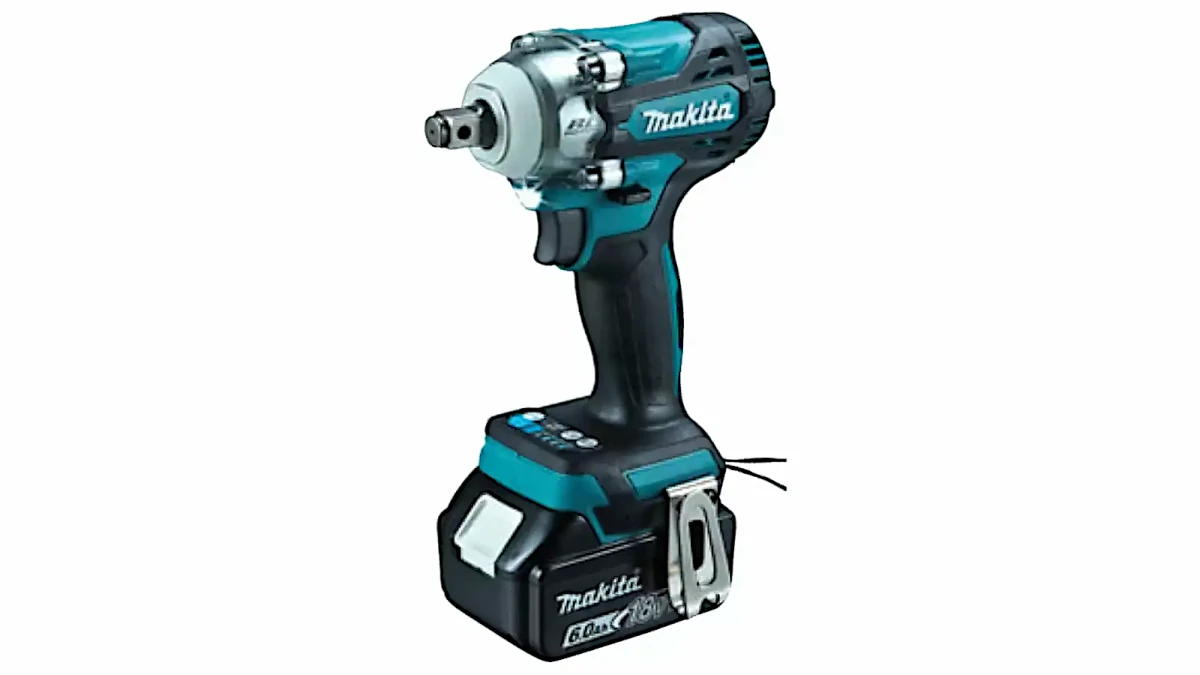

◾ 18V 高容量モデル（6.0Ahなど）
【構成】5S2P（5直列×2並列）
[ + ]──●──●──●──●──●──[ − ]
│ │ │ │
└──●──●──●──●──●
直列5本を2組並列接続＝18V／容量2倍
◾ 40Vmax バッテリー（XGTシリーズ）
【構成】10S1P（10直列1並列）
[ + ]──●──●──●──●──●──●──●──●──●──[ − ]
│ │ │ │ │ │ │
3.6V×10＝36V（満充電で40V）
容量＝セル1本分（2.5～4.0Ahが主流）
◾ 背負式大容量（PDC1200など）
【構成】10S2P（10直列×2並列）
[ + ]──●──●──●──●──●──●──●──●──●──[ − ]
│ │ │ │ │ │ │
└──●──●──●──●──●──●──●──●──●
電圧40V／容量大（8Ah以上）＝業務用草刈り・解体など
🔧 セル構成の選び方（参考）
| 作業内容 | 推奨構成例 | 備考 |
|---|---|---|
| 軽作業・DIY | 3S1P／5S1P | 軽量・小型優先 |
| 標準作業 | 5S2P（18V 5.0～6.0Ah） | バランスの良い出力・持続性 |
| 重作業・建設用 | 10S1P／10S2P | 高出力・長時間稼働が必要 |
✅ まとめ
18650セルの配列は、「電圧＝直列本数」「容量＝並列本数」で決まります。 工具の使用目的に応じて、どの構成がベストかを見極めることが、快適な作業と長寿命の鍵になります。
