圧不足 ― 液晶表示は「電気」ではなく「力」で崩れます
押すと映るなら、それは故障ではなく圧不足です。
生活の中で起きる典型例

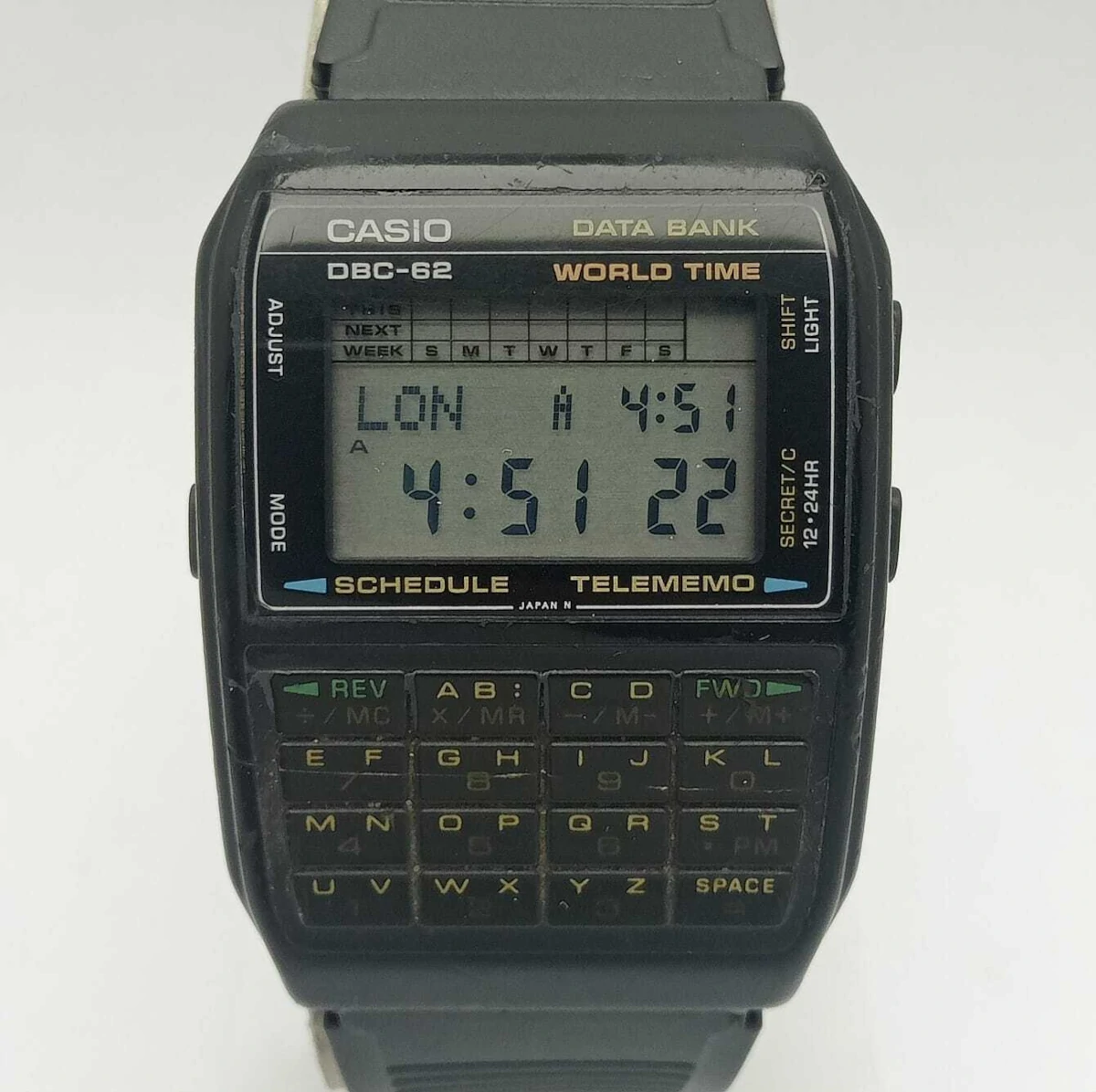

電子レンジの時計、 バイクの液晶メーター、 古い計測器。
・ 指で押すと表示が戻る
・ 離すとまた消える
この挙動は、 圧不足の典型症状です。
・ 離すとまた消える
この挙動は、 圧不足の典型症状です。
日本の家電文化は 「薄く・軽く・静かに」進化してきたため、 圧に余裕のない設計が増えています。
圧不足とは何が起きているのか
セグメント液晶や反射型LCDでは、
・ 液晶ガラス
・ 導電ゴム（ゼブラコネクタ）
・ 基板 を機械的な圧力で接触させています。
・ 液晶ガラス
・ 導電ゴム（ゼブラコネクタ）
・ 基板 を機械的な圧力で接触させています。
圧が足りないと、
・ 電気は流れない
・ 表示信号が届かない 結果として、 表示欠け・薄表示が起きます。
・ 電気は流れない
・ 表示信号が届かない 結果として、 表示欠け・薄表示が起きます。
圧不足が起きる主な原因
時間とともに、次が起きます。
・ 導電ゴムのヘタリ
・ ゴムの硬化
・ フレーム樹脂の変形
・ ネジの緩み
・ 温度変化による寸法変化
・ 導電ゴムのヘタリ
・ ゴムの硬化
・ フレーム樹脂の変形
・ ネジの緩み
・ 温度変化による寸法変化
特に日本の環境では、 高温多湿 → ゴム劣化 寒暖差 → 圧変動 が重なります。
圧不足の見分け方
次に当てはまれば、圧不足を疑います。
・ 押すと改善する
・ 指の位置で表示が変わる
・ 一部セグメントだけ欠ける
・ 日によって症状が違う
・ 押すと改善する
・ 指の位置で表示が変わる
・ 一部セグメントだけ欠ける
・ 日によって症状が違う
偏光板劣化と違い、 症状が不安定なのが特徴です。
偏光板劣化との決定的な違い
・ 偏光板劣化 → 常に薄い・色が変
・ 圧不足 → 出たり消えたり
・ 圧不足 → 出たり消えたり
この差を見誤ると、 不要な偏光板交換をしてしまいます。
現場で行われる対処方法
修理現場では、次を行います。
・ 導電ゴム清掃
・ ゴムの向き
・位置調整
・ スペーサー追加
・ クッション材追加
・ ネジ圧の均等化
・ 導電ゴム清掃
・ ゴムの向き
・位置調整
・ スペーサー追加
・ クッション材追加
・ ネジ圧の均等化
電子部品交換は不要な場合が大半です。
一覧で整理
| 症状 | 原因 | 特徴 |
|---|---|---|
| 押すと映る | 圧不足 | 不安定 |
| 一部欠け | 圧ムラ | 位置依存 |
| 日で変わる | ゴム劣化 | 環境影響 |
| 常に薄い | 偏光板 | 安定症状 |
なぜ「壊れた」と誤解されるのか
現代の電子機器は 「圧で成立する構造」を 説明されることがありません。
そのため、 表示＝電子回路 と誤解されがちです。 実際には、 最後は力学で決まっています。
そのため、 表示＝電子回路 と誤解されがちです。 実際には、 最後は力学で決まっています。
まとめ
・ 押すと映るのは圧不足
・ 導電ゴムと圧が要点
・ 偏光板劣化とは挙動が違う
・ 修理は構造調整が中心
・ 多くは「壊れていない」
・ 導電ゴムと圧が要点
・ 偏光板劣化とは挙動が違う
・ 修理は構造調整が中心
・ 多くは「壊れていない」
名言 「電子機器の最後は、いつも力学だ。」
