液晶セルは、
もともと「表示」のために発見されたものではありません。

1888年：液晶セルの原点は「化学研究」

液晶の起点は、 1888年、オーストリアの植物学者フリードリヒ・ライニッツァーによる研究です。

・コレステロール誘導体を加熱
・固体でも液体でもない状態を確認

この「中間状態」が、のちに液晶（Liquid Crystal）と呼ばれます。この時点では、 表示技術とは無関係な純粋な学術発見でした。

20世紀前半：性質の解明と分類

1900年代に入ると、
・分子配列の秩序
・電場・温度への応答が研究され、

・ネマティック
・スメクティックといった分類が確立されます。
ここで初めて、 「電圧で状態が変わる物質」 としての可能性が意識され始めます。

1960年代：液晶セルという形が生まれる

1960年代、電子工学の進展とともに、
・ガラス基板
・透明電極
・液晶封入
という構造が考案されます。

これが、 現在の「液晶セル」の原型です。

この時点で初めて、
・ 2枚のガラスに挟む
・電圧で光を制御する
という表示素子としての姿が固まります。

1970年代：TN方式と実用化

1970年代、 TN（Twisted Nematic）方式が確立されます。

この方式により、
・低電圧駆動
・高コントラスト
・安定動作が可能になり、

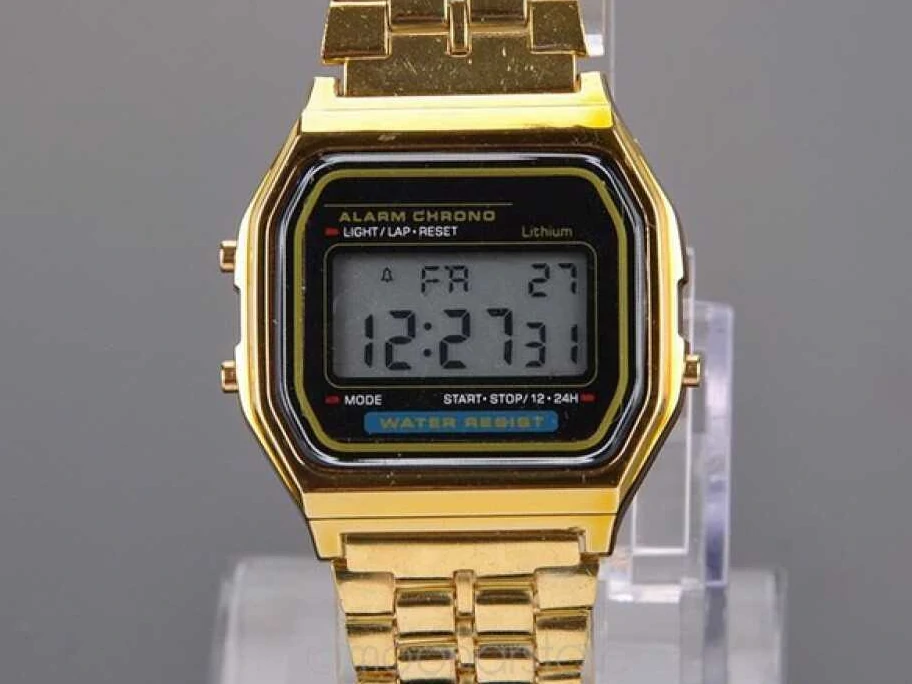

・電卓・腕時計で一気に普及します。液晶セルはこの時代に 「実用品」になりました。

リンク

1980〜90年代：大型化と高精細化

1980〜90年代には、
・ TFT技術の導入
・アクティブマトリクス化が進みます。

液晶セルは、
・単純なON/OFF素子
・画素単位で制御される構造へと進化し、

ノートPC・モニターへ広がります。

2000年代以降：IPS・VA時代へ

2000年代以降、
・視野角
・色再現
・コントラスト
が求められ、・ IPS ・ VA といった方式が主流になります。

ただし重要なのは、 液晶セルの基本構造自体は変わっていない という点です。進化したのは、 分子の向きと電極制御です。

一覧で整理

時代	出来事	液晶セルの位置づけ
1888年	液晶発見	学術対象
1960年代	セル構造誕生	表示素子の原型
1970年代	TN方式実用化	民生機器へ
1990年代	TFT化	高精細表示
2000年代〜	IPS・VA	主流技術

まとめ

・液晶セルは化学研究から始まった
・表示目的は後付けだった
・ TN方式で実用品になった
・構造自体は長く変わっていない
・今も進化の中心は「分子制御」

名言「役に立たない研究が、世界を変えることがある。」
