「USBケーブルの抵抗評価手順
USB充電やデータ通信の不調原因を特定する上で、ケーブル抵抗（Vdrop）の評価は重要なポイントになります。
📘 USBケーブル抵抗評価の基本
🧪 評価手順（ステップ形式）
🧩 Step 1 必要な機材を用意
| 機材 | 用途 |
|---|---|

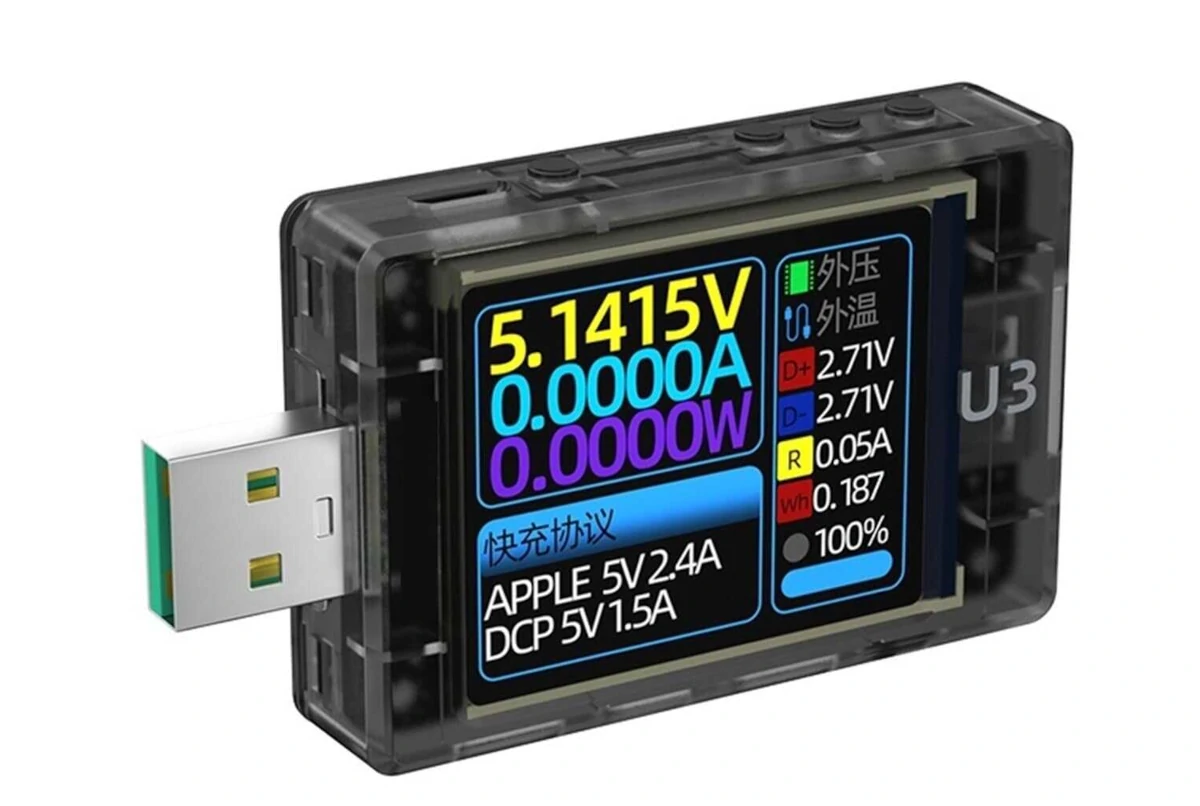

| USBテスター | 電圧・電流のリアルタイム表示 |
| 電子負荷装置（または端末） | 一定電流を流すための負荷 |
| 評価対象ケーブル | テストしたいUSBケーブル |
⚙️ Step 2 測定条件のセットアップ
2. 電子負荷（またはスマホ）を接続して、安定して電流を流す状態にする（例 5V / 2A）
📏 Step 3 電圧測定（両端比較）
| 測定点 | 測定項目 |
|---|---|
| 充電器の出力端子直後 | Vsource（供給電圧） |
| ケーブル末端（端末手前） | Vload（負荷側電圧） |
👉 Vdrop = Vsource − Vload
🧮 Step 4 抵抗値の計算
ケーブル抵抗 R を求めるには、以下の式を使用
R = Vdrop / 1
（例 Vdrop = 0.3V、I = 2.0A → R = 0.15Ω）
✅ 評価基準（目安）
| ケーブル長さ | 許容される抵抗の目安（合計） |
|---|---|
| ～1m | ≦0.2Ω |
| ～2m | ≦0.3Ω |
※内部の線材断面積（AWG）や材質により差があります。
🧠 ワンポイント 劣化の兆候
・端末が「急速充電」しなくなった
・同じ電源でも他のケーブルで速く充電できる
→ ケーブルの抵抗上昇（内部断線・劣化）を疑いましょう。
🛠 補足 より高精度に測るには？
🗣 名言（抵抗を測る理由）
