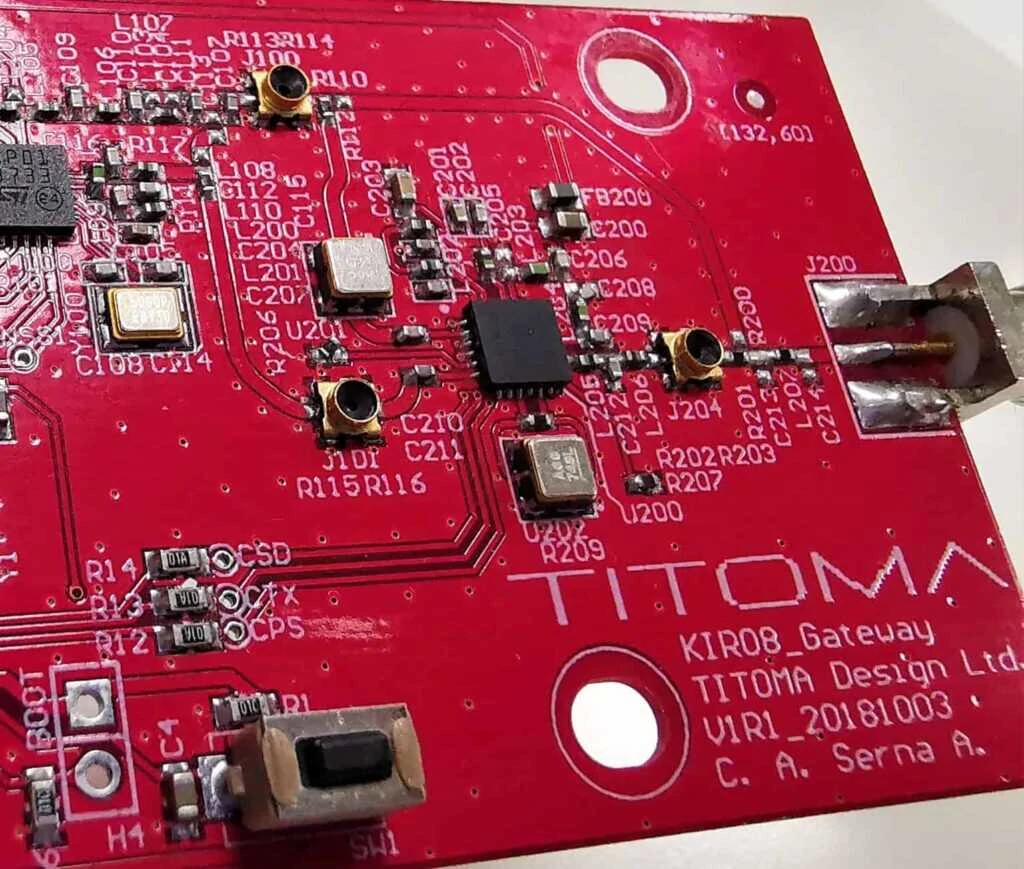

「基板検査・部品特性測定に用いる機材一覧（用途別）」
プリント基板（PCB）の不具合確認や電子部品の正常性判定に使用されるツールを、用途別に整理しています。
🧾【基板検査・部品特性測定】機材一覧（目的別）
🔍 目視・拡大検査用
・LEDペンライト／拡大鏡 補助照明・微小部品観察用
・偏光フィルタ付きルーペ 表面の反射除去、微小クラック確認に最適
🔬 部品判別・同定用（パッシブ／能動素子）
・トランジスタテスター（多機能タイプ）
└ → ダイオード・FET・トランジスタ・LEDの判定とピン自動表示
・ICリーダー／デバイスIDチェッカー
└ → EEPROMなどの識別や、SPI/I。アドレス取得にも活用
📐 回路レベルの信号・特性測定
・ロジックアナライザ I²C/SPI/UART等のデジタルバス解析
・関数発生器（ファンクションジェネレータ） 入力波形印加による応答評価
🧪 回路パターン・ネットワーク検査
└ 導通／抵抗／電圧など、定点測定に
・ショートロケーター 0Ω近い短絡ポイントを検出（電源ライン向け）
・ネットリストチェッカー 回路図との接続一致確認（自動検査機器）
・絶縁抵抗計／メガー 高抵抗ラインの漏電確認（通常は高電圧系対象）
🧯 故障解析・熱検出
・静電気チェッカー／ESDチェッカー ICなど静電破壊のチェック
・信号インジェクター 信号注入による伝達経路の確認
🛠️ その他補助機材
・ピンセットプローブ 微小部品の安定測定
・治具ボード／アダプタ SOP/TQFP/BGA用変換基板など
📊 部品別おすすめ測定機材例
| 部品 | 測定推奨機材 | 備考 |
|---|---|---|
| 抵抗・コンデンサ | LCRメーター／DMM | ESR、精密容量測定にはLCR推奨 |
| トランジスタ／FET | トランジスタテスター | 自動ピン認識可能で時短に |
| IC | ICチェッカー／プロトコルアナライザ | EEPROM/ROMの動作確認にも |
| パターン断線 | DMM（導通）／ショートロケーター | 特定ピンへの通電確認など |
✨ 一言まとめ
🗣 名言（測定の眼）
