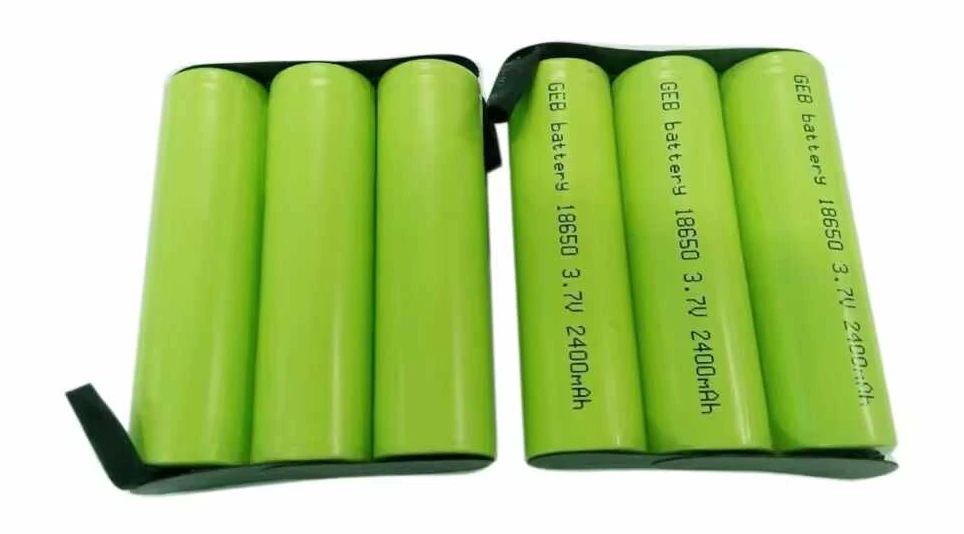

「18650リチウムイオンセル用 スポット溶接条件早見表（DIY～業務用途向け）」
溶接時の出力調整やストリップ厚選びの参考として、セルを痛めず、確実な接続を行うためのガイドをまとめました。
🔋 18650セル 溶接条件早見表（ニッケルストリップ厚×溶接出力）
| ニッケル帯厚さ | 推奨溶接電流（参考） | 推奨パルス数 | 備考・注意点 |
|---|---|---|---|
| 0.1 mm | 約100〜200A | 1〜2回 | DIY向け。熱量少なく初心者におすすめ |
| 0.15 mm | 約200〜400A | 2〜3回 | 最も一般的な厚み。耐電流も十分 |
| 0.2 mm | 約300〜600A | 2〜4回 | 高出力機推奨。出力不足だと不完全接合に |
| 0.3 mm | 約500〜800A | 3〜5回 | 工業用レベル。DIY機では不可の場合も |
| 0.1×2層 | 約250〜400A | 2〜3回 | ストリップの多層構造用。安定性は高いが熱に注意 |
📌 スポット溶接設定例（代表機種ベース）
| 機種カテゴリ | 出力設定例（0.15mm） | 注意点 |
|---|---|---|
| ポータブル型（12V） | 最大出力 or 手動2回 | 出力不足になりやすい／厚みに注意 |
| AC電源タイプ | 中〜強パワー、パルス2 | 安定性が高い／セル温度注意 |
| コンデンサ放電式 | 電圧設定13〜16V | 高速・強力／絶縁・固定に注意 |
🧪 接合テストの確認ポイント
| 項目 | 合格基準 | 方法 |
|---|---|---|
| 物理強度 | 指で引っ張っても剥がれない | ピンセット／引張試験 |
| 電気導通 | 接合部で0.05Ω以下 | マルチメーター導通テスト |
| 熱影響 | セルに熱を感じない／変形しない | 手触り・目視点検 |
🚫 よくあるNG例と対処法
| 現象 | 原因 | 対処法 |
|---|---|---|
| 穴があく | 出力過大／通電時間長すぎ | 出力を下げる／パルス短縮 |
| 火花が出ない | 接点圧不足／出力不足 | ペン圧を強めに／出力確認 |
| ストリップが浮く | 固定不十分／出力不足 | ニッケルの平面保持／圧力調整 |
✨ 一言まとめ
🗣 名言（確実な接合）
