「バッテリー修理・再構築マニュアル」
ノートPC・スマホ・電動工具などのリチウムイオン／ポリマー電池のセル交換、基板修理、再構築時の注意点と手順を体系的にまとめました。
🔋 バッテリー修理・再構築マニュアル（18650・Lipo・Pack対応）
✅ 1. バッテリー修理の代表的な対象
| 用途 | 搭載バッテリー例 | 備考 |
|---|---|---|

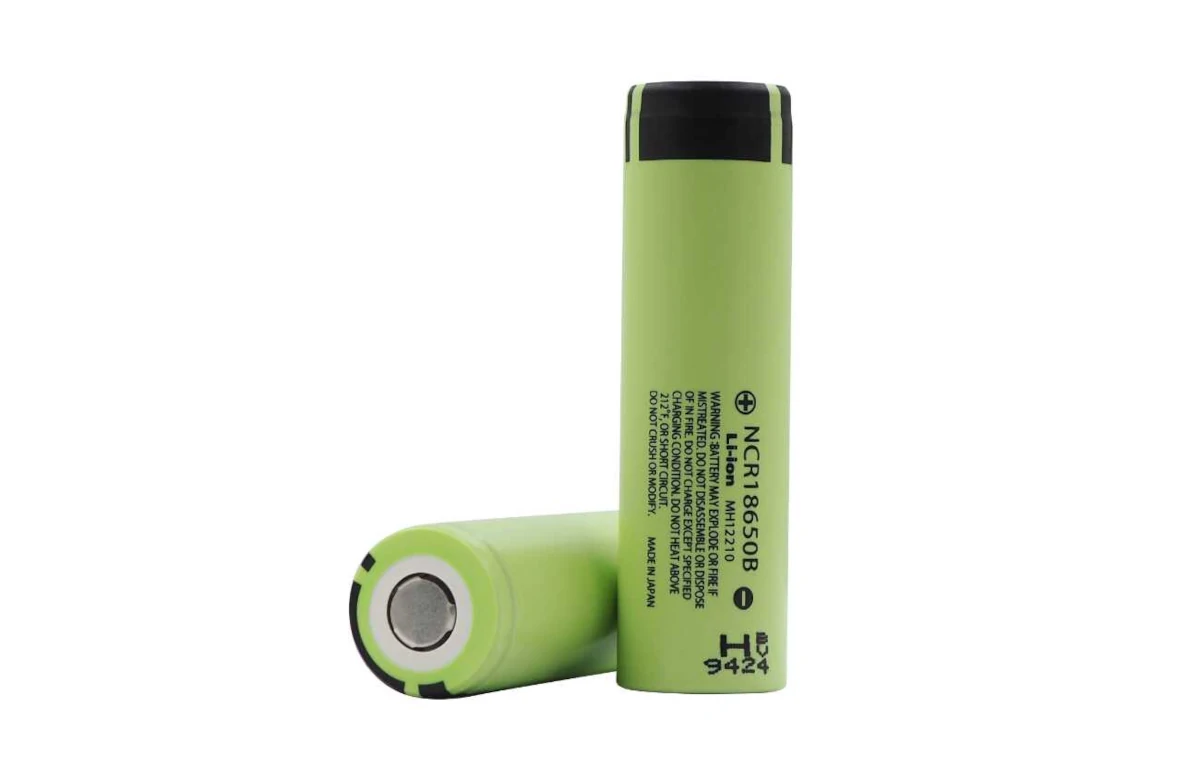

| ノートPC | 18650セル（18650×4～9） | セル直列＋保護基板内蔵 |
| スマートフォン | LiPoパック（ソフトパック型） | 溶着式保護IC＋外装パック構造 |
| 電動工具・玩具 | Ni-MH、Li-ion各種 | 放電電流が高いため要注意 |
| モバイルバッテリー | 18650×2～4＋充電制御基板 | MicroUSB／USB-C制御基板付属 |
✅ 2. 再構築時の基本フロー
・パック分解（カッター＋ピック）
・各セルの電圧／抵抗測定（マルチメーター）
・保護基板のヒューズ切れ／FET破損を確認
・同容量・同タイプの新品セルを用意（例 Samsung 18650 2600mAh）
・スポット溶接または導電性エポキシで接続
・バランス充電考慮（直列なら必ず同一セル使用）
・保護IC（DW01等）やFETの交換
・端子酸化やパターン断線のチェック→修復
・絶縁紙・カプトンテープでショート防止
・UVレジンや樹脂でコート（ピン部の絶縁）
・元ケースに収め、充放電テスト実施
・過充電・過放電カットの正常動作を確認
✅ 3. よく使われる部材・道具
| カテゴリ | 使用例 |
|---|---|
| 絶縁資材 | カプトンテープ、絶縁紙、PVCスリーブ |
| 溶接／接続 | スポット溶接機、導電性接着剤、フレキ配線 |
| 保護基板 | BMSモジュール（1S/2S/3S）、汎用IC基板 |
| 測定器具 | マルチメーター、セルバランサー、放電試験器 |
| 補修・保護 | UVレジン、絶縁スプレー、熱収縮チューブ |
✅ 4. 安全対策と禁止事項
・🔋 異なる型番・容量のセルを混在させない
・⚡ 基板とセルの極性逆接に注意
・🧯 作業中は金属トレー上で行い、消火用具準備
✨ 一言まとめ
🗣 名言（修理者の心得）
