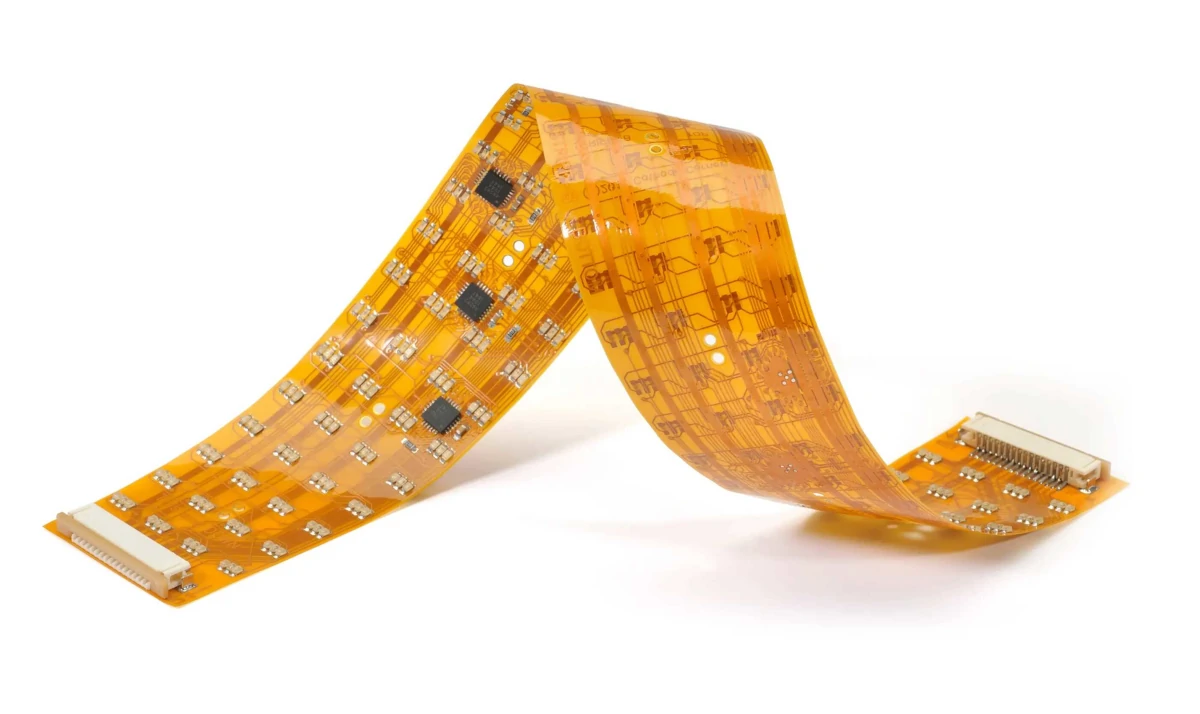

「FFC（フラットフレキシブルケーブル）修理ガイド」
断線・接触不良などのトラブルに対し、現場で実施可能な補修方法を具体的に解説します。
🔍 FFCとは？
・導体（銅）をPETやPI（ポリイミド）で挟んだ薄型・柔軟な多芯配線材
・プリンター、ノートPC、カメラ、液晶などに広く使用
🧨 よくある故障パターンと修理法
| 症状 | 原因 | 修理方法 | 備考 |
|---|---|---|---|
| ピン折れ／端子摩耗 | 脱着の繰り返し／加圧過多 | 端子部カット → 接点再整形 or 差し直し | ズレ防止にカプトンテープで補助 |
| 部分断線（折れ／擦れ） | 折り曲げ／外圧 | 表面研磨 → 銅箔露出 → 導電ペン／ジャンパー | 絶縁保護にUVレジン・絶縁剤を使用 |
| 接触不良（酸化／汚れ） | 手汗・環境要因 | 無水IPA＋ナイロンブラシで清掃 | 導電性ゴムパッドで接点確認 |
| パターン焼損・カーボン化 | 過電流・短絡 | 焼損部カット→新FFCへリプレイス | 損傷が大きければ交換推奨 |
🧰 修理ツール例
・精密はんだごて、先細ピンセット、カプトンテープ
・接点圧着治具、ZIFソケット（テスト用）
⚠ 修理時の注意点
・接点研磨しすぎ注意（銅箔消失）
・修理後は絶縁処理必須（ショート防止）
・FFCの表裏・挿入方向に注意（逆挿しNG）
📊 修理可能かどうかの判断基準
| 状態 | 修理推奨 | 理由 |
|---|---|---|
| 軽微な表面断線 | ◎ | 導電ペンや極細線で十分補修可能 |
| 全体が摩耗・焦げている | × | 導通の信頼性が低く、交換が安全 |
| 端子だけ劣化 | ○ | 数mmカットし、接点再確保で対応可能 |
| 多芯断線 | △ | ジャンパー多数必要→時間と精度が課題 |
✨ 一言まとめ
🗣 名言（精密配線の心得）
