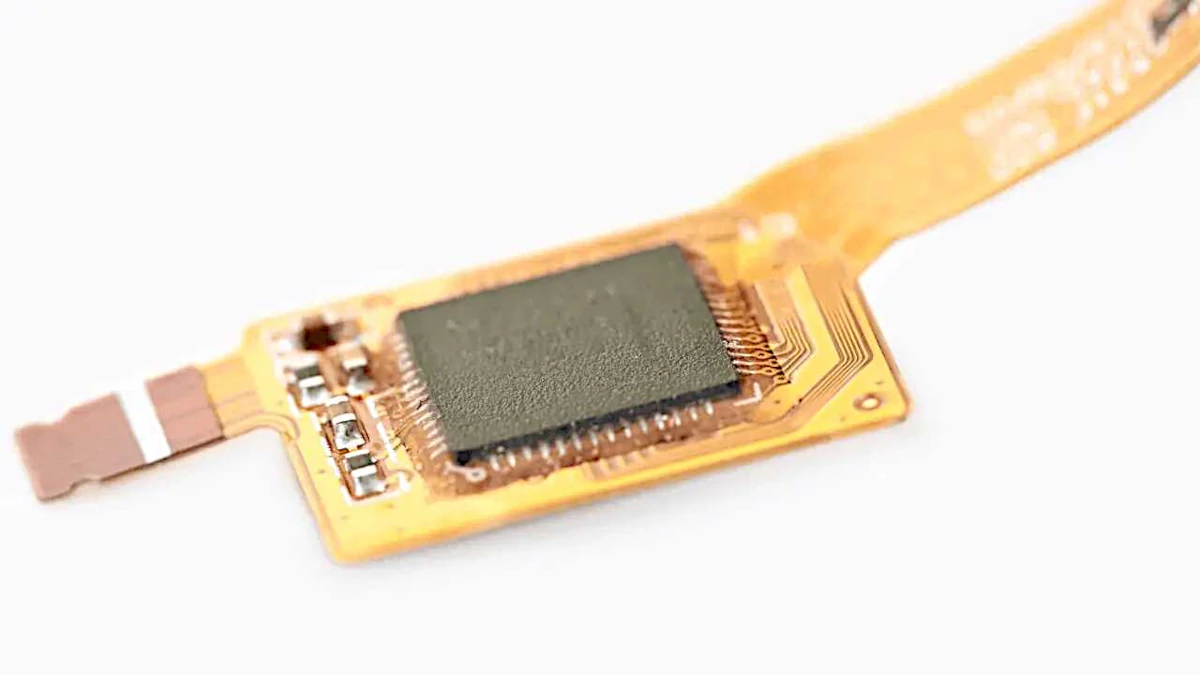

「断線パターン別補修マニュアル（FPC/基板/ジャンパー対応）」
電子回路修理における断線の種類別に補修方法と使うべき道具を整理した内容で、実務や教育現場での応用も可能です。
🧠 「断線パターン別補修マニュアル」（FPC・プリント基板・多層基板などに対応）
🧵 ① 単純なパターン断線（基板表面）
| 状況 | 補修方法 | 使用ツール | 備考 |
|---|---|---|---|
| 表面で線が切れており、パッドは残っている | 極細エナメル線でジャンパー接続 | はんだごて、フラックス、UVレジン、カプトンテープ | パッド間を直接ブリッジし、UVで固定 |
🔧 ② パッド浮き・剥離（ランド剥がれ）
| 状況 | 補修方法 | 使用ツール | 備考 |
|---|---|---|---|
| パッド自体が剥がれて消失している | ピンから露出したパターンに直接ジャンパー配線 | 精密ナイフ、細線、ピンセット、フラックス | 剥離パッドの再接着は強度が保てず非推奨 |
🔁 ③ FPCの途中断線（折り曲げ部・接触部）
| 状況 | 補修方法 | 使用ツール | 備考 |
|---|---|---|---|
| 折り曲げ箇所や端子部で導通が途切れている | 表面を削って銅箔を露出 → 導電ペンや極細線でジャンパー | ナイロンブラシ、IPA、導電ペン、UVレジン | 絶縁処理（レジンなど）を再施工すること |
💥 ④ 多層基板でのビア断線
| 状況 | 補修方法 | 使用ツール | 備考 |
|---|---|---|---|
| ビア（通孔）が通じておらず、内部断線している | ビア両端を露出 → 周辺からジャンパー配線 | 精密ドリル、テスター、細線 | 難易度が高いため、ジャンパー代替が主流 |
🔌 ⑤ コネクタ端子部の断線
| 状況 | 補修方法 | 使用ツール | 備考 |
|---|---|---|---|
| コネクタ付近でFPCや端子が切断されている | 新たにジャンパーで引き直す or FPCごと交換 | ホットエア、導電ゴム、ZIFソケット | 酸化・変形の有無を接点清掃と同時に確認 |
🔎 実装前のチェックポイント
・✅ はんだ不要な補修方法（導電ペンなど）も視野に
・✅ FPCなら必ず絶縁処理（UVレジン・カプトン）
・✅ 信号線（クロック等）断線時はルート長・ノイズ対策も検討
