「非はんだ接続・はんだ接続 方式別 採用事例一覧」
電子機器・産業分野ごとに、実際に採用されている接続方式をピックアップして整理しました。
🔌 方式別 採用事例一覧
| 接続方式 | 採用事例 | 採用される理由 |
|---|---|---|
| はんだ付け（手はんだ・リフロー） | ・基板上のIC、チップ抵抗、コンデンサ・BGA、QFPなどのパッケージ部品・ワイヤ配線の手付け修理 | 高信頼性、微小部品実装、製品としての恒久性確保 |
| 圧着端子 | ・自動車ハーネス・航空機、鉄道の配線・制御盤内の電源分岐 | 耐振動・耐熱性に優れ、整備性が高い |

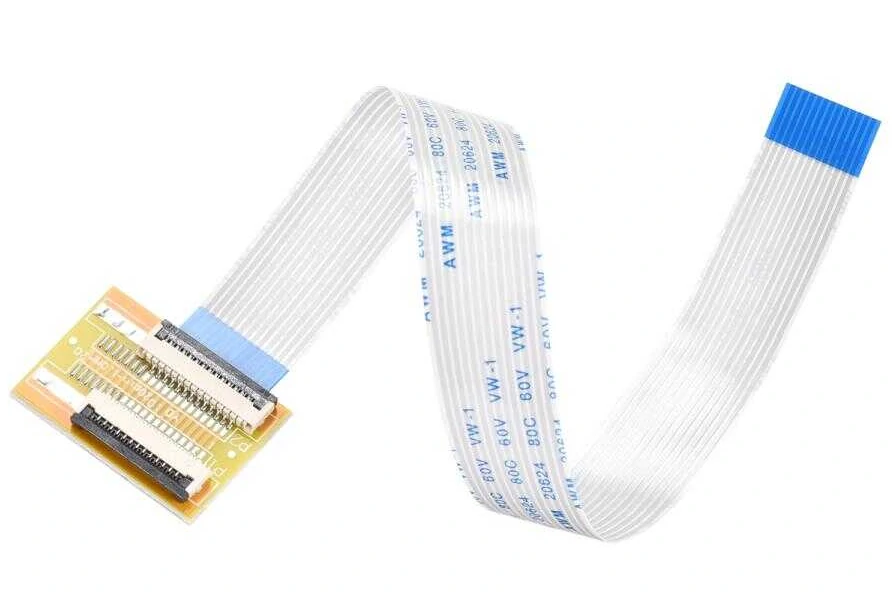

| ZIF（FFC/FPC） | ・ノートPC・スマホ内部の液晶接続・家庭用プリンタ・ドライブユニット | 薄型・狭小スペース対応、着脱しやすい |
| ブレッドボード | ・電子工作・教育教材・IoT試作基板開発 | はんだ不要で、再配線・実験に向く |
| ジャンパーワイヤ | ・ArduinoやRaspberry Piでの配線・リードピン付き部品のプロトタイピング | 工具不要・配線自由度が高い |
| IDC圧接端子 | ・80年代〜2000年代のHDD/FDD配線・産業用PLCとのI/O配線 | コストと量産性に優れ、ミスが少ない |
| 導電性ゴム（ゼブラ） | ・LCDと基板間の接続（古いカメラ、体重計など） | 安定した接触で非加熱。微細接点用 |
| スプリング端子台 | ・家庭用配電盤・照明器具配線・工場制御盤 | 工具レス接続可。分岐や拡張に便利 |
| 磁石付き接点（MagSafe等） | ・スマートフォンの充電端子・医療機器の安全接続 | 安全脱着・誤接続防止・防水性向上 |
| ネジ止め端子 | ・アンプ／スピーカー端子・古い制御機器・コンセント | 強固でわかりやすいが、作業に時間がかかる |
📌 用途別選択傾向（簡易まとめ）
| 分類 | 主な接続方式 | 理由 |
|---|---|---|
| 精密製品 | はんだ、ZIF、FPC | 高密度・薄型対応 |
| 試作・学習 | ブレッドボード、ジャンパー | 配線変更が容易 |
| 高電流・振動系 | 圧着、ネジ端子 | 強度・耐久性重視 |
| 住宅／現場 | ワンタッチ端子、スプリング | 施工性・安全性が高い |
| 医療／検査 | マグネット端子、導電ゴム | 衛生・脱着性・信頼性 |
