「はんだ付け不要の接続例（電子機器・修理・試作向け）」
再利用性・作業効率・安全性の観点から、近年注目される“非はんだ”接続方式を整理しています。
🔌 はんだ付け不要の接続方式一覧
| 用途 | 推奨方式 | 主な利点 | 補足情報 |
|---|---|---|---|
| 電子工作・試作 | ブレッドボード＋ジャンパーワイヤ | 工具不要・繰り返し着脱可能 | Arduino・ラズパイなどに最適 |
| 開発・デバッグ | テストピン／ICクリップ | はんだなしで一時接続可能 | 信号観察・ロジック解析向け |
| ノートPC・液晶等修理 | FFC/FPC＋ZIFコネクタ | 工具不要、実装部へのアクセス簡易 | 接点向き・ピッチに注意 |
| 電源系DIY・照明 | ワンタッチ端子（WAGO等） | 高耐久・工具不要・安全 | ACラインにも使用可能（規格対応要） |
| 制御盤・設備配線 | スプリング式端子台 | 絶縁・保持力・信頼性が高い | DINレール実装に便利 |
| 車載・オーディオ | 圧着端子（Y型、丸型など） | 耐振動・大電流にも対応 | 専用圧着工具で施工必須 |
| 大量配線・量産機器 | IDC（圧接コネクタ） | はんだ不要の高速配線処理 | 工具で一括圧接可能 |

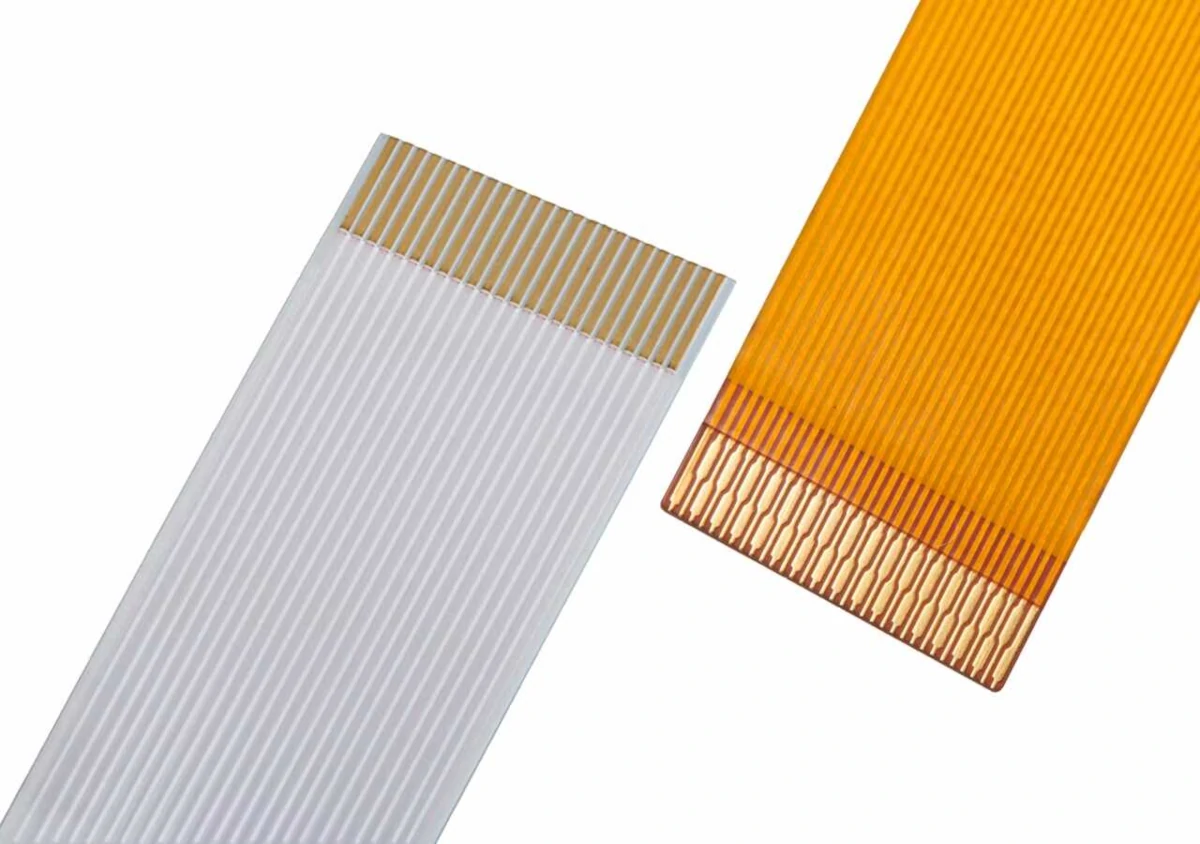

| 信号線用薄型ケーブル | フラットケーブル＋LIFコネクタ | 安価でコネクタ量産しやすい | 耐久性や抜け防止はやや弱い |
| 可動部／磁気脱着用途 | マグネット端子／導電性ゴム | 着脱の速さと安全性 | 充電ポートや試験治具で活用 |
✅ 選び方のポイント
| 条件・目的 | 推奨方式 |
|---|---|
| 開発・動作検証 | ブレッドボード／ICフック |
| 高信頼性を求める | 圧着端子／スプリング端子台 |
| 頻繁な着脱がある | ZIF／マグネット端子 |
| 狭いスペースで使う | FPC／FFC＋薄型コネクタ |
| 大量配線・短納期 | IDC／フラットケーブル |
| DIY・家庭用電気配線 | ワンタッチ結線端子（WAGO等） |
⚠️ 注意点
・経年で緩み・酸化・腐食が起きる可能性（定期点検推奨）
・振動や衝撃がある環境ではロック付きコネクタを優先
✨ 一言まとめ
🗣 名言（仮接続の極意）
