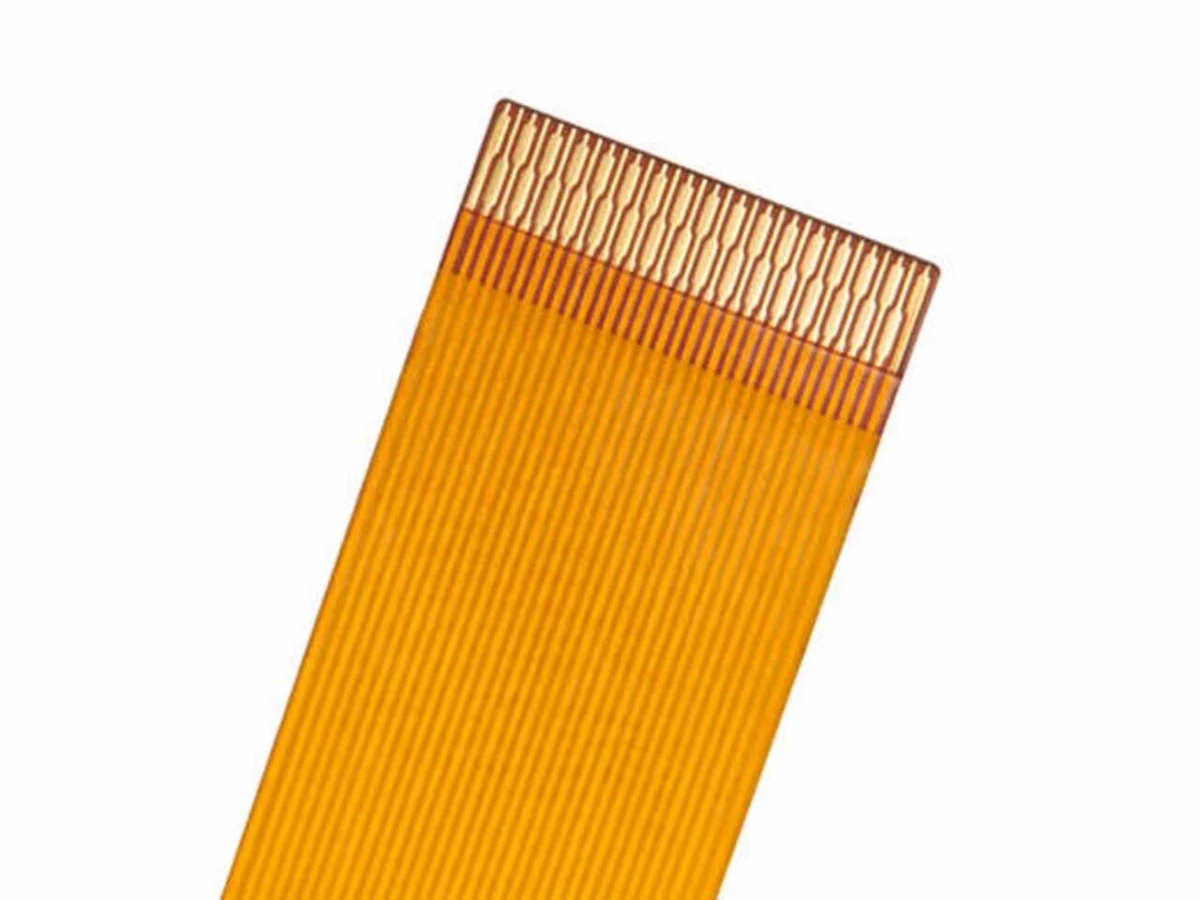

「FPC vs FFC 比較表（構造・用途・加工性など）」
精密機器や家電製品に使用されるフレキシブル配線の2大方式「FPC」と「FFC」の違いを、技術者・修理者・開発者向けに整理しました。
🔍 FPC（Flexible Printed Circuit） vs FFC（Flat Flexible Cable）比較表
| 項目 | FPC（フレキシブル基板） | FFC（フラットフレキシブルケーブル） |
|---|---|---|
| 構造 | ポリイミドなどのフィルム基板に銅箔エッチング配線 | ポリエステルフィルムに平行導体を接着 |
| 外観 | 複雑な形状も可能な、柔らかい配線パターン基板 | 幅広で直線状のフラットケーブル |
| 導体形状 | 任意の配線レイアウト（曲線・分岐可） | 平行直線導体のみ（多芯） |
| 自由度 | ◎（複雑形状・多層・両面可） | △（形状・ルート制限あり） |
| 柔軟性 | ◎（特に薄型・高屈曲性） | ○（折り曲げ可能だが、厚みあり） |
| 接続方法 | 基板へのはんだ付け／FPC用コネクタ | FFC専用コネクタ（ZIF/LIF） |
| 加工性（自作） | △（設備と設計が必要） | ◎（既製品をカットして使える） |
| コスト | 高価（製造工程が複雑） | 安価（量産しやすい） |
| 主な用途 | スマホ、カメラ、医療、ドローン、車載機器など | ノートPC、プリンタ、液晶配線など |
| ピッチ | 0.3〜1.0mmなど高密度対応可能 | 0.5mm／1.0mm／1.25mmなど |
✅ 用途別の使い分け目安
| 用途ジャンル | 推奨タイプ | 理由 |
|---|---|---|
| 極薄・高密度回路 | FPC | 微細配線・折り返し形状に対応 |
| 汎用デジタル信号の平行伝送 | FFC | 安価かつコネクタ対応で扱いやすい |
| 医療・航空・ロボット | FPC | 軽量・高屈曲で信頼性重視 |
| 家電製品の内部接続 | FFC | 大量生産向けでコストバランス良 |
✨ 一言まとめ
🗣 名言（配線選定の極意）
