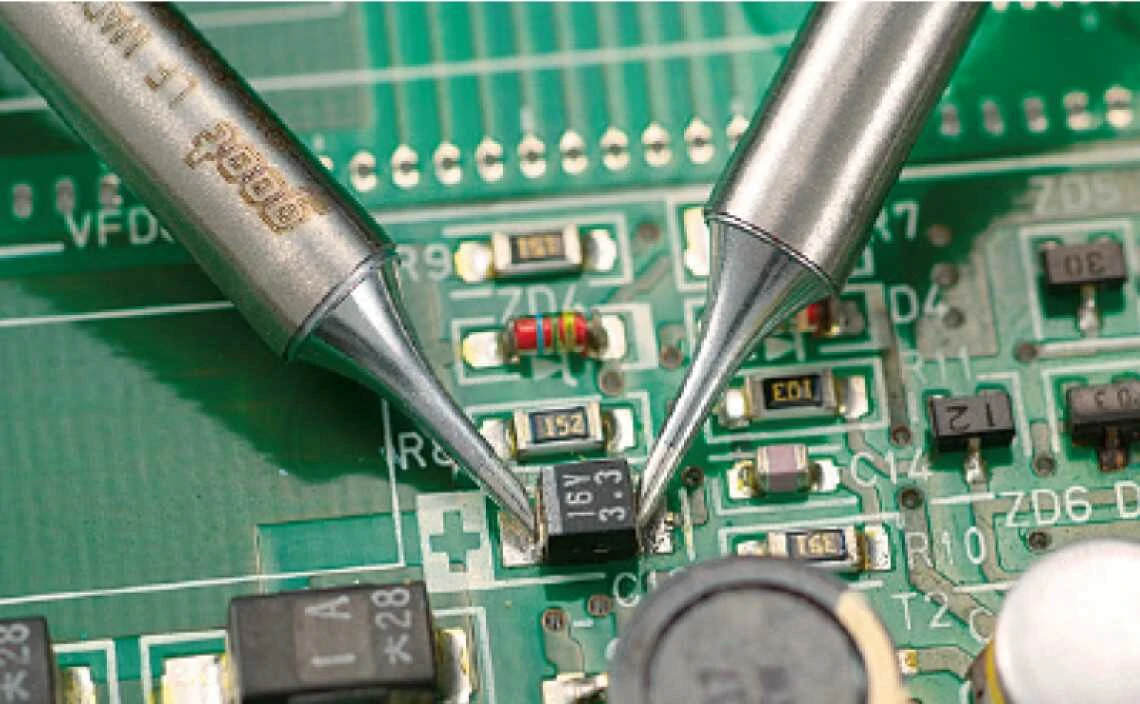

📘 「ジャンパ配線（ジャンパーワイヤ）」の解説です。電子回路の修正・改造・不良対応に欠かせない基本技術の一つです。

🔧 ジャンパ配線とは？

ジャンパ配線（ジャンパーワイヤ、ジャンパー線）とは、回路基板上の特定パッドや信号線を直接ワイヤーで接続する処置を指します。

「ジャンプするように」配線することから名付けられました。

📚 主な用途

用途	内容
✅ 基板修理	パターン断線時のバイパス
✅ 設計変更・改造	設計ミス・試作段階の信号経路修正
✅ 不要配線の切断と変更	配線カット＋ジャンパーで再ルート
✅ 外部信号の追加・取り出し	テストピンや信号注入にも利用

🧰 使用する道具・材料

名称	用途
ジャンパーワイヤ（AWG30前後）	細線、被覆あり／なしを使い分け
エナメル線	絶縁皮膜つき。見た目がきれいで細かい作業に向く
ピンセット、ルーペ	精密配線作業に必須
こて先：極細タイプ	微細パッドでも対応できる
フラックス、クリーニング剤	安定したはんだ付けと仕上げに使用

リンク

🛠 基本的なジャンパー配線手順

1. 目的と経路の確認
・接続するパッドやICピンを確定
・パターンカットの有無もチェック

2. ワイヤ準備と固定
・必要な長さにカットし、被覆を剥く（またはエナメル線を焼く）
・部品の熱影響を避けてルーティング

3. はんだ付け
・両端を正確に固定・導通確認
・必要ならホットボンド等で配線を押さえる

4. 導通テストと視認確認
・テスタで通電、ショート・断線の有無確認
・ルーペで断線・浮き・半田ブリッジがないか確認

⚠️ よくある注意点

トラブル	対策
配線が外れやすい	熱を適正に、基板側パッドを十分加熱
ワイヤーが断線	適度な余裕を持たせ、無理な曲げを避ける
ショート	絶縁皮膜付き線を使い、交差箇所に注意
加熱による部品破損	熱に弱い部品は先に冷却 or クランプ対応

✅ 使用例（現場あるある）

・BGA裏の信号修正ビア→ICピンへ裏取り配線
・QFPピン修正はんだブリッジを削除してジャンパー接続
・パターン断線修理細線でトレースし導通回復

✨ 一言まとめ

ジャンパー配線は、基板の“延命”にも“可能性の拡張”にも使える、技術者の最後の手段です。

🗣 名言（改造と修理）

「一筋のジャンパーが、設計の誤りも救う。」
