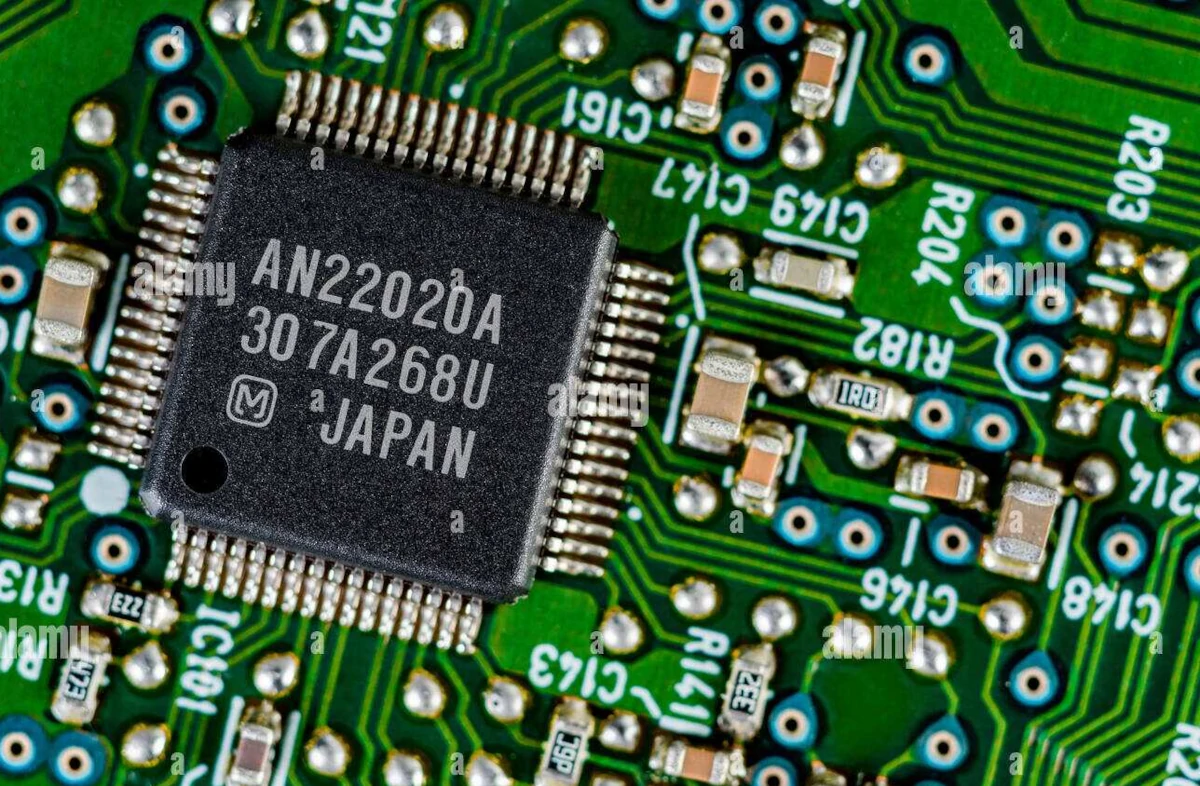

「リフロー（Reflow Soldering）」の基礎解説
📘 「リフロー（Reflow Soldering）」の基礎解説です。 表面実装（SMT）における主要なはんだ付け技術として、電子基板製造に欠かせない工程です。
🔧 リフローとは？
🔄 リフロー工程の流れ
🌡 リフロープロファイルの4ステージ
| ステージ | 目的 | 温度の目安 |
|---|---|---|
| ① 予熱（Preheat） | 全体を均一に温める | 100～150℃ |
| ② 活性化（Soak） | フラックスが酸化物を除去 | 150～180℃ |
| ③ リフロー（Reflow） | はんだが溶けて濡れ性発現 | 220～250℃（鉛フリーはんだ） |
| ④ 冷却（Cooling） | 固化し接合完了 | 180℃以下へ急冷し結晶安定 |
🔍 なぜリフローが使われるのか？
| 特徴 |
|---|
| ✅ 一括で多数の部品を同時に接合できる |
| ✅ 熱ストレスを抑えた段階加熱が可能 |
| ✅ 自動化と再現性に優れる |
| ✅ 両面実装にも対応（片面ずつリフロー可能） |
🏭 使用機器の種類
| 種類 | 特徴 |
|---|---|
| 🔥 コンベア式リフロー炉（量産） | 高速ライン、均一加熱。大型設備向け |
| 💨 ホットエア式卓上リフロー（小規模・研究） | リワークやプロトタイプ製作に便利 |
| 🔴 IR（赤外線）リフロー | 部品ごとに加熱効率が異なるため注意が必要 |
⚠️ よくある不良と対策
| 不良例 | 原因 | 対策 |
|---|---|---|
| ブリッジ | はんだ量過多 or 高温 | ペースト調整＋加熱プロファイル見直し |
| はんだクラック | 急冷すぎ or応力集中 | 冷却速度の緩和、設計見直し |
| 濡れ不良 | 酸化膜・低温・短時間 | 十分な活性化と適温保持 |
🛠 手作業での簡易リフロー例（個人修理）
2. ヒートガンで段階加熱（焦がさないよう注意）
3. ペーストが溶けたら自然冷却
4. ルーペ・スコープで仕上がり確認
✨ 一言まとめ
🗣 名言（熱の制御）
