RCカーサーボアナログ／デジタル／プログラマブルの内部回路ブロック図をご紹介します。

1. アナログサーボ（1970〜90年代前半）


 [受信機PWM信号]
         │
         ▼
   ┌────────────┐
   │ パルス幅比較器 │ ←───[ポテンショメータ(位置検出)]
   └────────────┘
         │
         ▼
   ┌────────┐
   │ アンプ回路 │（オペアンプ＋トランジスタ）
   └────────┘
         │
         ▼
 [ブラシ付きDCモーター]
         │
         ▼
     [ギア機構]

・制御周期 50Hz固定
・比較回路はアナログ素子（オペアンプ）で構成
・中立付近はモーター無通電（保持力弱い）

2. デジタルサーボ（1990年代後半〜）


 [受信機PWM信号]
         │
         ▼
   ┌──────────┐
   │ マイコン(MCU) │
   └──────────┘
         │
 位置検出 ──→ [ポテンショメータ]
         │
         ▼
   ┌──────────────┐
   │ 高速PWMドライバ │（200〜300Hz制御）
   └──────────────┘
         │
         ▼
 [ブラシ付きDC or コアレスモーター]
         │
         ▼
     [ギア機構]

・MCUが高速サンプリングし、常時補正信号を出力
・中立保持力が高く、反応速度も向上
・消費電流が多い

リンク

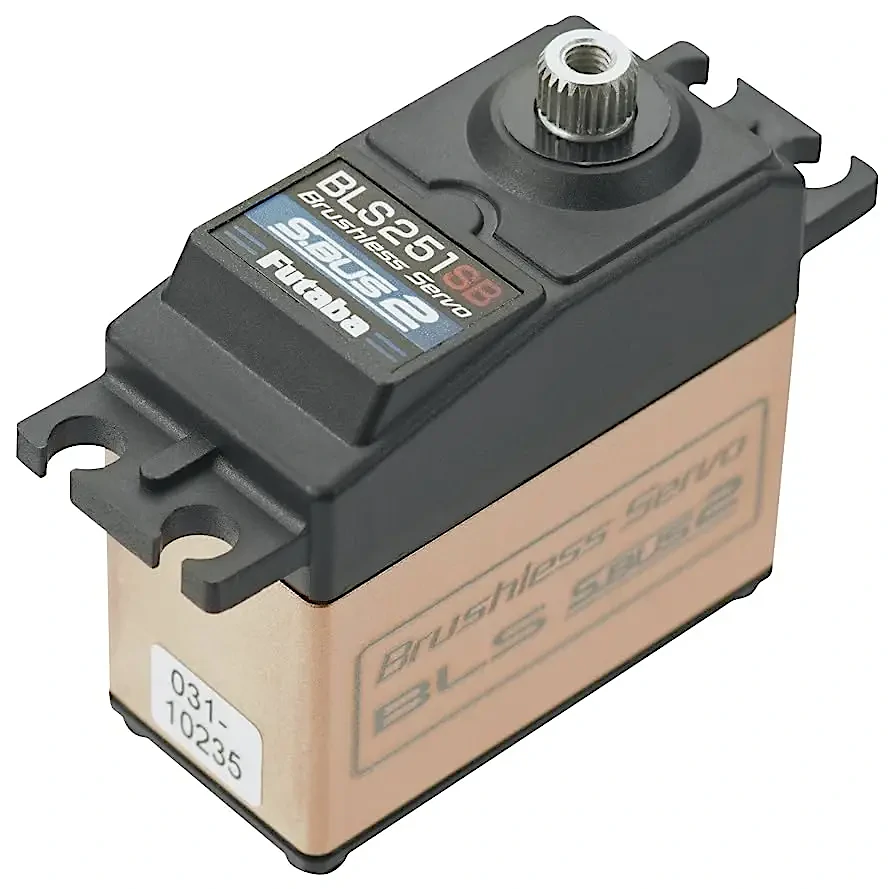

3. プログラマブルサーボ（2010年代〜）


 [受信機PWM信号]      [PC/専用端末設定データ]
         │                      │
         ▼                      ▼
   ┌───────────────────────┐
   │ 高性能マイコン(MCU)       │
   │ ・デッドバンド幅調整       │
   │ ・速度カーブ設定           │
   │ ・ニュートラル補正         │
   │ ・トルクリミット設定       │
   └───────────────────────┘
         │
 位置検出 ──→ [ポテンショメータ or 磁気式センサー]
         │
         ▼
   ┌─────────────────┐
   │ 高速PWMドライバ（可変制御） │
   └─────────────────┘
         │
         ▼
 [ブラシレスモーター]
         │
         ▼
  [チタン/ハイブリッドギア]

・外部設定により挙動を自在に変更可能
・高電圧・防水・テレメトリ機能を搭載する場合も多い

リンク

技術進化の流れ（ASCII簡易比較）

アナログ      : 比較器 → アンプ → モーター
デジタル      : MCU → 高速PWM → モーター
プログラマブル: MCU(設定可) → 高速PWM可変 → モーター

まとめの名言

「サーボの心臓はモーター、魂は制御回路。」
