ツインスパー（デルタボックス）フレーム – “高剛性・軽量・精密”という現代スポーツバイクの三要素を同時に満たした革新構造
「ツインスパー（デルタボックス）フレーム」は、1980年代以降の高性能スポーツバイクを象徴する構造であり、アルミ素材の普及とともに登場した軽量・高剛性フレームの代名詞です。
🏍 ツインスパー（デルタボックス）とは？
| 項目 | 内容 |
|---|---|
| 名称の由来 | 「Twin」＝2本、「Spar」＝梁、「DeltaBox」＝ヤマハ独自名称（Δ形状＋箱型断面）。 |
| 基本構造 | エンジンの左右を挟むように、燃料タンク下に2本の**アルミ押出材（スパー）**を通した構造。 |
| 素材 | アルミニウム合金（押出・鋳造・溶接） |
| 開発目的 | 高出力化に伴うねじれ剛性の強化・軽量化・マス集中化のため。 |

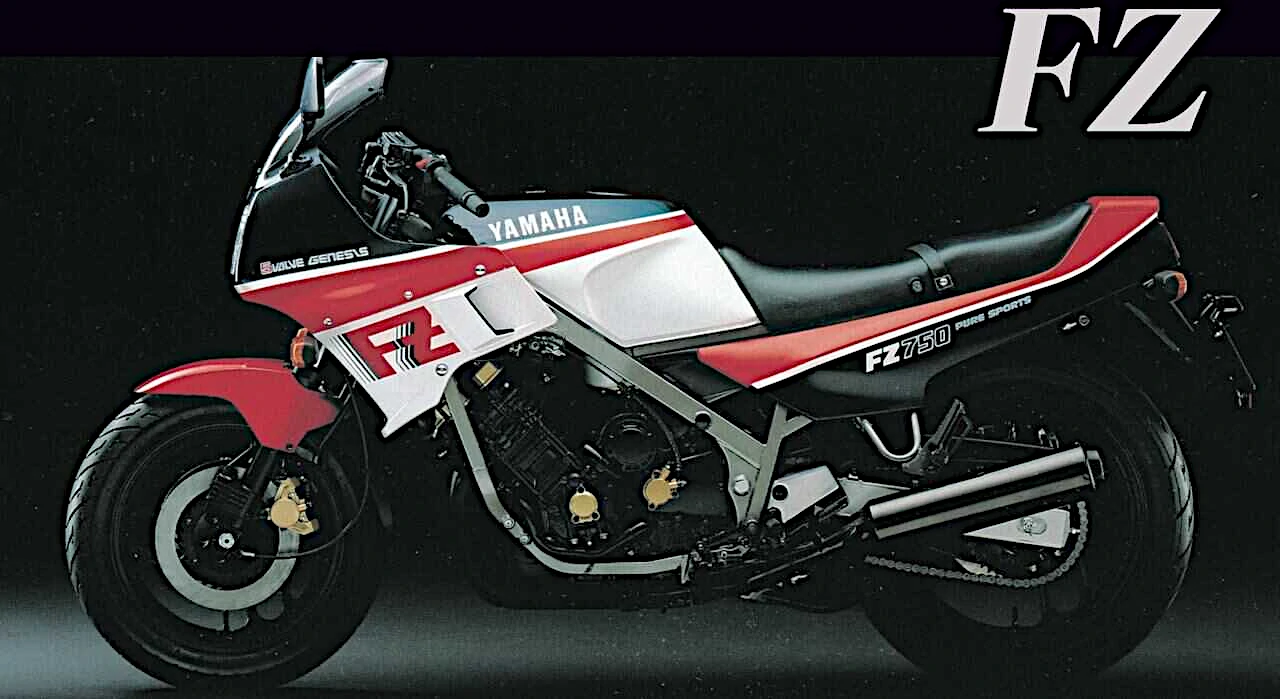

| 代表的採用モデル | ヤマハFZ750（1985）で初登場。以後、YZF-R1、CBR、GSX-R、ZXRなどに波及。 |
リンク
🔩 構造イメージ（上から見た図）
┌────タンク────┐
│ │
│ Δ 形状断面 │ ← スパー（左右2本のアルミ梁）
│ │
└──────┬──────┘
│（エンジン上部）
▼
[エンジン]
│
[スイングアーム]
特徴は「タンク下からスイングアームピボットまでを一直線でつなぐ剛性ライン」。 これにより、フロント〜リアの力の流れが非常にスムーズになります。
⚙ 特徴と利点
| 分類 | 内容 |
|---|---|
| 剛性 | 非常に高い。ねじれや歪みが少なく、レース走行時も安定。 |
| 軽量性 | スチールより30〜40％軽く、構造強度を保てる。 |
| 操縦性 | 高速時の直進安定性が極めて高い。 |
| 製造精度 | 溶接・鋳造・押出の複合構造で高精度。 |
| デザイン | シャープで近未来的。外装デザインに溶け込みやすい。 |
| 欠点 | 製造コストが高く、修理も難しい。フレームのしなり感は少ない。 |
🏁 歴史的発展
| 時代 | 出来事・特徴 |
|---|---|
| 1985年 | ヤマハ「FZ750」で初採用。デルタボックスの原点。 |
| 1987年 | 「YZF750」「FZR400」などレーサーレプリカに採用拡大。 |
| 1990年代 | 各社が模倣（CBR、GSX-R、ZXRなど）。スポーツバイク標準構造に。 |
| 2000年代 | 鋳造＋押出複合構造（ハイブリッド化）でさらに高剛性。 |
| 現代 | YZF-R1やMotoGP車両でも採用。形状は進化しつつも基本原理は不変。 |
リンク
📊 他フレームとの比較
| フレーム形式 | 剛性 | 重量 | しなり特性 | 製造コスト | 主用途 |
|---|---|---|---|---|---|
| ダブルクレードル | 中 | 中 | 柔軟 | 低 | クラシック・ツアラー |
| トレリス | 中〜高 | 軽 | しなやか | 高 | イタリアンスポーツ |
| ツインスパー（デルタボックス） | 高 | 軽 | 硬質 | 高 | スーパースポーツ／レーサー |
| モノコック | 最高 | 超軽 | 固い | 非常に高 | MotoGP・先端モデル |
リンク
🧠 技術的ポイント
| 技術 | 内容 |
|---|---|
| アルミ押出材構造 | 異形断面（Δ型）により、軽量で曲げ・ねじりに強い。 |
| ハイブリッド接合 | 鋳造部（ヘッド／ピボット）と押出材を溶接。 |
| マス集中化 | エンジンをフレーム下部に吊る形で搭載、重心を下げる。 |
| 空力設計との統合 | カウル形状と一体化し、空力抵抗を最小化。 |
🚀 主な採用車種と特徴
| メーカー | モデル名 | 特徴 |
|---|---|---|
| Yamaha | FZ750（初代） | デルタボックス元祖。5バルブ前傾エンジン搭載。 |
| Yamaha | YZF-R1（1998〜） | 最新アルミフレーム。軽量・高剛性の代名詞。 |
| Honda | CBR900RR FireBlade | アルミツインスパーで軽量・俊敏。 |
| Suzuki | GSX-R750／1000 | 剛性バランスを追求し、レーサー直系構造。 |
| Kawasaki | ZXR／ZX-10R | レーシングベースの剛性最適化フレーム。 |
リンク
🎨 デザイン的意義
デルタボックスは、構造がそのままデザインの一部となる点でも重要です。 外装を外しても美しいフレームラインを持ち、機能美＝造形美の象徴。 特にヤマハはこの思想を「人機一体（JIN-KI Ittai）」として昇華させました。
「剛性は数値ではなく感覚で設計する。」 — ヤマハ デルタボックス開発チーム
まとめ
ツインスパー（デルタボックス）フレームは、 “高剛性・軽量・精密”という現代スポーツバイクの三要素を同時に満たした革新構造です。 その直線的で力強い構造は、バイクが「機能のために生まれたデザイン」であることを象徴しています。
「完璧なフレームとは、速さではなく、ライダーの信頼を生むものだ。」 — ヤマハ技術者
