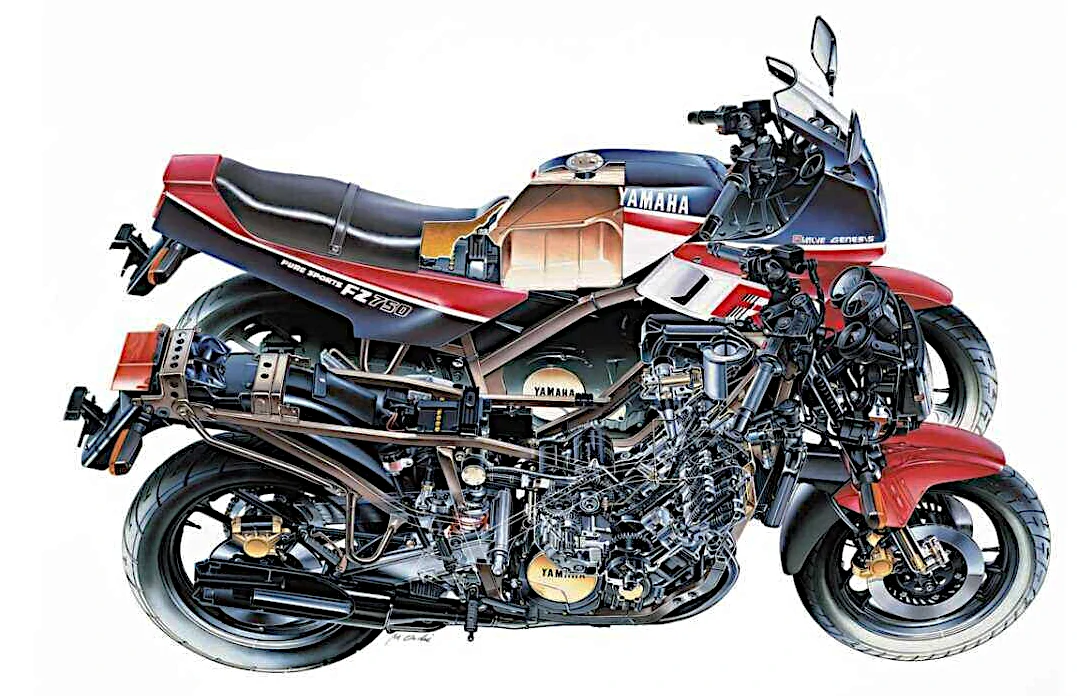

ヤマハ「FZ750」オートバイの近代スポーツ構造を決定づけた金字塔
ヤマハ「FZ750」は、オートバイのフレーム設計における革命的転換点を象徴するモデルです。
この車両の登場により、「デルタボックス」構造という新たな概念が確立し、以後のスポーツバイク設計を一変させました。
🏍 ヤマハ「FZ750」概要
| 項目 | 内容 |
|---|---|
| 発売年 | 1985年（昭和60年） |
| エンジン | 水冷4ストローク直列4気筒DOHC 5バルブ（20バルブ） |
| 排気量 | 749cc |
| 最高出力 | 約105PS / 10,500rpm |
| フレーム構造 | アルミツインスパーフレーム（デルタボックス） |
| コンセプト | 「Pure Sports」：エンジンとフレームを一体化した走りの次元へ |
| キャッチコピー | 「人機一体」—ライダーとマシンが一体になる感覚を追求 |
リンク
🔩 「デルタボックス」構造とは？
| 項目 | 内容 |
|---|---|
| 構造名称 | 「Δ（デルタ）」＝三角断面、「Box」＝箱形構造を意味する |
| 基本概念 | エンジン上部を挟み込むように、左右2本のアルミ梁を延ばしたツインスパーフレーム |
| 素材 | アルミ押出材（高剛性・軽量・量産性に優れる） |
| 特徴 | – フレームが燃料タンク下で広がる三角構造（＝デルタ）を形成し、ねじれ剛性を大幅に向上。- エンジンを構造体（ストレスメンバー）として利用。- 直線的なトラクション伝達と優れたコーナリング剛性。 |
リンク
⚙ 技術的特徴と革新点
| 分野 | 革新内容 |
|---|---|
| 1️⃣ フレーム構造 | 鋼管からアルミ押出材への転換。量産車で初の本格アルミツインスパー採用。 |
| 2️⃣ エンジン配置 | “前傾45度直列4気筒”という大胆設計。低重心化と吸気効率の両立。 |
| 3️⃣ インテーク構造 | ラムエアを先取りした“直進吸気”設計。吸気抵抗を最小化。 |
| 4️⃣ 剛性設計 | エンジン上部をフレームでがっちり固定し、従来よりねじれ剛性200%向上。 |
| 5️⃣ 外観デザイン | フレームそのものが外装の一部として機能的デザインに昇華。 |
リンク
🧩 「デルタボックス」のメリット
| 要素 | メリット |
|---|---|
| 剛性 | スチール管よりもねじり剛性が高く、操縦安定性が向上。 |
| 軽量化 | 溶接点が減り、部材断面が最適化できるため軽量。 |
| 低重心化 | フレーム上部を薄く設計でき、燃料タンクを下げることが可能。 |
| 整備性 | フレーム剛性が独立しているため、エンジン脱着が容易。 |
🌍 歴史的意義と影響
| 分野 | 内容 |
|---|---|
| 技術的意義 | 「アルミツインスパー＝スポーツバイクの象徴」という新時代を築く。 |
| 後継車への影響 | YZF-R1、YZF750、FZR400など、ヤマハのスポーツラインすべてに波及。 |
| 他メーカーへの波及 | ホンダ（CBRシリーズ）、スズキ（GSX-Rシリーズ）、カワサキ（ZXRシリーズ）も同様構造を採用。 |
| レース界での成果 | FZ750ベースのYZF750が耐久レースで大活躍。剛性バランスの優秀さを証明。 |
リンク
📊 「CB750」から「FZ750」への進化比較
| 項目 | CB750（1969） | FZ750（1985） |
|---|---|---|
| フレーム構造 | スチール製ダブルクレードル | アルミ製ツインスパー（デルタボックス） |
| エンジン配置 | 垂直4気筒 | 前傾45度4気筒 |
| 剛性 | 約100%基準 | 約200%（比） |
| 重量 | 約230kg | 約208kg |
| 特徴 | 量産革命・信頼性 | 高剛性・高次元コントロール |
| 影響 | 世界標準化 | 現代スーパースポーツの基礎確立 |
🧠 設計者の思想
デルタボックスは単なる構造ではなく、「人機一体」という哲学の具現化でした。 フレームがエンジンとライダーを包み込むように設計され、“機械と人間の融合”を狙った点が画期的でした。
まとめ
ヤマハ「FZ750」は、オートバイの近代スポーツ構造を決定づけた金字塔です。 アルミツインスパー「デルタボックス」は、今なお多くのスーパースポーツモデルに採用される、不変の設計思想として生き続けています。
「フレームは単なる骨格ではない。魂とエンジンをつなぐ“神経”だ。」 — ヤマハ技術陣（デルタボックス開発チーム）
