オートバイの「車体構造系（フレーム）」の歴史
オートバイの「車体構造系（フレーム）」の歴史は、素材技術と走行性能の進化を映す重要な部分です。ここでは、時代ごとのフレーム構造の変遷を表とともに詳しくご紹介します。
🏍 オートバイ車体構造の歴史概要
| 時代 | 主なフレーム構造 | 材料 | 特徴・背景 |
|---|---|---|---|
| 1900〜1930年代（黎明期） | 自転車改造型・シングルループ | スチール（鋼管） | 自転車の延長線。エンジンをぶら下げた簡易構造。走行安定性より軽量重視。 |
| 1940〜1950年代（戦後復興期） | ダブルクレードル | スチール鋼管 | 剛性向上と整備性を両立。BSA、トライアンフなど英国勢が普及。 |
| 1960年代（黄金期） | プレス鋼板／バックボーン | プレススチール、鋼管 | コスト削減と量産化の時代。ホンダ「スーパーカブ」のプレスフレームが象徴。 |
| 1970年代（高性能化期） | ダブルクレードル改良型、チューブラーフレーム | クロモリ鋼管 | 高出力化に伴い、剛性と重量のバランスが課題に。レーサーレプリカの基礎誕生。 |
| 1980年代（レーサーレプリカ時代） | アルミツインスパー（デルタボックス） | アルミ合金 | 高剛性・軽量化が進み、スポーツバイクが急成長。ヤマハFZ750、ホンダVFRなど。 |
| 1990年代（多様化期） | トレリス／モノコック／鋳造アルミ | 鋼管／アルミ鋳造 | デザイン・剛性・整備性の多様化。Ducatiがトレリスで個性を確立。 |
| 2000〜2010年代（電子制御時代） | ハイブリッド構造・CFRP導入 | アルミ＋カーボン複合材 | 高剛性と軽量化を両立。MotoGP技術が市販車に波及。 |
| 2020年代〜現在 | モジュラーフレーム・モノコック一体構造 | アルミ／マグネシウム／CFRP | EVバイクやAI制御バイク登場。バッテリー構造が車体の一部に。 |
リンク
🔩 フレーム構造の代表例と特徴
| フレーム形式 | 構造の概要 | 採用例 | 特徴 |
|---|---|---|---|
| シングルクレードル | 下に一本のパイプを通す簡易構造 | 古い英国車、オフロード車 | 軽量でメンテ容易だが剛性不足 |
| ダブルクレードル | エンジンを上下から囲う2本パイプ構造 | CB750、Z1など | 安定性と整備性が高く、伝統的 |
| バックボーン | タンク下に一本の太い骨格 | スーパーカブ、SR400 | シンプルで軽量、コストが低い |
| トレリス | 細い鋼管を三角構造で組む | Ducati、KTM | 強度と柔軟性を両立、デザイン性も高い |
| ツインスパー（デルタボックス） | アルミ押出材を使った2本梁 | YZF-R1、CBR1000RR | 高速走行時の安定性抜群 |
| モノコック | 車体を外装と一体化 | Kawasaki H2、MotoGP車 | 高剛性で軽量、整備は難しい |
リンク
⚙ 材料進化の流れ
| 時代 | 主流素材 | 特徴 |
|---|---|---|
| 1900〜1960年代 | 鋼管（スチール） | 加工容易で強度十分。重いが安価。 |
| 1970〜1990年代 | クロモリ鋼、アルミ合金 | 高剛性・軽量。耐久性とコストの両立。 |
| 2000年代以降 | カーボン、マグネシウム、CFRP | 超軽量だが高価。主にレース用・高級車両向け。 |
| 現在 | CFRP＋アルミ複合構造 | 剛性、振動吸収性、軽量化を最適化。 |
リンク
📈 歴史的トピック
| 年代 | 出来事 |
|---|---|
| 1958年 | ホンダ「スーパーカブ」登場：バックボーン＋プレス鋼板構造で量産革命 |

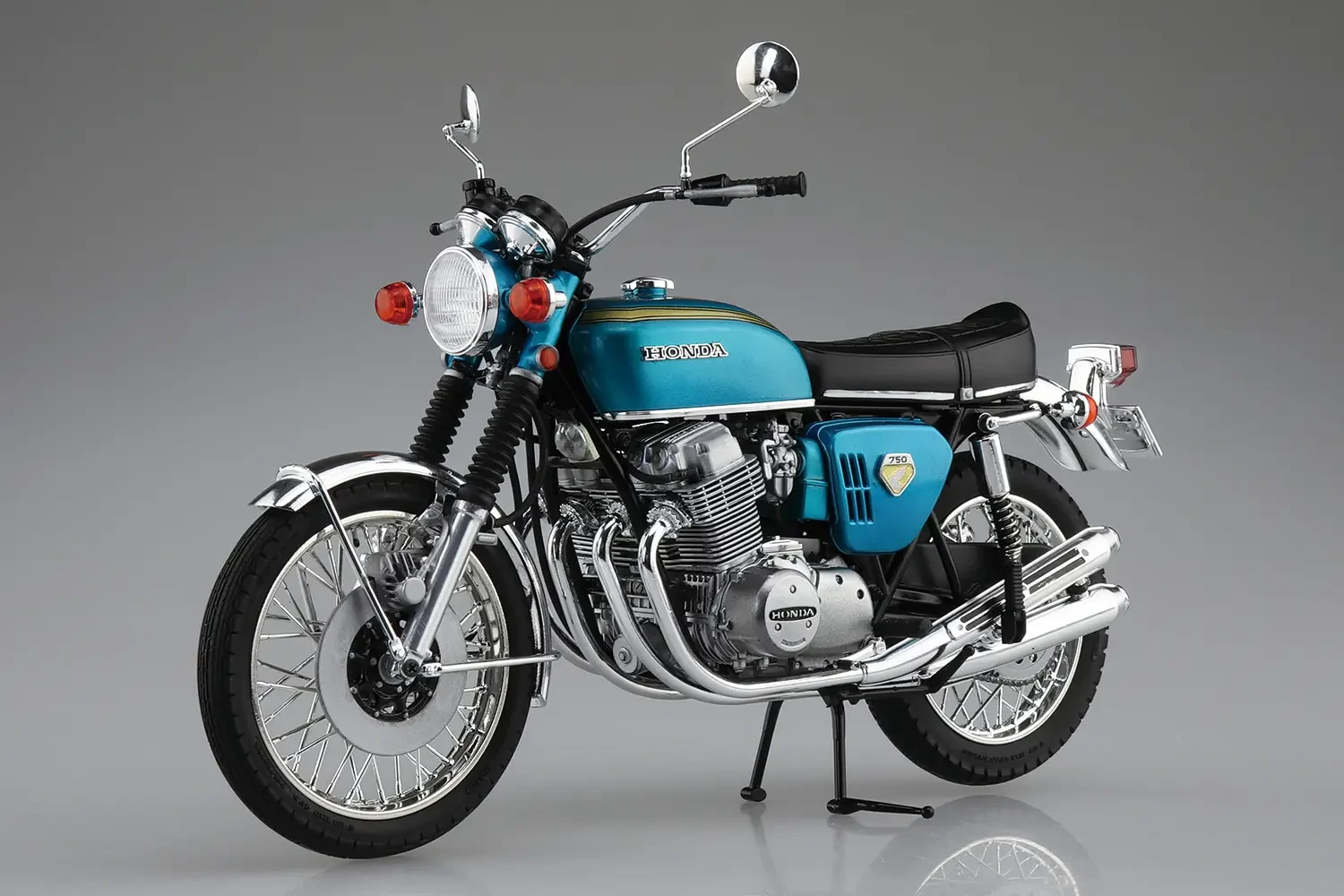

| 1969年 | ホンダ「CB750」登場：4気筒＋ダブルクレードルで世界標準確立 |
| 1985年 | ヤマハ「FZ750」：アルミツインスパーの元祖「デルタボックス」登場 |
| 1994年 | Ducati 916：美しいトレリスフレームがデザインアイコンに |
| 2015年 | Kawasaki Ninja H2：量産初のスーパーチャージャー＋モノコック採用 |
| 2020年代 | EVモーターサイクルで「バッテリー一体構造」フレームが登場 |
まとめ
・オートバイの車体構造は、時代の技術革新とともに「剛性」「軽量化」「量産性」のバランスを追求して進化しました。
・鋼管からアルミ、そしてカーボンへ——素材の進歩は走りの質を大きく変えています。
・それでもなお、「フレームはバイクの魂」という思想は変わりません。
・鋼管からアルミ、そしてカーボンへ——素材の進歩は走りの質を大きく変えています。
・それでもなお、「フレームはバイクの魂」という思想は変わりません。
「完璧なフレームとは、乗り手の感覚をそのまま路面に伝えるものだ。」 — マッシモ・タンブリーニ（Ducatiデザイナー）
