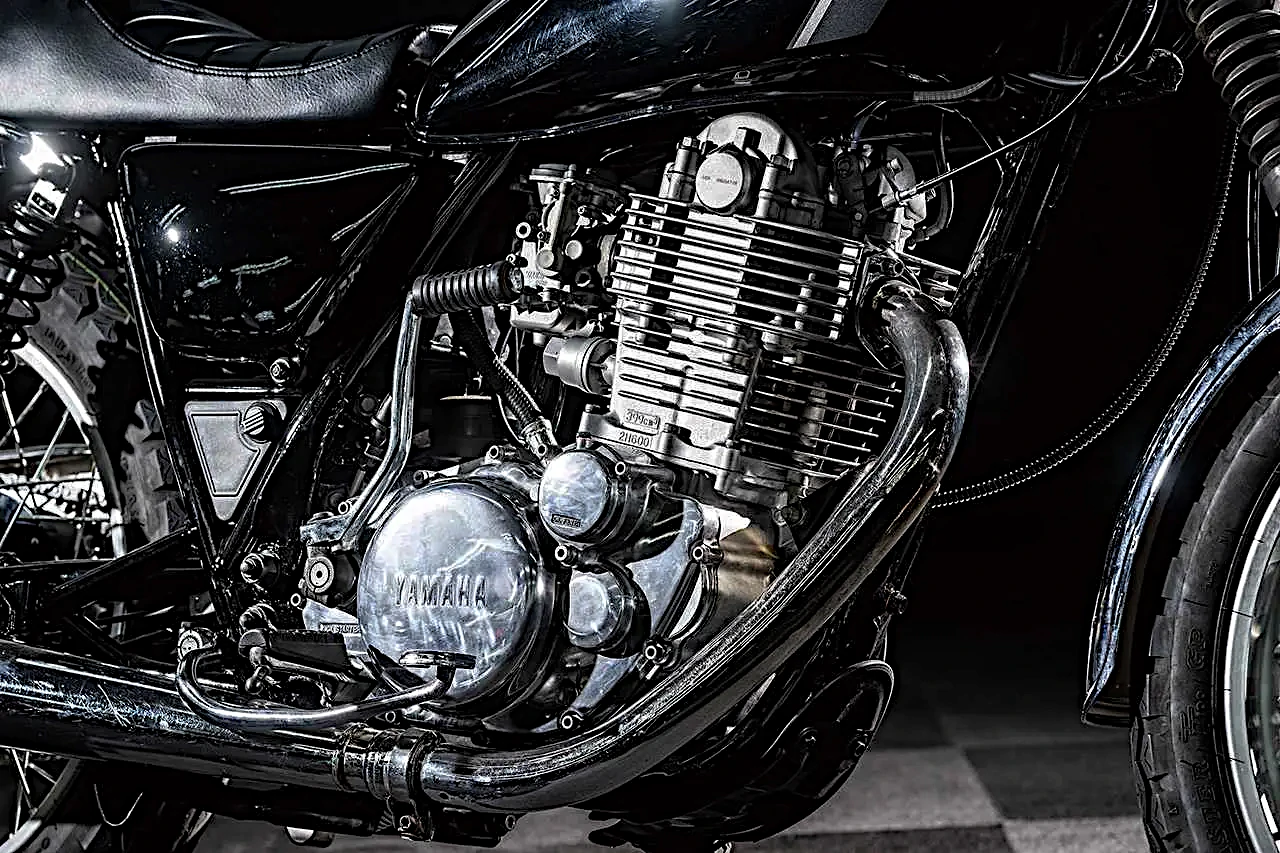

オートバイの構造‐基本原理は100年前と変わらず「人と機械の融合」が魅力
オートバイの構造について、主要な部分を体系的にご紹介します。
🏍 オートバイの基本構造
| 区分 | 主な部品 | 役割・説明 |
|---|---|---|
| 車体構造系 | フレーム、サブフレーム、スイングアーム | 車体の骨格。エンジンや足回り、外装を支える。材質はスチール、アルミ、クロモリなど。 |
| 動力系 | エンジン、クラッチ、トランスミッション | 動力を生み出し、後輪へ伝える。2スト／4スト、空冷／水冷などの方式がある。 |
| 駆動系 | チェーン、スプロケット、ドライブシャフト | エンジンの力を後輪に伝達。一般的にチェーンドライブが多い。 |
| 足回り系（サスペンション） | フロントフォーク、リアショック | 路面の凹凸を吸収し、安定性と快適性を確保。倒立フォークやモノショックなどがある。 |
| 制動系（ブレーキ） | ディスクブレーキ、キャリパー、マスターシリンダー | 走行中の速度を制御。現代は前後ディスク＋ABSが主流。 |
| 操舵系 | ハンドル、ステム、トップブリッジ | 操作入力を前輪へ伝える。ハンドル位置でライディング姿勢が変わる。 |
| 電装系 | バッテリー、発電機、ECU、ライト類 | 点火・充電・制御・照明を担当。近年は電子制御スロットルやライディングモードも。 |
| 燃料系 | 燃料タンク、燃料ポンプ、インジェクター | ガソリンを供給。キャブレターからインジェクションへの移行が進んでいる。 |
| 排気系 | エキゾーストパイプ、サイレンサー | 排気を外へ導き、音量と排圧を調整。性能とデザインを両立。 |
| 外装系 | カウル、シート、タンクカバー | 空力・デザイン・快適性を担う。ネイキッドでは最小限に。 |
🔧 動力伝達の流れ（簡略図）
[燃料タンク]
↓
[エンジン]
↓
[クラッチ]
↓
[トランスミッション]
↓
[チェーン/シャフト]
↓
[後輪]
⚙ 主要フレーム形式と特徴
| フレーム形式 | 構造・素材 | 特徴 |
|---|---|---|
| ダブルクレードル | 鋼管 | 伝統的で整備性が高い。クラシックモデルに多い。 |
| トレリス | 鋼管（細径パイプ構成） | 剛性と軽量性のバランス。Ducatiなどが採用。 |
| ツインスパー（デルタボックス） | アルミ押出材 | 高剛性でスポーツバイク向け。 |
| モノコック | アルミ／カーボン一体成形 | 最新スーパースポーツで採用。軽量だが高価。 |
🔋 電子制御の進化
| 制御システム | 機能 |
|---|---|
| ECU（エンジン制御） | 点火・燃料・回転数を統合制御 |
| ABS | 急制動時のホイールロック防止 |
| トラクションコントロール | 後輪スリップを抑制 |
| ライディングモード | 出力特性を切り替え |
| クイックシフター | クラッチ操作なしで変速可能 |
まとめ
・オートバイは「フレームを中心とした構造体」に、動力（エンジン）・伝達・制御・電装が組み合わさった工業製品です。
・現代では電子制御の進化により、安全性と快適性が飛躍的に向上しています。
・一方で、基本原理は100年前と変わらず「人と機械の融合」が魅力です。
・現代では電子制御の進化により、安全性と快適性が飛躍的に向上しています。
・一方で、基本原理は100年前と変わらず「人と機械の融合」が魅力です。
「機械は魂を持たない。だが、乗り手の情熱が魂を与える。」 — エンツォ・フェラーリ
