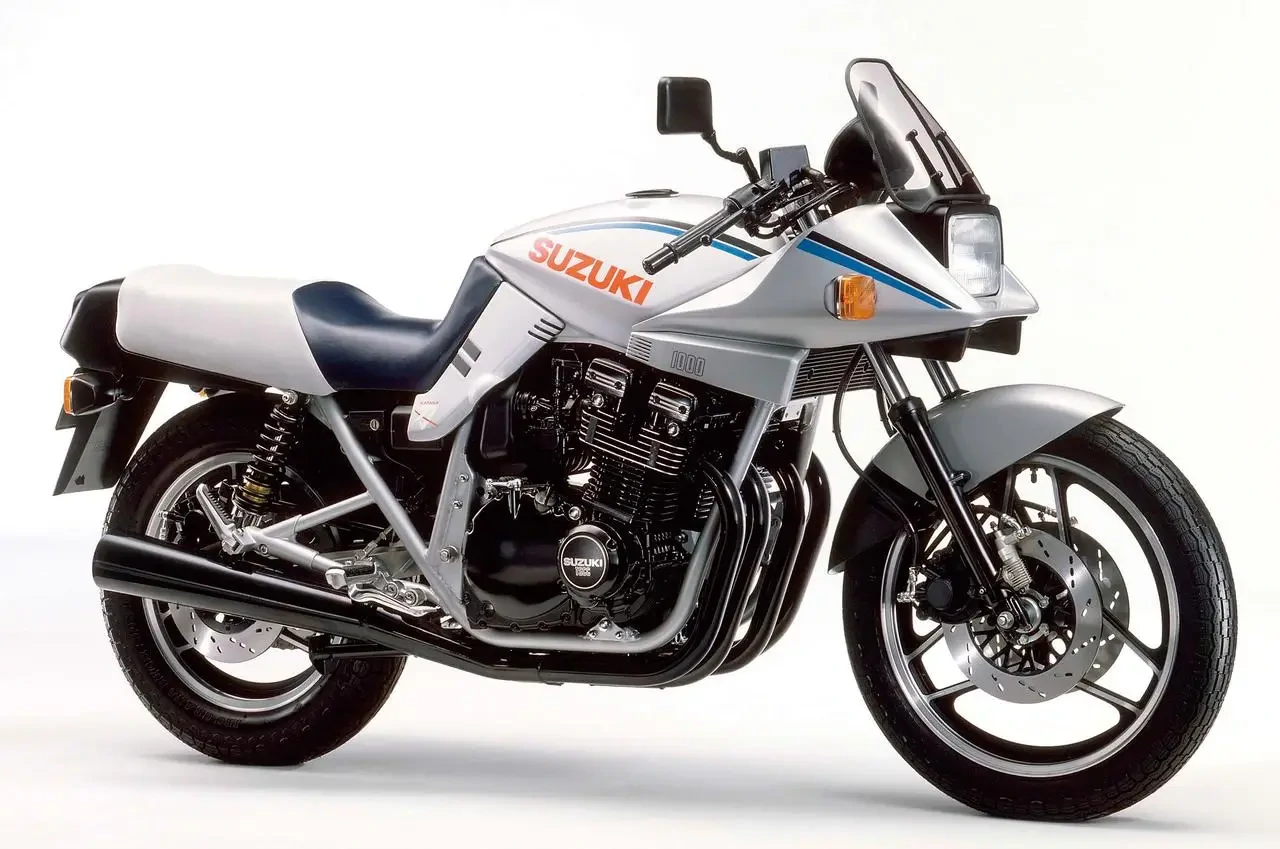

実車の観察眼＝ケーブルとホースの見分け方‐違いがわかる目が、リアルを生み出す手を導く
模型ディテールアップでもっとも“説得力”を生むのは、実車の観察眼＝ケーブルとホースの見分け力です。
ここでは、実際のバイクを観察するときに「どの線が何の役割か」を見抜くためのコツを、視覚・位置・質感・接続部などの観点でまとめました。
🧠 ケーブル・ホースの見分け方（実車観察の基本）
| 観察ポイント | 着目する要素 | 判別のヒント | 代表例 |
|---|---|---|---|
| ① 位置（ルート） | どこからどこへ通っているか | ・ハンドルから出ている → 操作系（スロットル／クラッチ）・エンジンから出ている → 油圧・燃料・冷却系・フレームに沿う → 電装ハーネス | 例：ハンドル左からエンジン左へ→クラッチケーブル |
| ② 太さ（線径） | 直径で用途を推定 | ・細い（2〜5mm）→ 信号線・センサー線・中太（6〜10mm）→ 燃料・クラッチ・スロットル・太い（12〜20mm）→ 冷却・油圧ホース | 例：太くて硬い黒ゴム＝ラジエーターホース |
| ③ 材質・質感 | 表面のツヤ・柔軟性 | ・ツヤありビニル → 電装／燃料ライン・マット黒ゴム → 冷却／油圧系・金属メッシュ → ブレーキ／油圧式クラッチ | 例：メッシュシルバー＝ブレーキホース確定 |
| ④ 接続部の形状 | 端子・継手の種類 | ・六角ナット／バンジョーボルト → 油圧系・差し込み／ギボシ／コネクタ → 電装系・ホースバンド固定 → 燃料・冷却系 | 例：キャリパーにボルト留め＝ブレーキホース |
| ⑤ 動き（可動性） | 操作で動くか固定か | ・ハンドル操作と連動 → ケーブル系・動かない固定線 → 電装／油圧系 | 例：ハンドルを回すと少したわむ黒線＝スロットルケーブル |
| ⑥ 色・被覆の違い | 塗色で機能を区別 | ・黒＝一般電装／操作系・透明／黄褐色＝燃料系・シルバー＝メッシュ油圧・青／赤線＝高電圧系 | 例：赤太線→イグニッションコード、透明ホース→燃料ライン |
| ⑦ 温度と耐熱構造 | エンジン近くの素材変化 | ・高温部＝耐熱ゴム・メッシュ管・低温部＝PVC・樹脂管 | 例：マフラー近くの黒太線＝耐熱ラジエーターホース |
| ⑧ 束ね・固定方法 | 配線処理の仕方 | ・黒テープ・スパイラルチューブ → 電装束・金属クランプ → 油圧・冷却系・樹脂バンド → 操作ケーブル | 例：フレーム内側を結束＝ハーネス束 |
リンク
リンク
🔧 実車観察のステップ（おすすめ手順）
| 手順 | 観察ポイント | コツ |
|---|---|---|
| ① ハンドル周辺を観察 | レバーから出る線の数・動き | 左側＝クラッチ／右側＝スロットル・ブレーキ。太さや金具で区別。 |
| ② タンク下を覗く | ケーブルの集中・分岐部 | 燃料ホースやメインハーネスの集合地点。束ね方の違いに注目。 |
| ③ エンジン側面 | 金属継手やナット形状 | ブレーキやクラッチホースが多い。ナット付き→油圧系。 |
| ④ フレーム沿い | 束ね線の有無 | テープ巻き・クランプ固定は電装束線。 |
| ⑤ リア周辺 | リアブレーキラインやウインカー線 | リザーバータンクからキャリパーへのルートが見やすい。 |
リンク
📷 模型化のための「観察メモ」項目（実車スケッチ時）
| 記録項目 | 例 |
|---|---|
| 線の出発点と終点 | 例：右レバー→マスター→キャリパー前右 |
| 途中の固定箇所 | 例：フォーク根元・フレームクランプ |
| 素材感 | ツヤ有・マット・金属光沢など |
| 色 | 黒・灰・透明・シルバー・赤など |
| 曲がり方 | ゆるやか・急角度・交差 |
| 接続端子の形状 | ボルト・カプラ・差込など |
リンク
🧩 見分けやすい代表例（視覚早見）
| 外観 | 用途 | 一言メモ |
|---|---|---|
| 太くて黒マット、ラジエターへ接続 | 冷却ホース | 高温耐性重視。 |
| 銀色メッシュ、キャリパーやマスター直結 | ブレーキホース | 高圧対応。 |
| 半透明でやや黄ばみ、キャブへ接続 | 燃料ホース | ガソリン系。 |
| 細い黒線でハンドル操作と動く | スロットル・クラッチケーブル | 柔軟＋細径。 |
| 束ねた細線が車体内部を通る | メインハーネス | 黒テープで固定。 |
| 太め赤線→プラグ直結 | イグニッションコード | 高電圧。 |
🎨 模型に活かすポイント
・見分けがついたら「線径・色・位置」で区別再現。
・ケーブル系＝“動きあるカーブ”、ホース系＝“固定で直線気味”。
・ホース端に金属色フィッティング、ケーブル端にゴムブーツを塗装で再現すると一気に本物感が増します。
・透明チューブ系（燃料・リザーバー）は内部着色で“中身の存在”を演出できます。
・ケーブル系＝“動きあるカーブ”、ホース系＝“固定で直線気味”。
・ホース端に金属色フィッティング、ケーブル端にゴムブーツを塗装で再現すると一気に本物感が増します。
・透明チューブ系（燃料・リザーバー）は内部着色で“中身の存在”を演出できます。
「違いがわかる目が、リアルを生み出す手を導く。」
