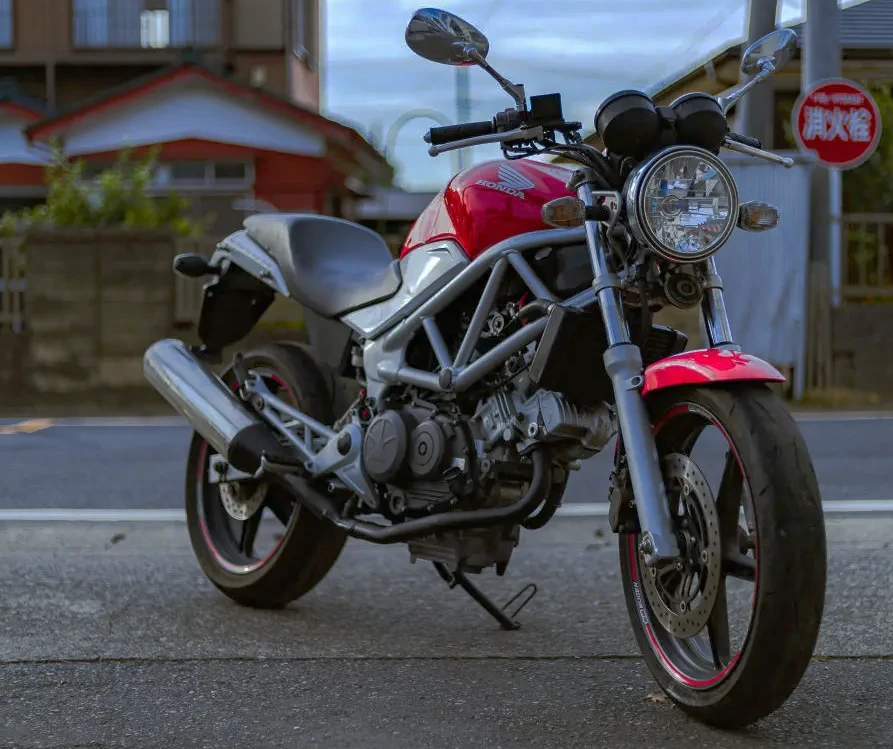

VTR250（MC33）で採用された「セミダブルクレードル＋トラス補強方式」
VTR250（MC33）で採用された「セミダブルクレードル＋トラス補強方式」を技術的かつ構造的に解説します。
🧩 「セミダブルクレードル＋トラス補強」方式とは
🔹 構造の基本
VTR250（MC33）は、単なるトラスフレームではなく、「セミダブルクレードル構造」をベースにトラス状の補強パイプを組み合わせた複合構造です。
これは、ホンダ独自のバランス思想「剛性の分散と柔軟性の共存」を実現したものです。
リンク
🏗️ 構造イメージ（概略図）
┌─────────────── トップパイプ（ヘッドチューブ接続）
│
[●]───┬───[●]───┬───[●]
エンジン上部 │ │ │
│ │ │
─────┘ │ └──── トラス補強パイプ（三角構造）
[◎] エンジン下部マウント（メンバー兼用）
・メインフレームは左右2本のスチールパイプがエンジンを包み込み（＝セミダブルクレードル）。
・その上下を細径の補強パイプ（トラス）で連結して、ねじれ剛性を高めています。
・エンジンはストレスメンバー（荷重分担部品）として機能し、剛性をフレームと共有。
リンク
🔹 セミダブルクレードルとは
・「ダブルクレードル」＝エンジンを上下左右から囲む2本パイプ構造。
・「セミダブル」＝下部で左右を連結せず、軽量化と整備性を優先したタイプ。
・主にネイキッド・ロードスポーツに使われ、VTRではこの形にトラスを加えてねじれ剛性を補う設計。
🔹 トラス補強の役割
| 役割 | 効果 |
|---|---|
| ねじれ剛性の確保 | コーナリング時のフレーム歪みを抑える。 |
| 振動の分散 | Vツインの縦揺れ（一次振動）を三角構造で吸収。 |
| 軽量化 | 補強材を最小限にできるため、アルミより軽い。 |
| デザイン性 | 構造がそのまま外観になる“機能美”。 |
🔹 他車との比較（同時期）
| 車種 | フレーム形式 | 特徴 |
|---|---|---|
| VTR250（MC33） | セミダブルクレードル＋トラス補強 | 剛性・軽量・整備性・デザイン性のバランスが最良。 |
| CB400SF（NC31） | ダブルクレードル（スチール） | 剛性は高いが重量増。 |
| CBR250RR（MC22） | アルミツインスパー | サーキット志向、高剛性・軽量。 |
| モンスター400（DUCATI） | スチールトレリス | トラス単体で剛性を確保。ホンダとは補強思想が異なる。 |
リンク
🔹 設計思想の要点
・ホンダは「剛すぎない剛性」を好むメーカーであり、 あえてフレームに“しなり”を残すことで路面追従性を高めている。
・この思想は、レーサーRC30やBROSなどにも通じる。
・つまり、VTR250の構造は「街乗りでもコントロールしやすい柔構造」として設計されている。
リンク
💬 一言まとめ
「セミダブルクレードル＋トラス補強」は、ホンダが“速さよりも安心感”を追求した構造美です。 剛性と優しさの両立こそ、VTRの最大の魅力でした。
名言 「固さではなく、しなやかさが速さを生む。」
