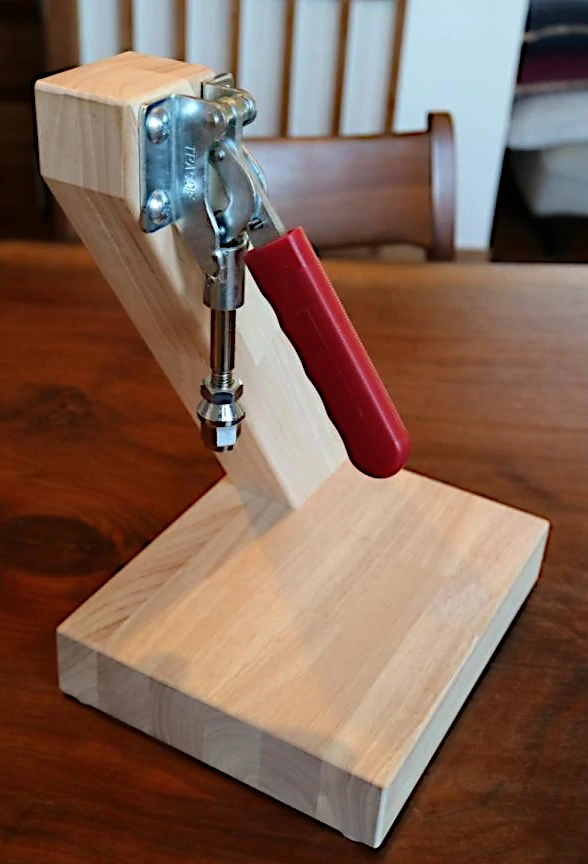

自作「菱目打ち機（トグルクランプ式）」の作り方
自作「菱目打ち機（トグルクランプ式）」の作り方についてご紹介します。
🧱 必要部材一覧（材料費 約3,000円想定）
📏 木材（SPF材 1×4）
| パーツ | 本数 | 寸法（mm） | 用途 |
|---|---|---|---|
| ベース（土台） | 1 | 250 × 90 × 19 | 全体の安定用 |
| 支柱（左右） | 2 | 180 × 90 × 19 | クランプの固定柱 |
| 天板（連結） | 1 | 90 × 90 × 19 | 支柱を固定する上部板 |
| 作業台（任意） | 1 | 100 × 100 × 10〜 | 革を置く作業面 |
🔩 金具・工具類
| 名称 | 数量 | 備考 |
|---|---|---|
| トグルクランプ（TPA50F推奨） | 1 | 横押し式（Amazon 約1,000円） |
| ドリルチャック（M8シャフト用） | 1 | 菱目打ちの保持用。ホームセンター等で入手可 |
| M8ボルト（約40〜50mm） | 1 | チャック固定用 |
| ワッシャー・ナット | 2〜3 | 締めつけ・ガタ防止用 |
| 木ネジ（30〜40mm） | 数本 | 木材の固定用 |
| 接着剤（2液式エポキシ） | 1 | ドリルチャックの強固固定用 |
リンク
リンク
✏️ 簡易設計図（テキスト図）
plaintext
[ 上面図 ]
┌────────────┐
│ 天板（90×90） │ ← 支柱固定用
└┬──────────┬┘
│ 支柱（左右 180×90）│
┌┴──────────┴┐
│ ベース（土台 250×90）│
[ 側面図 ]
↑レバー押し込み
┌────────────┐
│ トグルクランプ本体 │
└─────┬───────┘
↓
[ドリルチャック]
│
（革）
│
┌────────┐
│ ゴム板 or 台板 │
└────────┘
🪚 組立時のポイント
・支柱は“垂直”が最重要 ズレると押し下げ方向がずれるため。
・ドリルチャックは強力接着＋ナット固定 刃がブレないように。
・クランプの先端は、握りやすいようにレザークラフトで製作。
・ドリルチャックは強力接着＋ナット固定 刃がブレないように。
・クランプの先端は、握りやすいようにレザークラフトで製作。
🖋 一言まとめ
簡素な構造でも、力の伝達と固定さえしっかり設計すれば「安定・静音・高精度」の3拍子がそろいます。 このDIY菱目打ち機は、家庭でも使いやすい“工房の右腕になってくれるでしょう。
