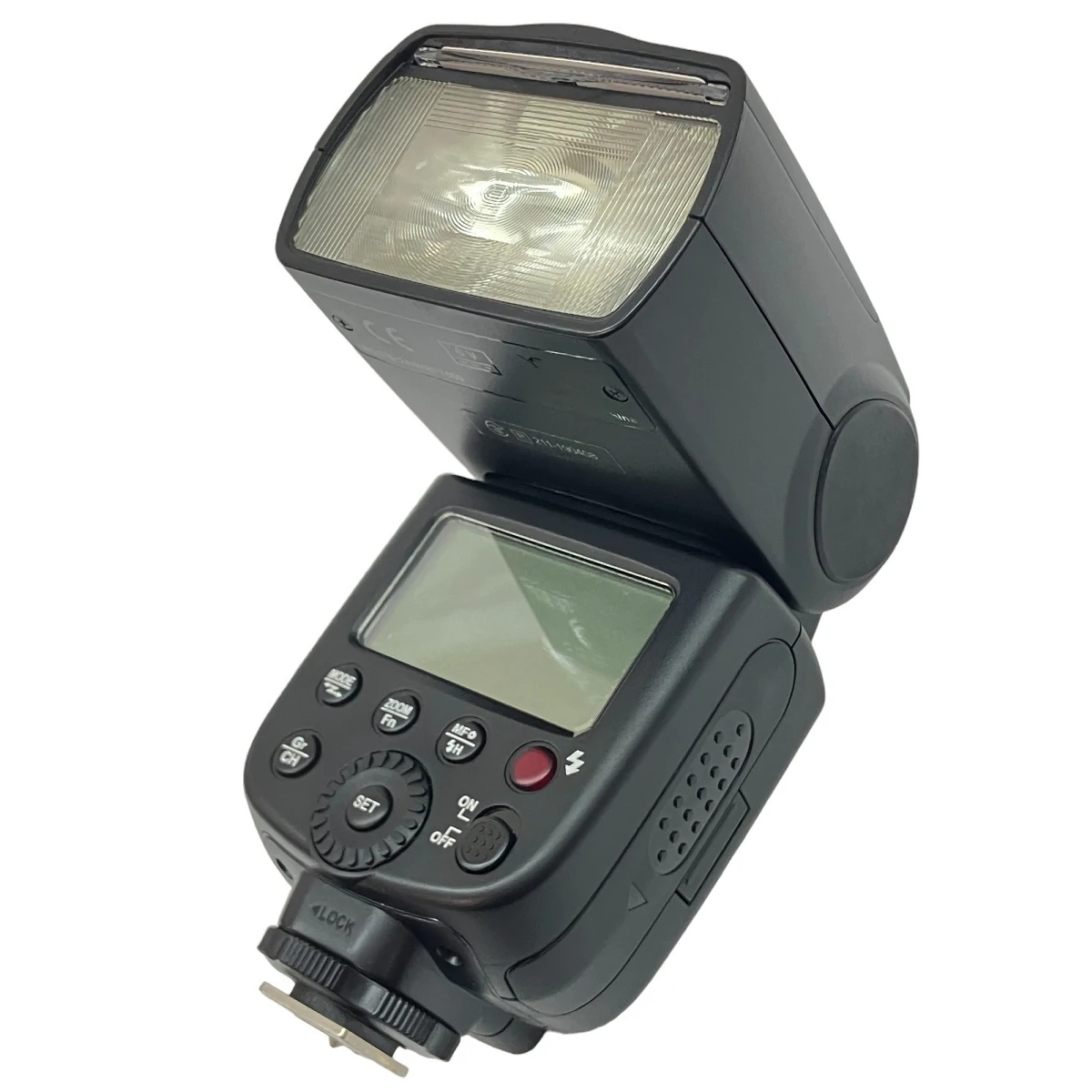

GODOX TT600構造解説 道具の構造を知れば、光はもっと自由になる
GODOX TT600 の構造を、内部ユニットごとに分かりやすくご紹介します。
1. 外装および操作部
① ホットシュー部（固定金属 + シグナル端子）
・中央 シンクロ信号
・外側 固定用レール
・PC端子なし（ワイヤレス主体の設計）
・中央 シンクロ信号
・外側 固定用レール
・PC端子なし（ワイヤレス主体の設計）
② 操作パネル（LCD + ボタン + ロータリー）
・モノライト系 Godox UI と共通思想
・モード切替 M / Multi / Slave
・グループ・チャネル設定はここで操作
・モノライト系 Godox UI と共通思想
・モード切替 M / Multi / Slave
・グループ・チャネル設定はここで操作
③ 電池室
・単三電池4本
・2直列 × 2並列の構成で高電流に対応
・落下衝撃が集中する“弱点部位”でもある
・単三電池4本
・2直列 × 2並列の構成で高電流に対応
・落下衝撃が集中する“弱点部位”でもある
リンク
2. 発光部（ヘッド内部）
スピードライトの“心臓部”。TT600 も基本構造はプロ機と同じ。
① キセノンフラッシュチューブ（Xenon Tube）
・高電圧点灯
・前方に透明ガラス保護板
・ガイドナンバー GN60 を支える高効率管
・高電圧点灯
・前方に透明ガラス保護板
・ガイドナンバー GN60 を支える高効率管
② リフレクター（銀鏡反射板）
・発光効率を最大化する樹脂＋金属蒸着仕様
・形状は長方形で照射範囲を制御
・発光効率を最大化する樹脂＋金属蒸着仕様
・形状は長方形で照射範囲を制御
③ ズーム機構（モーター + レール）
・ヘッド内部に小型モーター
・24–200mm の照射角を調整
・レールで前後に鏡枠を移動
・ヘッド内部に小型モーター
・24–200mm の照射角を調整
・レールで前後に鏡枠を移動
④ チルト・ローテーション関節
・水平180°左右回転
・上90°チルト
・内部には太めのトルクギアと配線が通る
・水平180°左右回転
・上90°チルト
・内部には太めのトルクギアと配線が通る
リンク
3. 高電圧ユニット（フラッシュの核心）
① メインコンデンサー（高耐圧・大容量）
・約 300V 〜 330V にチャージ
・1発の閃光エネルギーはここに蓄電
・経年劣化部位の筆頭（放電時間が伸びる原因）
・約 300V 〜 330V にチャージ
・1発の閃光エネルギーはここに蓄電
・経年劣化部位の筆頭（放電時間が伸びる原因）
② インバーター回路（チャージ部）
・電池の1.2V〜1.5V → 約300Vへ昇圧
・高周波トランス + FET ドライバ
・ここが弱ると「チャージが遅い」症状が出る
・電池の1.2V〜1.5V → 約300Vへ昇圧
・高周波トランス + FET ドライバ
・ここが弱ると「チャージが遅い」症状が出る
③ トリガートランス（点灯用）
・点火電圧を一瞬で 3kV 以上にブースト
・キセノン管に火花を飛ばす役割
・点火電圧を一瞬で 3kV 以上にブースト
・キセノン管に火花を飛ばす役割
4. 制御基板（マイコン + RFユニット）
① メインPCB（制御ボード）
・発光量計算（M時の光量比）
・温度管理（過熱プロテクト）
・モーター駆動・UI制御を統合
・発光量計算（M時の光量比）
・温度管理（過熱プロテクト）
・モーター駆動・UI制御を統合
② RF送受信モジュール（2.4GHz）
・Godox Xシステムの心臓
・TT600 は TTL非対応だが、無線制御は強力
・送受信距離 屋外 100m 以上（理論）
・Godox Xシステムの心臓
・TT600 は TTL非対応だが、無線制御は強力
・送受信距離 屋外 100m 以上（理論）
5. 放熱・保護構造
① 温度センサー（サーミスタ）
・キセノン管近くにあり
・過熱時は強制カット（ERR表示）
・キセノン管近くにあり
・過熱時は強制カット（ERR表示）
② 放熱プレート
・フラッシュ管の裏に固定
・高速連写時の熱を分散
・上位機（V860IIなど）より小型
・フラッシュ管の裏に固定
・高速連写時の熱を分散
・上位機（V860IIなど）より小型
③ サーマルカット基準
・連続発光しすぎると自動減速
・ニッケル水素電池だと回復早い
・連続発光しすぎると自動減速
・ニッケル水素電池だと回復早い
リンク
6. 構造を理解することでわかるTT600の“性格”
| 項目 | 特徴 |
|---|---|
| 電源 | 単三電池 → 交換しやすいが発熱しやすい |
| 放電性能 | GN60の高光量、コンデンサーは大容量 |
| 耐久性 | ヘッド回転部に負荷が集中（要注意） |
| 修理性 | 基板・コンデンサーは交換前提で構造分離 |
| カスタム性 | RFユニット搭載でワイヤレス運用が強い |
TT600はTTLこそ非搭載ですが、構造はしっかりしており、 「光量・耐久・シンプル操作」の三拍子が揃った“基本に忠実なスピードライト” と言えます。
