ホットシュー信号（Hot Shoe Signals）完全解説‐ストロボ制御の“指令用データバス” として進化
ホットシュー信号は、「カメラからストロボへ光を制御するための“電気信号”セット」 です。
一見ただの金属の爪に見えますが、 その裏には TTL・HSS・ズーム・発光補正・モデル灯制御 など 大量の情報が流れています。
ここでは、
・ホットシューの構造
・メーカー別のピン配置
・どんな信号が流れているか
・TTLとHSSの仕組み
・メーカー別のピン配置
・どんな信号が流れているか
・TTLとHSSの仕組み
を前向きに、丁寧にまとめます。
🎯 結論
ホットシューは、 “ストロボを発光させるための多接点コネクタ”。
中心ピン以外の端子はすべて TTL/HSS/制御信号 を担っています。
1️⃣ ホットシューの基礎構造
一般的なカメラのホットシューはこのような構造です。
┌────────────────────┐
│ [LEFT RAIL] [RIGHT RAIL] ← GND（共通アース）
│ ■ ● ● ● ■
│ │ │ │ │ │
│ Side TTL Data Ready etc.
│
│ ●（中央ピン）＝発光トリガー
└────────────────────┘
リンク
2️⃣ 種類別 ホットシューで流れる信号
🔵 ① 中央ピン（Center Pin）【世界共通】
「発光せよ」 という単純なスイッチ信号。
・シャッターが切れた瞬間に GND に接触
・ストロボが発光
・マニュアルストロボはこのピンだけで動作
・シャッターが切れた瞬間に GND に接触
・ストロボが発光
・マニュアルストロボはこのピンだけで動作
※ TTLもHSSもこの「発光開始信号」が起点。
リンク
3️⃣ 各メーカーの多接点（TTL/HSS/制御信号）
中央ピン以外は TTL時代（1980年〜）に追加された独自端子。
🔵 Canon（EOS）：E-TTL 信号
● 中央ピン (X-sync)
● データ (E-TTL情報)
● クロック（同期）
● フラッシュ準備完了（Ready）
● ズーム制御
● 露出補正Canonは シリアル通信（デジタル通信） で TTLデータを送る方式。
🔵 Nikon i-TTL（D-TTLの後継）
● 中央ピン
● デジタル通信（iTTL）
● Ready（充電完了）
● モデリングライト
● ズーム
● フラッシュ識別
Nikonは アナログ＋デジタル混在のTTL通信 が特徴
🔵 Sony（MI Shoe Multi Interface Shoe）
Sonyは最も複雑で、ピン数が多い。
前面ピン デジタル I/O
背面ピン TTL/HSS/電源共有
底面ピン マイク・LCD・アクセサリ制御
Sonyはホットシューを “アクセサリ用データバス”にしている珍しい例。
前面ピン デジタル I/O 背面ピン TTL/HSS/電源共有 底面ピン マイク・LCD・アクセサリ制御 Sonyはホットシューを “アクセサリ用データバス”にしている珍しい例。
🔵 Fuji / Panasonic（MFT）
TTLの仕組みはCanonに近い。
・TTLデータ
・HSS信号
・ズーム
・Ready
・カメラ識別
・HSS信号
・ズーム
・Ready
・カメラ識別
リンク
4️⃣ ホットシュー信号の実際の流れ（TTL撮影）
TTL撮影時、ホットシュー内では 膨大なデータ がやり取りされます。
📌 TTL処理のリアルステップ
① シャッター半押し
↓ 露出情報（ISO/絞り/距離）がホットシュー経由でストロボへ送られる
② プリ発光命令（ホットシュー → ストロボ）
③ カメラ内部測光
④ TTL光量データがホットシュー経由でストロボへ
⑤ 発光開始
⑥ 発光量が規定に達したら「STOP」信号
→ IGBTが発光をカット
つまり ホットシューは TTLの司令室。
リンク
5️⃣ HSS（高速同調）はどういう信号？
HSSでは、 スリットシャッターが走る間ずっとパルス発光が必要。 ホットシューは以下の命令を送っています。
① HSSモードON
② 発光パルスの開始タイミング
③ 発光パルスの持続命令（シリアル通信）
④ 発光ストップ

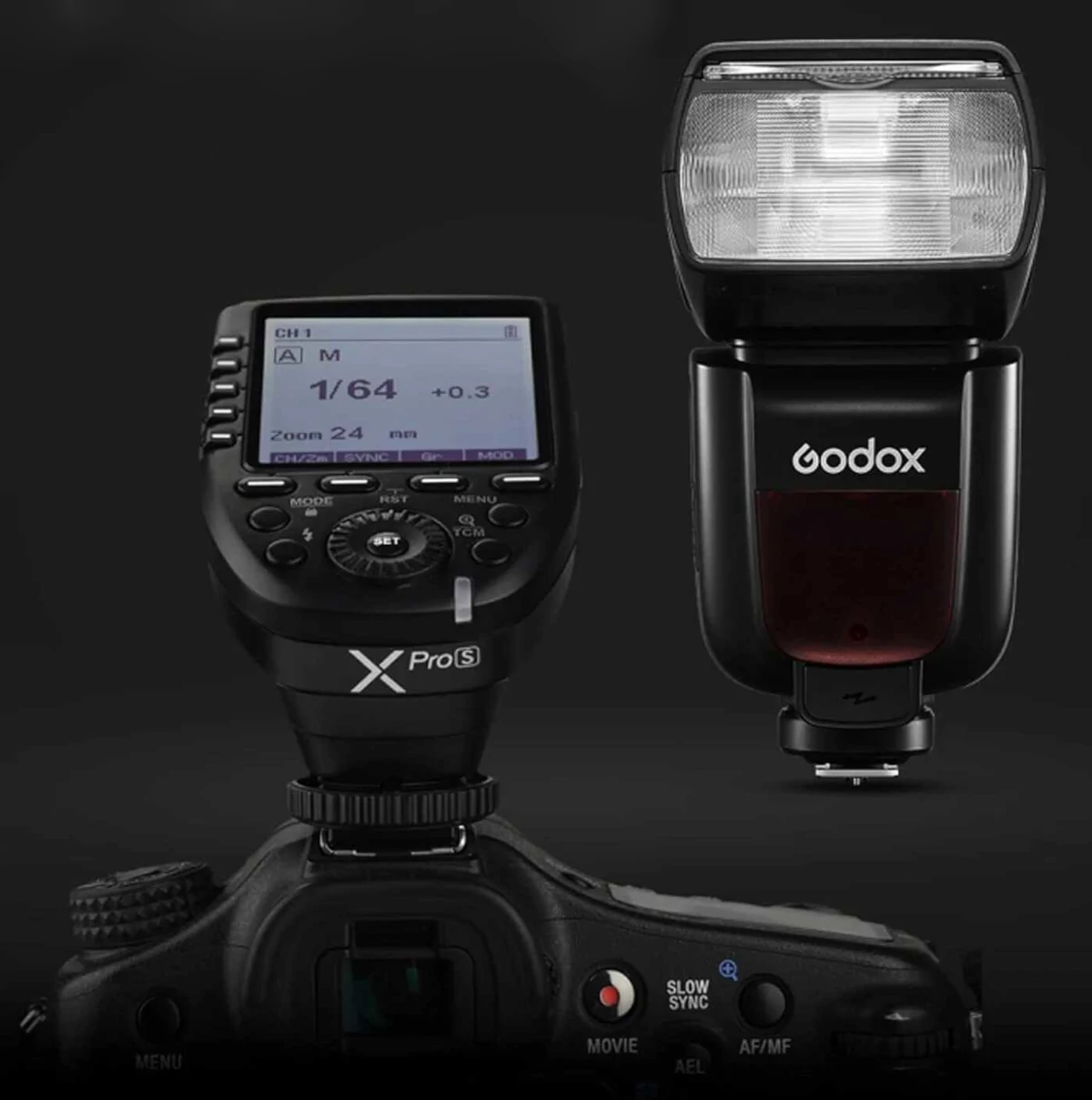

カメラごとにパルス周期が違うため、 XProなどのトリガーはメーカー別に変換処理をしているのです。
リンク
6️⃣ マニュアル（M）発光のときは？
実はとてもシンプルで、 中央ピンが接地 → 発光 だけです。 他のピンは一切必要ありません。
7️⃣ ホットシュー信号が果たした歴史的役割
・1980年代 TTL誕生（多接点化）
・1990年代 マルチピンによる高精度化
・2010年代 情報量増加（HSS・ズーム制御）
・2020年代 無線TTL化（ホットシューは司令塔へ）
・1990年代 マルチピンによる高精度化
・2010年代 情報量増加（HSS・ズーム制御）
・2020年代 無線TTL化（ホットシューは司令塔へ）
特に Godox X System がケーブルから電波へ移行 させたため、 ホットシューは「カメラ → トリガーの情報伝送専用端子」になりました。
リンク
🌟 まとめ ホットシュー信号とは？
中央ピン 発光
周辺ピン TTL・HSS・ズーム・露出補正などの制御情報
メーカー別の独自通信（Canon / Nikon / Sony など）
ホットシューは、 ストロボ制御の“指令用データバス” として進化してきました。
名言 「小さな接点が、光のすべてを動かしている。」
