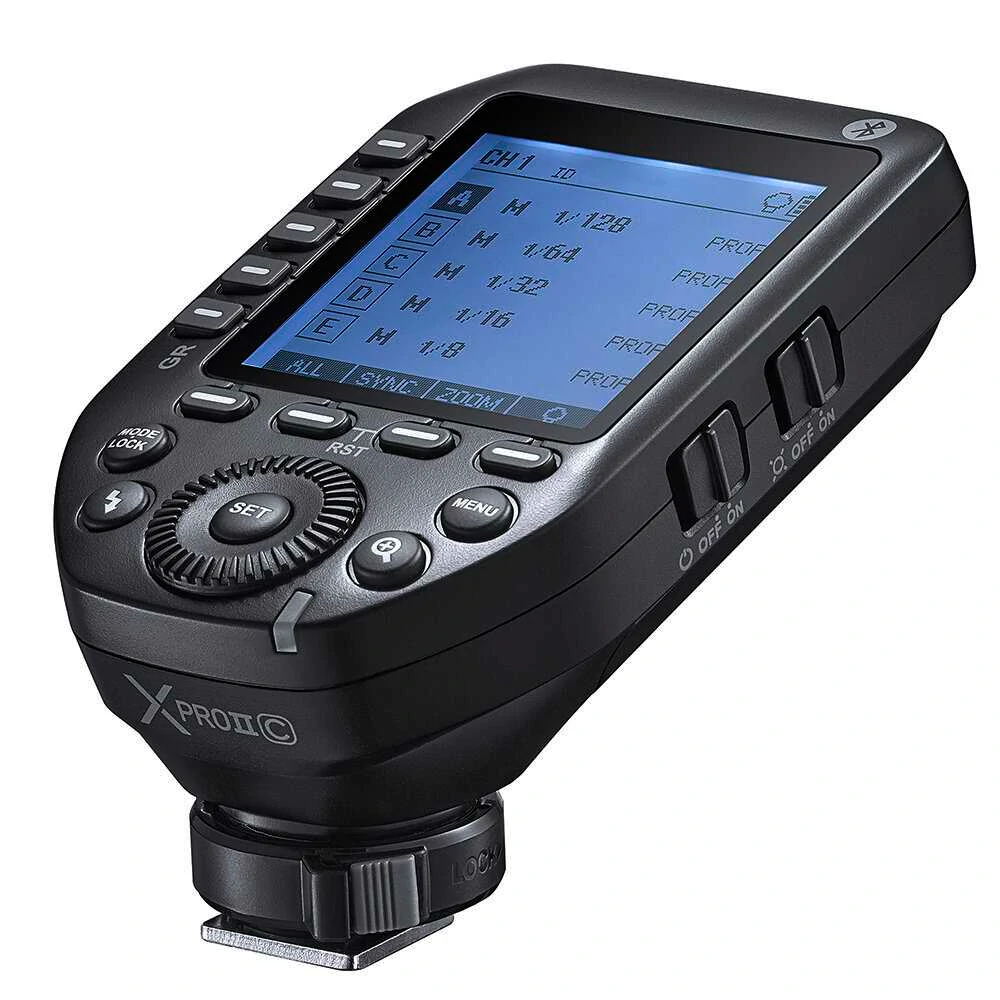

トリガーの仕組み‐TTL・HSS・多灯を支える“光のコントロールセンター
” トリガー（Trigger）の仕組みは、“カメラ →（トリガー）→ ストロボに発光タイミングを伝える”という一見シンプルなものに見えますが、
実際には TTL・HSS・多灯制御・電波制御・プロトコル変換 など高度な技術が詰まっています。
1️⃣ トリガーとは何をしているのか？
✔ 基本の役割
カメラのシャッターと同時にストロボを発光させる命令を送る装置。
昔は単純に「発光しろ」というスイッチでしたが、 現代では下記の情報までやり取りします。
・発光タイミング
・TTLの発光量
・HSSタイミング（高速同調）
・グループ設定（A/B/C …）
・発光モード（TTL / M）
・ズーム位置
・モデリングライト制御
・電波チャンネル
・IDコード
・TTLの発光量
・HSSタイミング（高速同調）
・グループ設定（A/B/C …）
・発光モード（TTL / M）
・ズーム位置
・モデリングライト制御
・電波チャンネル
・IDコード
つまり、今のトリガーは“小さな通信コンピュータ”です。
リンク
2️⃣ 基本構造（シンプル版）
カメラ（ホットシュー）
↓（電気信号）
トリガー（送信機）
↓（ケーブル or 光 or 電波）
ストロボ（受信機）
3️⃣ 仕組みの進化（歴史順）
◆ ① PCシンクロ（電気接点）
・ただの電気スイッチ
・接点が閉じるとストロボが発光
・TTL/HSS不可（単なるトリガー）
・接点が閉じるとストロボが発光
・TTL/HSS不可（単なるトリガー）
ホットシューの中心ピンが接地 → 発光
◆ ② 光スレーブ（受光センサー）
・他のストロボの光を検知して発光
・プリ発光があるTTLには不向き
・プリ発光があるTTLには不向き
光を検知 → 内部回路が発光命令 → 発光◆ ③ 光通信TTL（Nikon CLS / Canon E-TTL Wireless）
・マスター側が「プリ発光」で命令を送る
・スレーブ側が光のモールス信号を読む
・屋外が弱点
・スレーブ側が光のモールス信号を読む
・屋外が弱点
短い光のパルス → スレーブ側で解析 → TTL情報を復元 ◆④ 電波TTL（2.4GHz）
現在の標準方式。 2.4GHz電波で TTL/HSS/グループ制御を送る。
大きく分けて
🎯 電波TTLの仕組み（本質）
① カメラがTTL/HSS情報をトリガーに送る （ホットシューの多接点通信）
② トリガー内部でTTL情報をパケット化 （メーカー独自の“通信プロトコル”）
③ 2.4GHzで無線送信 （デジタル信号で送る）
④ ストロボ側の受信部がプロトコルを解読 （Godox＝Xプロトコル、Profoto＝AirTTLなど）
⑤ ストロボの IGBT で発光量を高速制御 （TTLの光量ストップは IGBT が担当）
② トリガー内部でTTL情報をパケット化 （メーカー独自の“通信プロトコル”）
③ 2.4GHzで無線送信 （デジタル信号で送る）
④ ストロボ側の受信部がプロトコルを解読 （Godox＝Xプロトコル、Profoto＝AirTTLなど）
⑤ ストロボの IGBT で発光量を高速制御 （TTLの光量ストップは IGBT が担当）
リンク
4️⃣ トリガー内部は“小さな通信装置”
■ 内部で行っている動作
1. カメラとTTL情報のやり取り（メーカー独自）
2. 電波用の通信データに変換（パケット化）
3. 発光命令・光量データを送信
4. ストロボからの応答（充電完了など）を受信 実際には 双方向通信（トリガー⇄ストロボ） になっています。
2. 電波用の通信データに変換（パケット化）
3. 発光命令・光量データを送信
4. ストロボからの応答（充電完了など）を受信 実際には 双方向通信（トリガー⇄ストロボ） になっています。
例えば
・ストロボの充電完了情報をトリガー側で確認
・グループA/B/Cの光量を画面に表示
・HSSに必要なパルス発光の同期タイミングを決定
・ストロボの充電完了情報をトリガー側で確認
・グループA/B/Cの光量を画面に表示
・HSSに必要なパルス発光の同期タイミングを決定
リンク
5️⃣ TTLの仕組みをトリガーがどう扱うか？
TTLを電波で送る時の流れ
① カメラがカメラ内部のTTL測光に基づく「発光量」データを生成
② ホットシュー経由でトリガーに送信
③ トリガー内部のCPUがTTL情報をパケット化
④ 2.4GHzでストロボへ送信
⑤ ストロボ側の受信回路がTTL情報を復号
⑥ ストロボ側IGBTが発光を途中で止める → TTL完成
TTLは 「光量を途中でカットする制御」 が本質なので、 トリガーは「そのカット命令を無線で送る役割」をしている。
6️⃣ HSS（ハイスピードシンクロ）のときは？
HSSでは、 シャッターがスリット状に走っている間ずっと発光し続ける必要があります。 トリガーは
① カメラからHSSモード信号を受け取る
② ストロボに“連続パルス発光”データを送信
③ ストロボがIGBTで高速パルス発光を実行
リンク
代表システムの仕組み比較
| システム | プロトコル | TTL対応 | HSS | 特徴 |
|---|---|---|---|---|
| Godox X System | Xプロトコル | ◎ | ◎ | 全メーカーTTL対応（革命） |
| Profoto AirTTL | AirTTL | ◎ | ◎ | 高信頼、遅延ごく少ない |
| Canon RT | RTプロトコル | ◎ | ◎ | 屋外最強クラス |
| Nikon Radio CLS | CLS-R | ◎ | ◎ | TTL精度高い |
| Sony Radio | MI専用 | ◎ | ◎ | 新世代機で安定 |
8️⃣ Godoxが特別視される理由（内部仕組み）
Godoxのトリガーは、 各メーカーのTTLプロトコルをトリガー内部で“翻訳”する。
Canon TTL →（翻訳）→ Xプロトコル → AD200（Canonモード）
Nikon TTL →（翻訳）→ Xプロトコル → AD200（Nikonモード）
Sony TTL →（翻訳）→ Xプロトコル → AD200（Sonyモード）
これが 電波TTL互換性革命 の核心です。
リンク
9️⃣ トリガーの未来
・スマホと完全同期
・Wi-Fi/5GHz 化
・LEDライト完全統合
・AIライティングの自動化
・メーカー横断TTLの完全統一
トリガーは“光の司令塔”へと進化し続けています。
🌟 まとめ
トリガーの仕組み＝ 電気信号（カメラ） → プロトコル変換（トリガー） → 2.4GHz通信 → IGBT制御（ストロボ） という高度な通信制御で成り立っている。
ただのスイッチではなく、 TTL・HSS・多灯を支える“光のコントロールセンター” です。
名言 「光を操る鍵は、小さなトリガーが握っている。」
