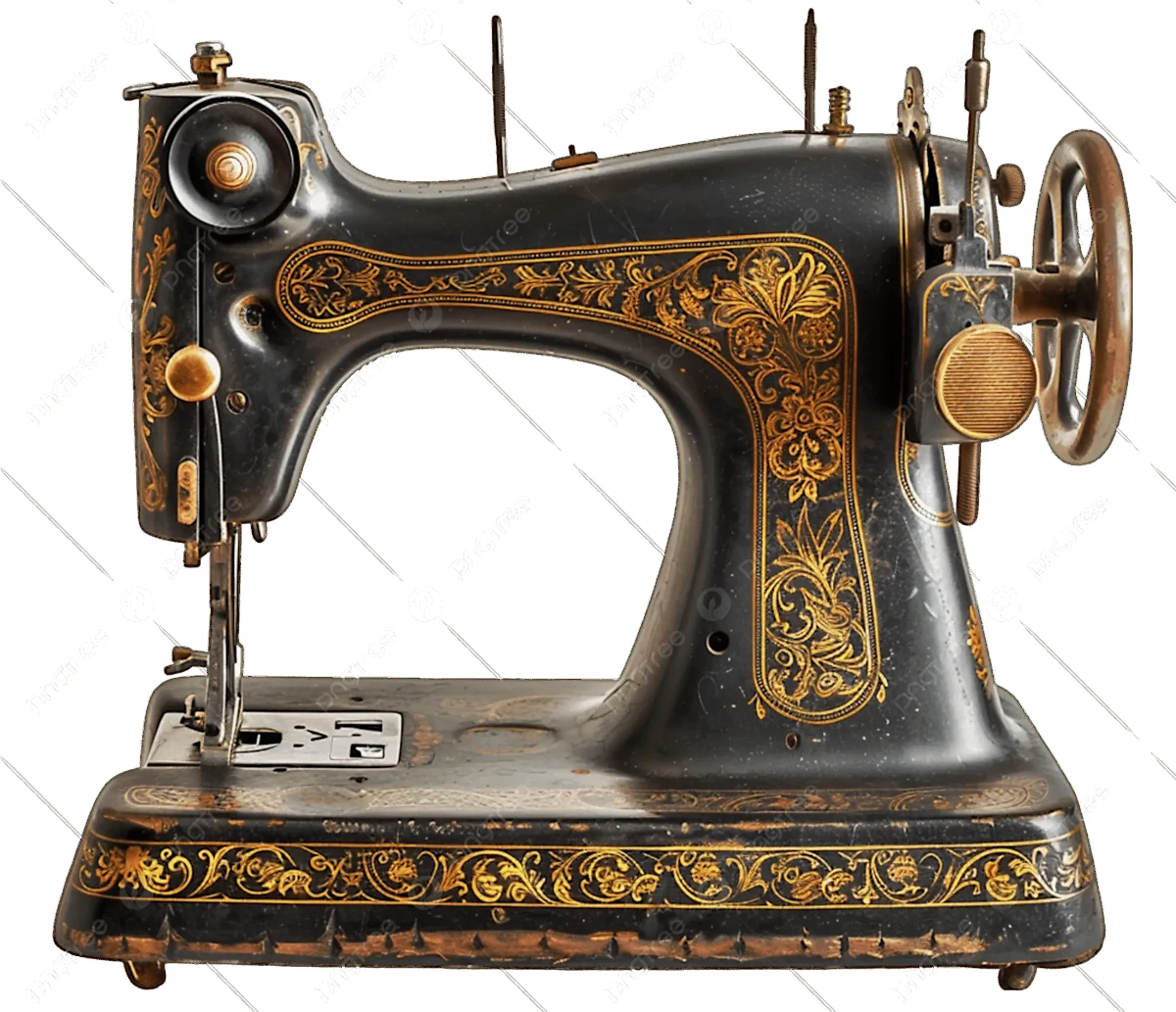

アンティークミシンの構造‐シンプルで頑丈な構造と人力駆動の仕組みが特徴
「アンティークミシンの構造」について解説します。特に19世紀後半から20世紀前半の家庭用・足踏み式ミシン（シンガー型など）を想定しています。
1. 基本構成
アンティークミシンは、現代の電動式と比べても構造はシンプルですが、縫製の基本原理（本縫い＝二本糸ロックステッチ）は変わりません。主要部分は以下の通りです。
上部
・針棒（Needle Bar） 上下運動で布を貫きます。
・押さえ金（Presser Foot） 布を押さえて送りを安定させます。
・送り歯（Feed Dog） 布を前進させる金属のギザ歯。
・天秤（Take-up Lever） 上糸を引き締め、縫い目を整えます。
・糸調子器（Tension） 上糸の張力を調整します。
・手回しハンドル／プーリー ベルトや手動で駆動。
・押さえ金（Presser Foot） 布を押さえて送りを安定させます。
・送り歯（Feed Dog） 布を前進させる金属のギザ歯。
・天秤（Take-up Lever） 上糸を引き締め、縫い目を整えます。
・糸調子器（Tension） 上糸の張力を調整します。
・手回しハンドル／プーリー ベルトや手動で駆動。
下部
・シャトル／ボビンケース 下糸を供給。アンティークでは「長舟シャトル」が多く使われました。
・下糸巻き装置 ボビンに下糸を巻き取る仕組み。
・釜（Shuttle Race / Bobbin Case） 針糸ループを捕らえ、下糸と交差させます。
・下糸巻き装置 ボビンに下糸を巻き取る仕組み。
・釜（Shuttle Race / Bobbin Case） 針糸ループを捕らえ、下糸と交差させます。
駆動部
・足踏みペダル（Treadle） 人力で回転運動を与えます。
・ベルト（革製） ペダルとミシン上部のプーリーをつなぎます。
・フライホイール 回転を針棒に伝達。
・ベルト（革製） ペダルとミシン上部のプーリーをつなぎます。
・フライホイール 回転を針棒に伝達。
2. 動作原理（ロックステッチ）
1. 針が下降して布を貫通。針穴から上糸ループが作られる。
2. シャトル（舟形ケース）がループを通過し、下糸と交差。
3. 針が上昇し、天秤が上糸を引き締める。
4. 送り歯が布を一定量進める。
2. シャトル（舟形ケース）がループを通過し、下糸と交差。
3. 針が上昇し、天秤が上糸を引き締める。
4. 送り歯が布を一定量進める。
→ このサイクルを繰り返して「本縫い」が完成。
3. 特徴
・動力 電気を使わず足踏み（トレッドル）方式。
・外観 鋳鉄製ボディ＋木製テーブル。装飾は金色の唐草模様が多い。
・シャトル型 初期は「長舟シャトル」を採用、その後「回転釜」や「半回転釜」へ。
・メンテナンス シンプルなため分解清掃・注油が容易。現在も実用可能なものが多い。
・外観 鋳鉄製ボディ＋木製テーブル。装飾は金色の唐草模様が多い。
・シャトル型 初期は「長舟シャトル」を採用、その後「回転釜」や「半回転釜」へ。
・メンテナンス シンプルなため分解清掃・注油が容易。現在も実用可能なものが多い。
4. 現代機との違い
・駆動方式 電動 → 足踏み。
・用途 家庭用の直線縫いが中心 → 現代はジグザグ・刺繍など多機能。
・耐久性 金属製で非常に頑丈。数十年〜百年以上動作可能。
・用途 家庭用の直線縫いが中心 → 現代はジグザグ・刺繍など多機能。
・耐久性 金属製で非常に頑丈。数十年〜百年以上動作可能。
まとめ
アンティークミシンは、シンプルで頑丈な構造と人力駆動の仕組みが特徴です。現在の電動式に比べると機能は限られますが、「本縫いの基本原理」は変わっていません。
美しい装飾と堅牢な設計により、骨董価値と実用価値を併せ持つ工芸品的存在です。
名言 「古き機械は遅くとも、確かな仕事をする。」
