主要なローカルネットワーク系プロトコルの通信図解‐「誰が誰に、どんな用件で話しかけるか」
主要なローカルネットワーク系プロトコルの通信図解をまとめました。それぞれのプロトコルがどのように機器同士のやり取りを行っているかを、シンプルな矢印と説明で表現しています。

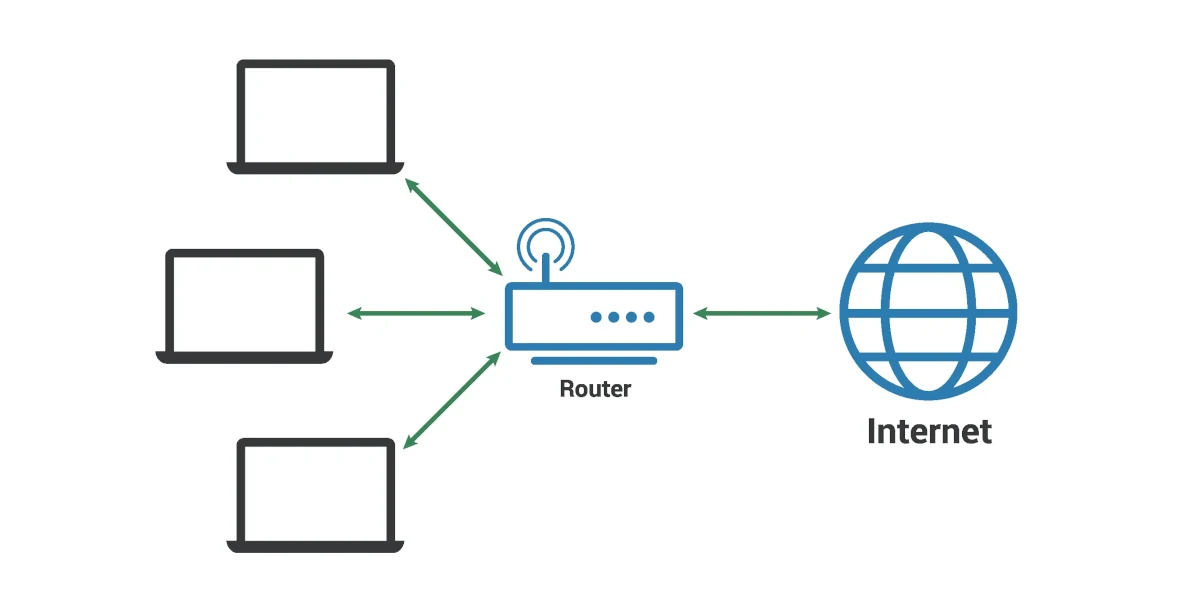

📡 プロトコルごとの通信図解
【1】DHCP（IPアドレス自動割り当て）
[PC/スマホ] ──┬─→ DHCP Discover（IPちょうだい）
│
└←─ DHCP Offer（このIP使っていいよ）
↓
（再送確認）
│
└→ DHCP Request（それ、もらいます。
│
└← DHCP Acknowledge（はい、どうぞ）
・主な用途
PCやスマホがLANに接続したときのIP・ゲートウェイ・DNSの自動設定
【2】ARP（IPアドレス⇔MACアドレスの変換）
[PC] ─→ ARP Request（192.168.1.1は誰？）
↓
[ルーター] ─→ ARP Reply（私です。MACアドレスは xx:xx:xx:xx）
・主な用途
IPアドレスに対応する物理アドレス（MAC）を調べて通信可能にする
【3】mDNS（ドメイン名のローカル解決）
[PC] ─→ mDNS Query（printer.local はどこ？）
↓
[プリンタ] ─→ mDNS Response（私です。IPは 192.168.1.20）
・主な用途
DNSサーバを使わずにLAN内の機器を名前で呼び出す（Bonjourなど）
【4】SMB（ファイル共有）
[PC] ─→ SMB接続要求（NAS共有フォルダ にアクセスしたい）
↓
[NAS] ─→ 認証要求（ユーザー名とパスワードをどうぞ）
↓
[PC] ─→ 認証情報を送信
↓
[NAS] ─→ アクセス許可 → ファイル一覧/読み書き開始
・主な用途
Windows系ネットワークのファイル・プリンタ共有プロトコル
【5】ICMP（ネットワーク診断）
[PC] ─→ ICMP Echo Request（ping 生きてます。？）
↓
[対象機器] ─→ ICMP Echo Reply（生きてます。）
・主な用途
通信可否の診断、pingコマンドなど
【6】LLDP（機器情報の通知）
[スイッチA] ─→ LLDPパケット送信（私はポート1、機器名 SW-Aです。
↓
[スイッチB] ← LLDPパケット受信（記録してマップ作成）
・主な用途
スイッチ同士やルーターとの接続関係を自動で可視化・管理
🧭 一覧まとめ（シンプル通信構造）
| プロトコル | 通信方向 | 主なやりとり（簡易説明） |
|---|---|---|
| DHCP | 双方向 | IPくれ → これ使ってOK → 確認 → 完了 |
| ARP | 一斉送信＋応答 | 誰が192.168.1.1？→ 私です！（MAC通知） |
| mDNS | 一斉送信＋応答 | ○○.localどこ？ → 私です！ |
| SMB | 双方向 | 接続→認証→共有→読み書き |
| ICMP | 双方向 | ping送信 → 応答 |
| LLDP | 一方向 | 自己情報を一定周期でブロードキャスト |
🌟 一言まとめ
