MINI-Z RWD MR-03 テクニカルガイド 要点まとめ

MINI-Z RWD MR-03 テクニカルガイド 要点まとめをご紹介します。

1) MR-03の特徴

・VCS（可変キャンバーサス）でストロークに応じてキャンバーが変化します。
・フロントトレッドはNarrow（N）/Wide（W）をタイロッド＋アッパー/ロアプレート交換で切替できます。
・モーターマウント4種（MM/RM/LM/HM）＋フロントN/Wの組み合わせで、歴代MINI-Zボディほぼ全対応です。
・ガイドには配線図／保護回路／LMマウントでLL化の手順も含まれます。
※トレッド＝左右タイヤ中心間距離です。

2) ボディ適合の確認（必ず最初に）

以下3点をデータ表で確認します。MR-03N/MR-03W それぞれの表を使用）。

・フロントトレッド N or W ・モーターマウント（シャシータイプ） MM / RM / LM / HM（※RMLはRMからリヤダンパー取外し）
・ホイールベース S=86 / M=90 / L=94 / LL=98 / 3L=102 / 4L=106（mm）

3) フロントN/W切替（要点）

・手順
 フロントサス分解 → タイロッド／アッパーカバー／ロアアームをN/Wに合うものへ交換 → 再組立。
・注意
 向き（アッパーカバー）とボールジョイントの確実な嵌合。
・代表パーツ
MZ401/403/406、MZW402（タイロッドセット）

4) モーターマウントとホイールベース

・MM S/M/L/LL/3L/4Lに対応（ケース分解・再組立でWB変更）
・RM S/M/Lに対応（RM/HMはリヤスプリング硬さがMM/LMと異なる）
・HM S/M/Lに対応
・LM WBは基本3L固定（102mm）
・ピニオン交換時は取説「Replacing Pinion Gear」を参照
・代表パーツ MZ203B/MZ206B/MZ207/MZ216/MZ301/MZ302/MZ305、ピニオン MZ6BK

重要な相違点（表）

項目 MM/RM/HM LM
デフシャフト長 約65mm（MZ207等） 約69mm（MZ302）
リヤスプリング系 RM/HM用：MZW213 MM/LM用：MZW202
ダンパーステー形状 共通（MM/RM/HM） LM専用形状（MZW305/306）
標準WB S/M/L/LL/3L/4L（型により） 3Lのみ

5) LMマウントでLLホイールベース化（特例）

可能
MZW305（ノーマルショック用）またはMZW306（フリクション用）などのオプションを使用します。
注意点
 ・LM標準の樹脂フリクションは流用不可 → 上記アルミステーを使用。
・LM専用デフ（MZ302/MZW302）に交換。
・リヤホイールのオフセットをボディ指定より–2へ（例 3.0→1.0）。MZH130W（マルチオフセット）で調整可。
・LMは他マウントよりリヤトレッドがワイドです。

6) 配線図のポイント（誤配線防止）

・基板電源 赤=＋／黒=－。黒モーター端子で黒の基板電源線を挟まないよう配索します。
・ポテンショメータ線（黒・黄・赤）は束ねてサーボプレートの溝に収めます。
・サーボモーターホルダー上を通し、ペアリングSW上で配線が重ならないようにします。

7) 保護回路（サーキットブレーカー）

・過電流時に自動遮断→約5分で復帰します。表面高温に注意）。
連続作動する主因と対処
 ・障害物に押し付け スロットルをすぐニュートラルへ。
・駆動抵抗過大 モーター外しで空転確認→糸くず/ゴミ清掃、ベアリング追加。
・ギヤ比不適 場所に対しハイギヤ過ぎ→出荷時比へ戻す。
・連続走行の熱ダレ 5〜10分ごとにクールダウン。モーター/FET寿命延長。

8) 代表スペアパーツ（抜粋）

・シャシー
 MZ501（MR-03/VE）、MZ402（小物）、MZ409（ビス）
・フロント
 MZ403（サス小物）、MZ404（サーボギヤ）、MZ405（セイバー）、MZ406（ロアアーム）、MZ407（シャフト）
・駆動
 MZ6BK（ピニオンセット）、MZ207（デフAssy）、MZ302（LMデフAssy）
・モーターマウント
 MZ301（MM）/MZ216（RM）/MZ156（HM）/MZ305（LM）
・リヤダンパー
 MZ206B、スプリング MZW202（MM/LM）/MZW213（RM/HM）

9) 実務Tips

・作業前に必ず“適合3点”を確認（トレッド／マウント／ホイールベース）。
・LM↔他型の混載はデフ長／ダンパー／オフセットで詰まりやすいので先に部品を揃えます。
・トラブル時は保護回路の復帰待ち＋駆動系清掃が最短です。

ひとことまとめ

MR-03は一つのメインシャシーで多車種を載せ替えできる設計です。N/W切替・WB変更・マウント差を正しく押さえれば、整備も改造もスムーズに進みます。
「基本を極める者だけが、応用を自在に操れる。」

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114570/feed/ 0 京商 Mini-Z MR-04 RWD の分解図‐構造を知ることは、自由を得ること https://kopenguin.com/post-114558/ https://kopenguin.com/post-114558/#respond Sat, 04 Oct 2025 02:21:59 +0000 https://kopenguin.com/?p=114558
  1. 京商 Mini-Z MR-04 RWD の分解図‐構造を知ることは、自由を得ること
    1. 📘 ページ構成と内容一覧
    2. ⚙️ 構造体系図（系統まとめ）
    3. 💡 技術的特徴と互換概要
    4. ✨ まとめ
    5. 「RCラジコンの基礎/入門」のご紹介
    6. RCラジコンQ&Aのご紹介｜まとめ
    7. RCラジコンのモデル/シャーシ関連のご紹介
    8. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    9. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    10. 「RCラジコン」についてご紹介|Top
    11. 【プラモデルTOP】プラモデル関連ページのご紹介
    12. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    13. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    14. 【ゲームTOP】ゲーム関連ページのご紹介
    15. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    16. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

京商 Mini-Z MR-04 RWD の分解図‐構造を知ることは、自由を得ること

京商 Mini-Z MR-04 RWD の分解図（Exploded View） をご紹介します。

📘 ページ構成と内容一覧

ページ タイトル 主な構成部品 備考

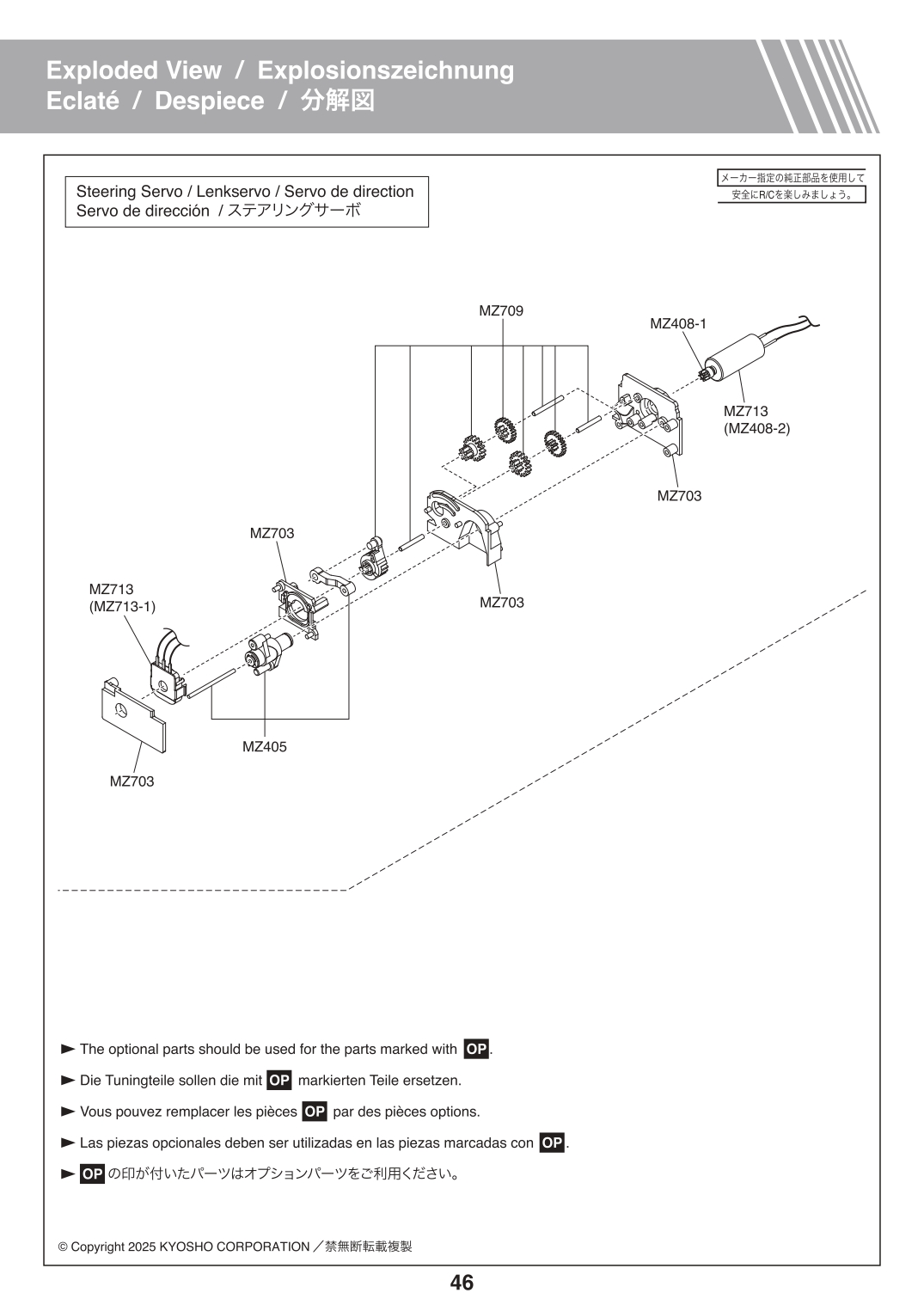

46 Steering Servo（ステアリングサーボ） MZ703, MZ709, MZ713, MZ405 サーボギヤとケース構成。モーターユニット MZ408 系。

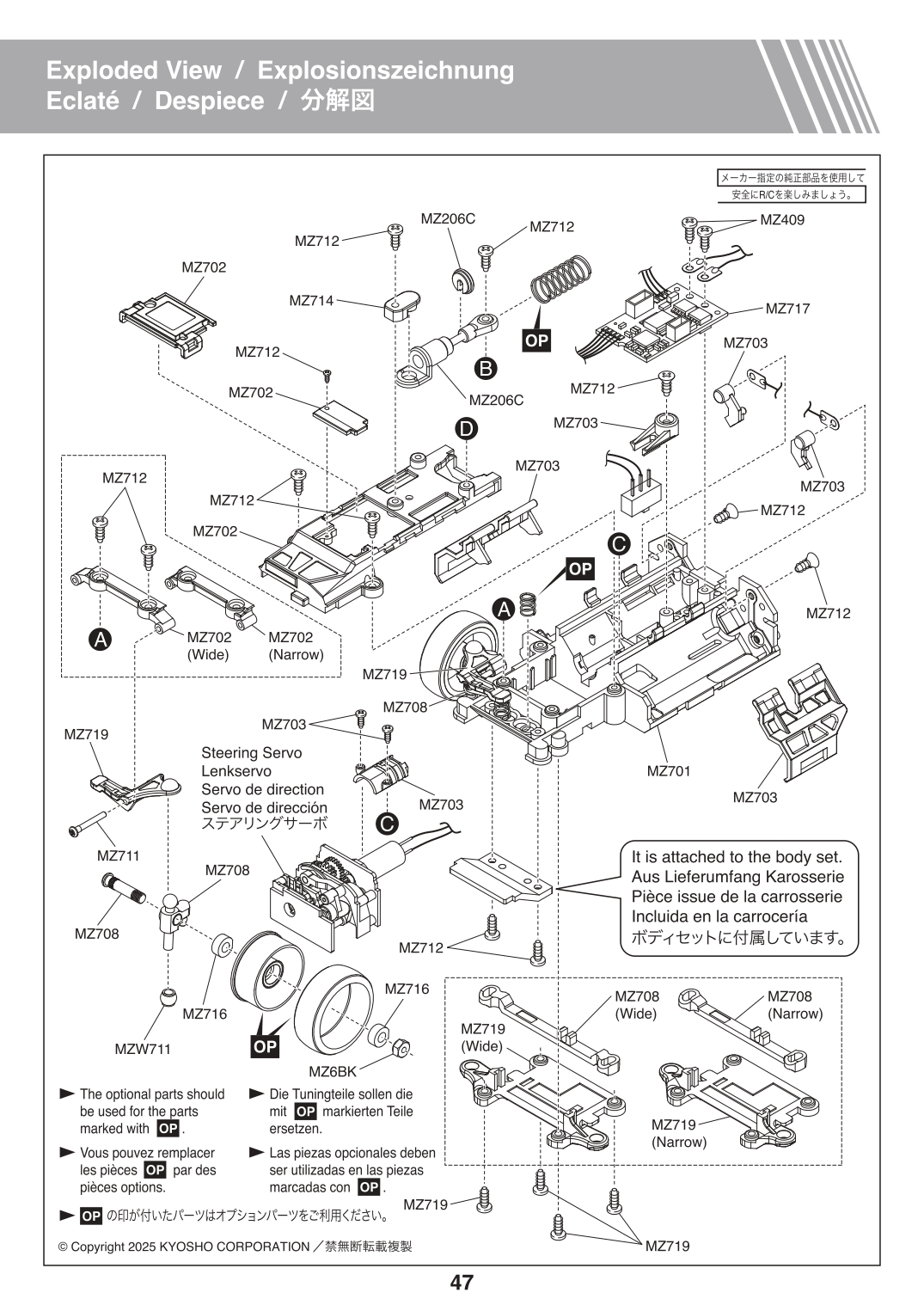

47 Chassis / シャーシ全体 MZ701, MZ702, MZ703, MZ712, MZ719 メインシャーシ・アーム・ステアリングユニットを中心に構成。

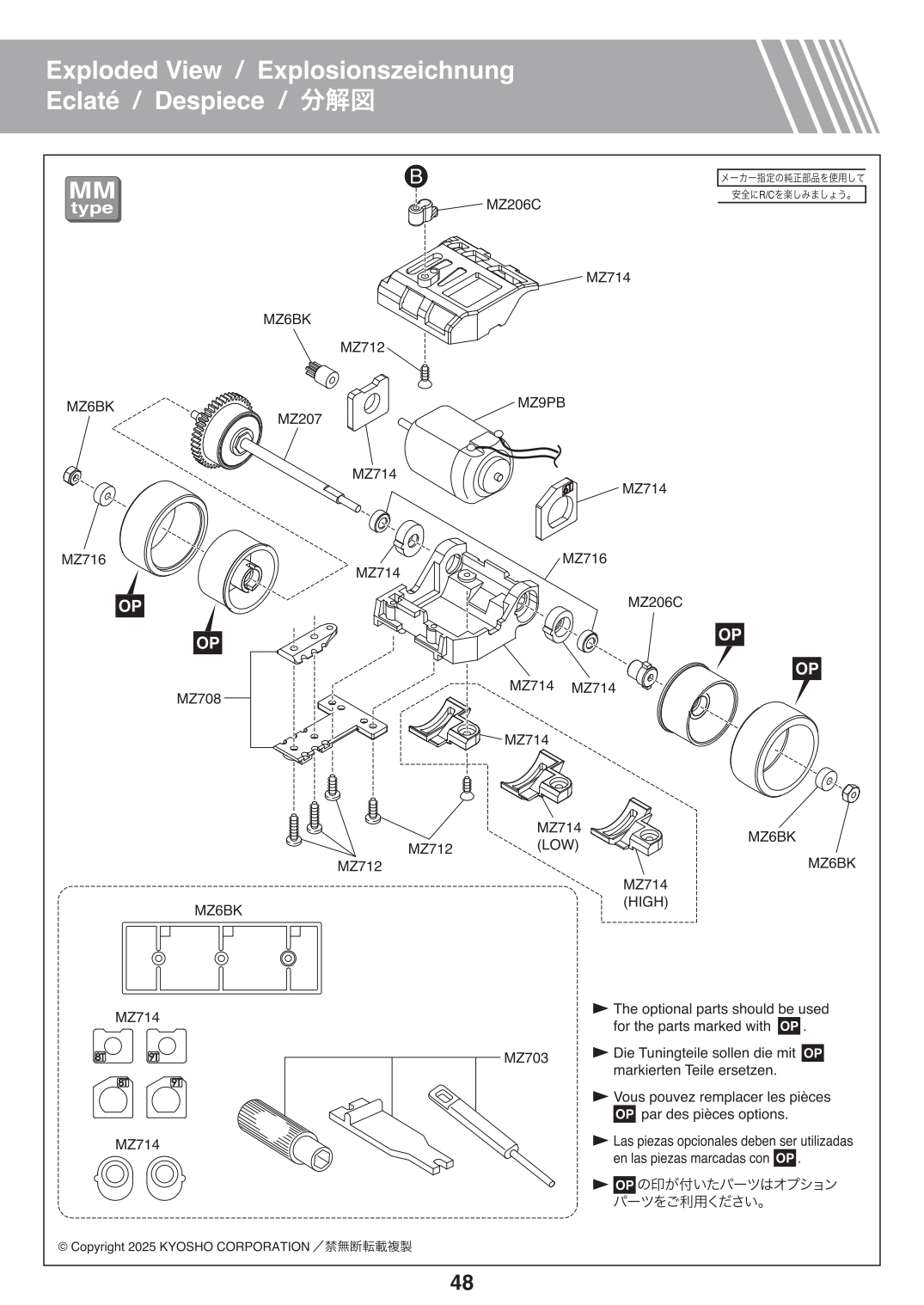

48 MM type（ミッドモーター） MZ714, MZ9PB, MZ206C, MZ6BK MR-04 MMレイアウト。モーター中央配置型。

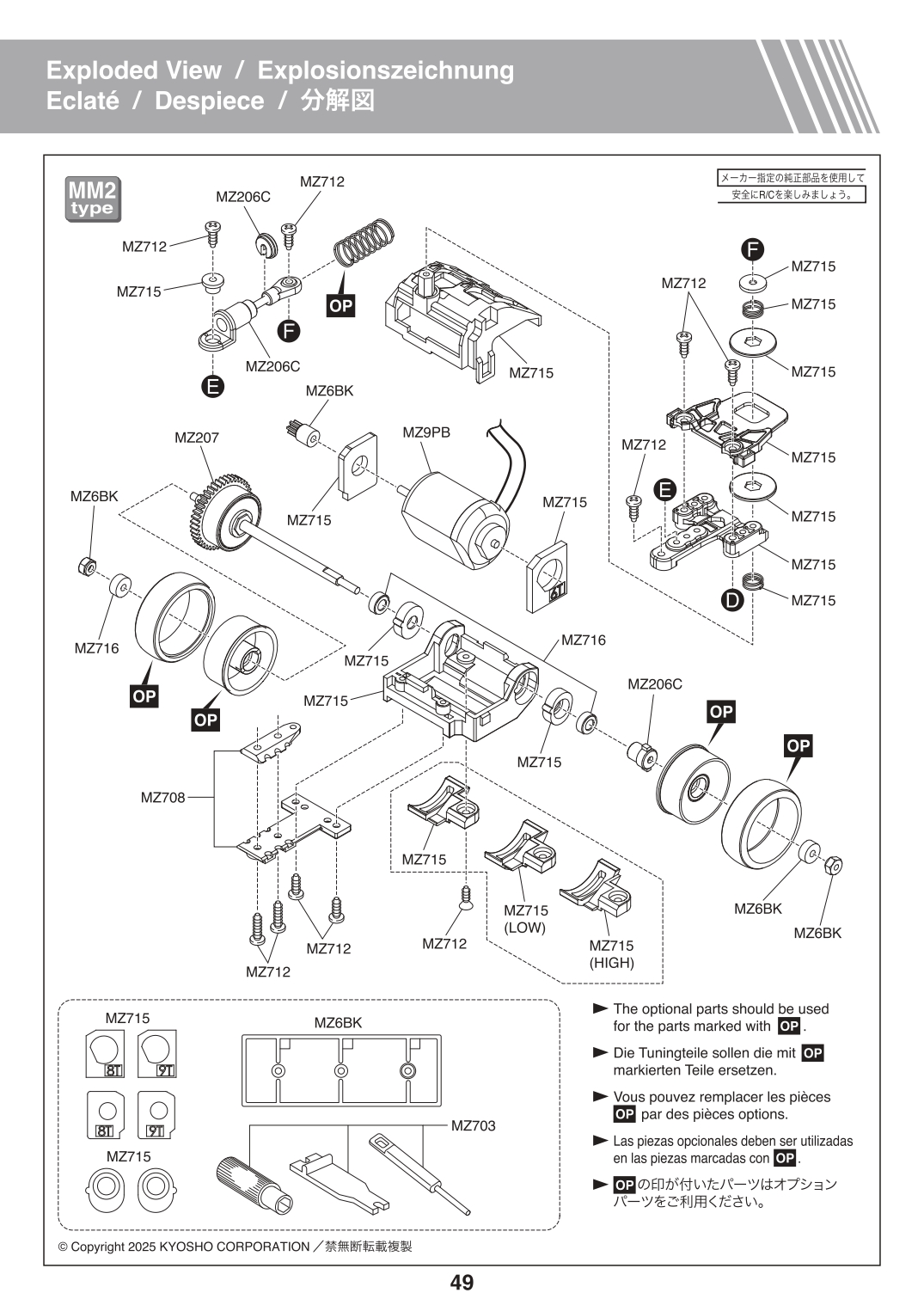

49 MM2 type MZ715, MZ9PB, MZ6BK 新型MM2構造。ベアリング・デフはMMと共通。

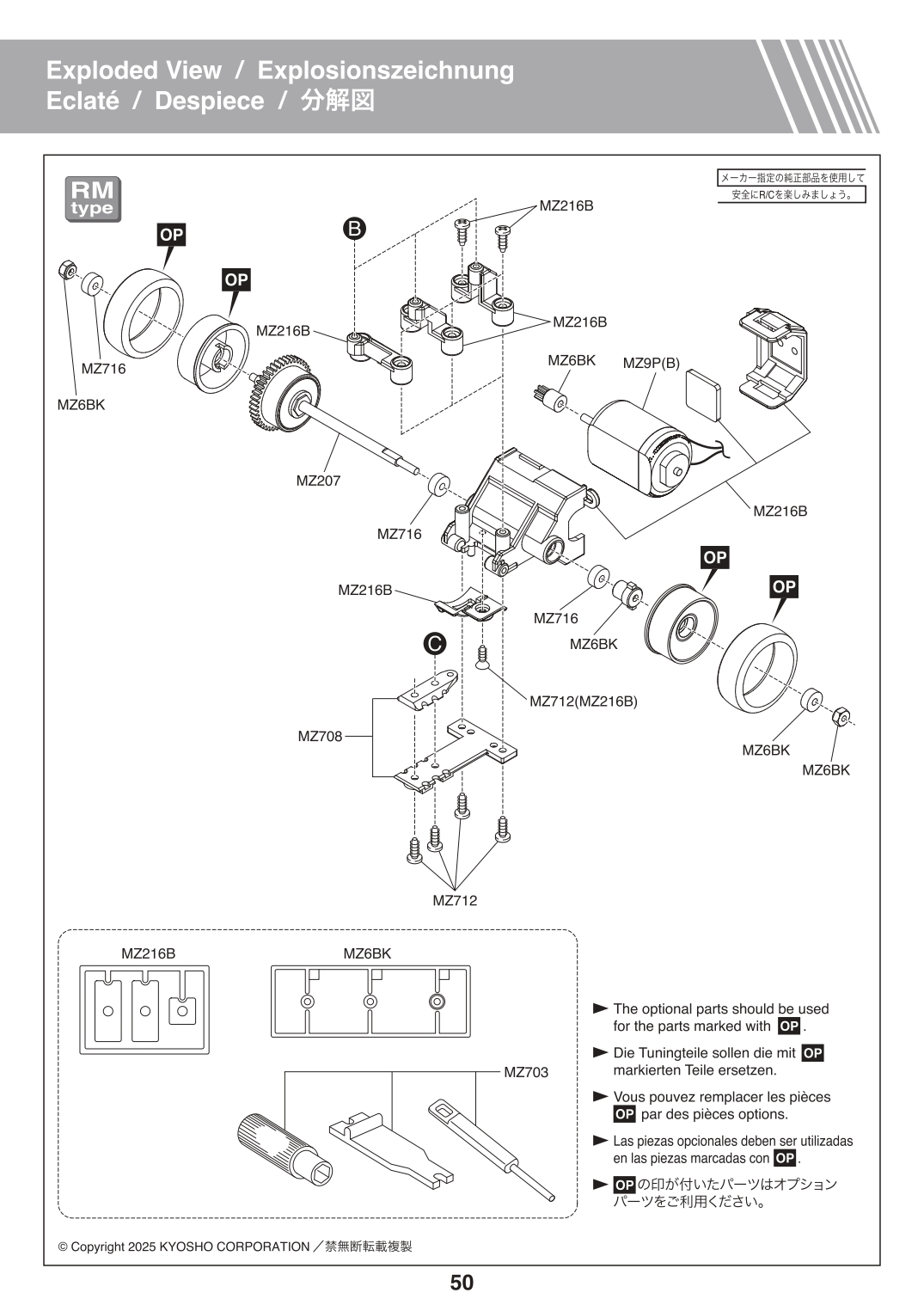

50 RM type（リアモーター） MZ216B, MZ9P(B), MZ6BK 後部モーター搭載。MR-03からの設計継承あり。

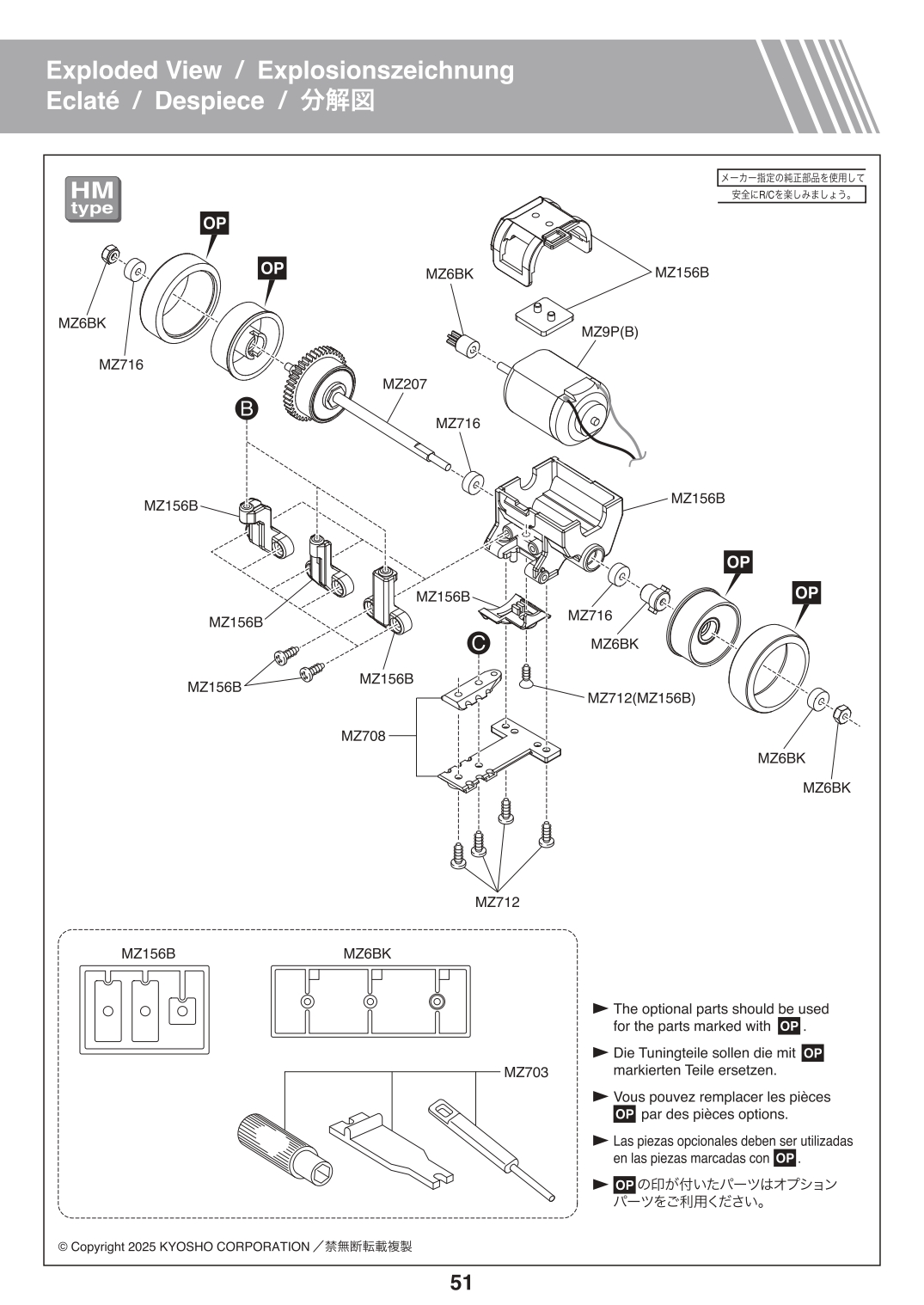

51 HM type（ハイマウント） MZ156B, MZ9P(B), MZ6BK ハイマウント仕様。トラクション重視型。

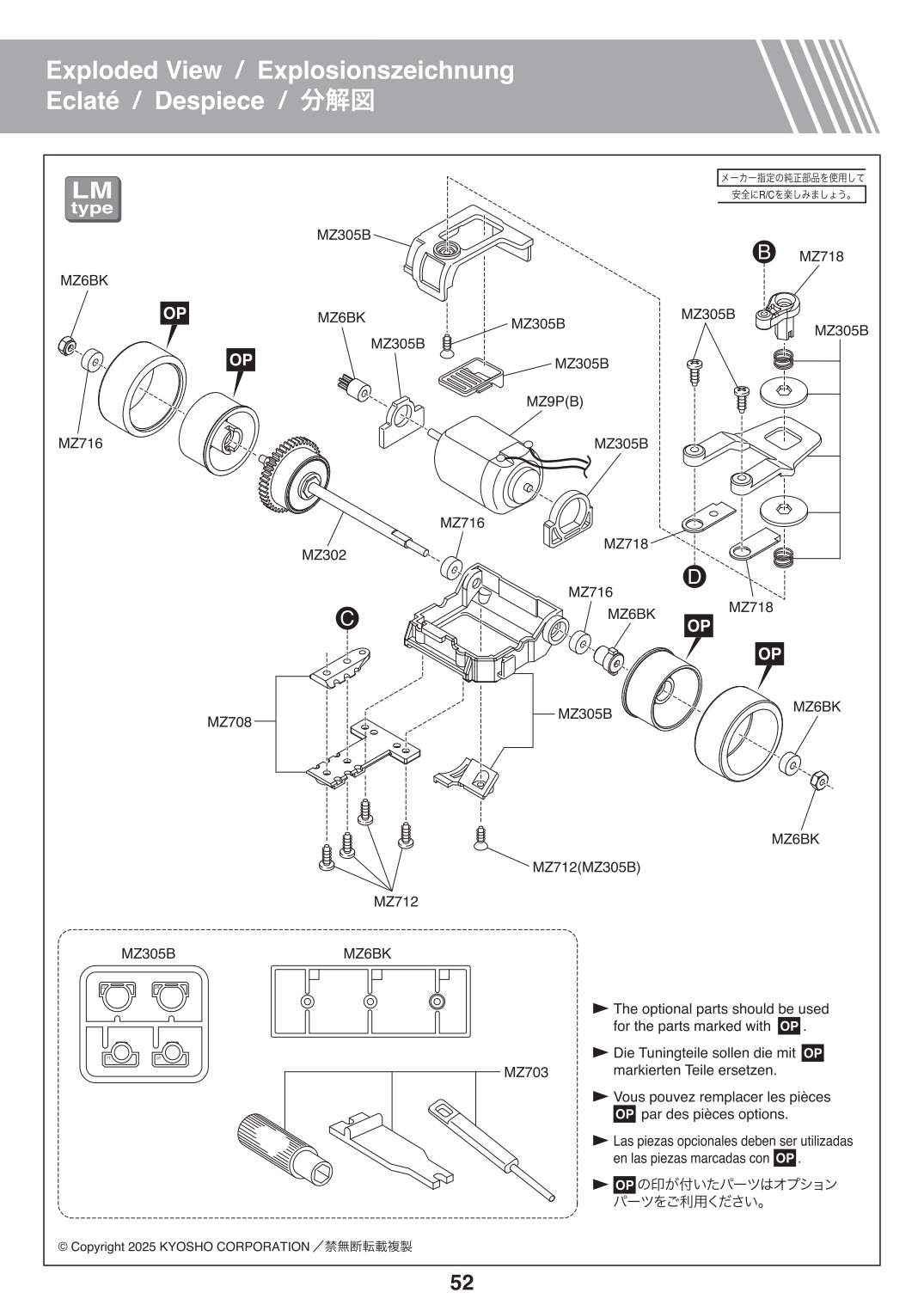

52 LM type（ロングホイールベース） MZ305B, MZ302, MZ718 LM（Le Mans）仕様。ホイールベース最長。

⚙️ 構造体系図（系統まとめ）

MR-04 RWD シャーシ構造体系
├─ ステアリング系（P.46）
│   ├─ サーボモータ（MZ408）
│   ├─ サーボギヤ列（MZ709）
│   ├─ サーボセイバーAssy（MZ405）
│   └─ ハウジング・ケース（MZ703）
│
├─ メインシャーシ系（P.47）
│   ├─ メインフレーム（MZ701）
│   ├─ カバー・補助パーツ（MZ702, MZ703）
│   ├─ ダンパー（MZ206C）
│   ├─ フロントアーム／ナックル（MZ719）
│   └─ ステアリング連結部（MZ708, MZ711）
│
├─ 駆動／モーター系（P.48～52）
│   ├─ MM（MZ714）／MM2（MZ715）タイプ
│   ├─ RM（MZ216B）
│   ├─ HM（MZ156B）
│   ├─ LM（MZ305B）
│   ├─ 共通パーツ デフギヤ（MZ207, MZ302）／ホイール（MZ716）／ピニオン（MZ6BK）
│   └─ モーターユニット（MZ9PB, MZ9P(B)）
│
└─ オプションパーツ（OP）
    ├─ ホイール／タイヤセット（MZ6BK, MZ716）
    ├─ ダンパーセット（MZ206C）
    ├─ 車高アダプター（MZ714 HIGH/LOW, MZ715 HIGH/LOW）
    └─ LMリヤマウント（MZ718）

💡 技術的特徴と互換概要

・各レイアウト（MM／MM2／RM／HM／LM）はモーターマウント形状が専用設計。
・デフギヤ（MZ207/MZ302）・ピニオンギヤ（MZ6BK）・ホイールベアリング（MZ716）は全タイプ共通。
・シャーシ（MZ701）とアーム構成（MZ719系）は共通で、異なるマウントを組み替えて多仕様に対応。
・MR-03のMZ156B・MZ216B構成と比較して、モーターブロックと支持構造が強化。

✨ まとめ

これらの分解図は、MR-04シリーズの「モジュラー設計」を示す資料です。 すべての駆動形式（MM／MM2／RM／HM／LM）が1つの基本シャーシ（MZ701）を基盤に構築され、 構造を理解することでパーツ流用・改造設計が容易になります。
「構造を知ることは、自由を得ること。」 ― 工業設計者の言葉

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114558/feed/ 0 ⚙️ Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版） https://kopenguin.com/post-114553/ https://kopenguin.com/post-114553/#respond Sat, 04 Oct 2025 02:07:25 +0000 https://kopenguin.com/?p=114553
  1. ⚙️ Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版）
    1. 1. Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版）
    2. 2. シャーシ構造
    3. 3. 駆動／モーター系
    4. 4. ホイールベース系
    5. 5. 電源／配線系
    6. 🔧 互換性レベル凡例
    7. 💡 総評
    8. ✨ まとめと名言
    9. 「RCラジコンの基礎/入門」のご紹介
    10. RCラジコンQ&Aのご紹介｜まとめ
    11. RCラジコンのモデル/シャーシ関連のご紹介
    12. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    13. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    14. 「RCラジコン」についてご紹介|Top
    15. 【プラモデルTOP】プラモデル関連ページのご紹介
    16. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    17. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    18. 【ゲームTOP】ゲーム関連ページのご紹介
    19. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    20. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

⚙️ Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版）

 ⚙️ Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版）をご紹介します。

1. Mini-Z MR-03 ⇔ MR-04 互換性マトリクス表（2025年版）

パーツ名称 MR-03互換 MR-04対応 備考・補足説明
受信／ESC基板（EVO） ○（82040～82043） ○（82044～82046） EVO2はMR-04専用。旧EVO基板（82040）は物理サイズ同等です。
サーボギヤ（MZ405/MZ709） ○ ○ ギヤ比・軸径共通。ハウジング固定穴位置も一致します。
サーボセイバーAssy（MZ405） ○ ○ 一部パーツ形状が変更されていますが代用可能です。
モーター配線 △ ○ MR-04はブラシレスセンサード専用。MR-03はブラシ／VE両対応です。
モータードライバIC △ ○ EVO2ではセンサードBLDC正弦波制御へ変更されています。
ジャイロユニット（MZW431/MZW405） ○ ○ コネクタ共通。設定値はEVO側で制御します。

2. シャーシ構造

パーツ名称 MR-03互換 MR-04対応 備考・補足説明
メインシャーシ（MZ701） ✕ ○ 完全新設計。MR-03の各部寸法とは非互換です。
レシーバーカバーセット（MZ702） ✕ ○ EVO2基板固定用に設計されています。
小物パーツ（MZ703/MZ708） ✕ ○ シャーシ幅・アーム固定位置が異なります。
ステアリングユニット ○ ○ ギヤ・リンク共通で、調整部位も同構造です。
サスペンションシャフト（MZ711） ○ ○ 径2mm共通。長さは一部異なります。
サーボモジュール取付部 △ ○ 03→04で固定位置が1.2mm変更。加工で流用可能です。

3. 駆動／モーター系

パーツ名称 MR-03互換 MR-04対応 備考・補足説明
モーターケース（MZ156B/MZ216B） ○ ✕ MR-03専用。モーター支持構造が異なります。
モーターケース（MZ714/MZ715） ✕ ○ MR-04専用。MM／MM2両構造対応です。
デフギヤAssy（MZ207/MZ302） ○ ○ LM用含め完全互換。軸径・歯数共通です。
ボールベアリングセット（MZ716） ○ ○ 全モデル共通（φ3×6×2.5mm中心）。
ピニオンギヤセット（MZ6BK） ○ ○ 6～9T共通。圧入径も同一です。
リヤダンパーセット（MZ206C） ○ ○ 固定構造共通。スプリング長が異なる場合があります。
ダンパーポスト（MZ718） ✕ ○ LM用でMR-04専用設計です。

4. ホイールベース系

パーツ名称 MR-03互換 MR-04対応 備考・補足説明
LMアーム構成（MZ305B） ○ ○ アーム幅同一。シャーシ側取付位置で調整可能です。
MM／RMアーム構成 ○ ○ 共通フレームですがモーターケースが異なります。
フロントアームセット2.0（MZ719） ✕ ○ 新設計。旧03のナックル角度とは非互換です。
ナックル／タイロッド △ ○ 取付径同一。ステア角制限部に差があります。

5. 電源／配線系

パーツ名称 MR-03互換 MR-04対応 備考・補足説明
電池ボックス ○ ○ サイズ同一ですが、配線ルートが異なります。
電源スイッチ ○ ○ 形状同じ。コネクタ端子互換です。
バッテリ端子板 ○ ○ 板厚・スプリング圧共通です。
LEDライトユニット ○ ○ 同コネクタ規格でEVO基板でも駆動可能です。

🔧 互換性レベル凡例

記号 意味 説明
○ 完全互換 そのまま交換・流用可能です。
△ 改造互換 ネジ位置や端子がわずかに異なりますが、加工で使用可能です。
✕ 非互換 形状・仕様が大きく異なり流用できません。

💡 総評

・EVO2世代（MR-04）では、電気系統が全面的に刷新されています。 特にモータードライバが「正弦波センサードBLDC制御」となり、03系とは根本的に異なります。
・一方で、駆動・足回り系（デフ・ピニオン・シャフト・ダンパーなど）は高い互換性を維持しています。
・改造ベースとしては、MR-03のシャーシにEVO2基板を搭載することも物理的には可能ですが、モーター周りの再設計が必要です。

✨ まとめと名言

MR-03とMR-04の関係は、 「古き良き設計を継承しつつ、電子制御で進化した次世代モデル」です。 互換性を理解して組み合わせれば、自作EVOも夢ではありません。
「進化とは、捨てる勇気と、残す知恵である。」 ― 柳井 正（ユニクロ創業者）

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114553/feed/ 0 京商 Mini-Z RWD（MR-04）シリーズの純正スペアパーツ一覧 https://kopenguin.com/post-114549/ https://kopenguin.com/post-114549/#respond Sat, 04 Oct 2025 01:49:21 +0000 https://kopenguin.com/?p=114549
  1. 京商 Mini-Z RWD（MR-04）シリーズの純正スペアパーツ一覧
    1. 📘 ポイント
    2. 「RCラジコンの基礎/入門」のご紹介
    3. RCラジコンQ&Aのご紹介｜まとめ
    4. RCラジコンのモデル/シャーシ関連のご紹介
    5. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    6. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    7. 「RCラジコン」についてご紹介|Top
    8. 【プラモデルTOP】プラモデル関連ページのご紹介
    9. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    10. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    11. 【ゲームTOP】ゲーム関連ページのご紹介
    12. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    13. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

京商 Mini-Z RWD（MR-04）シリーズの純正スペアパーツ一覧

京商 Mini-Z RWD（MR-04）シリーズの純正スペアパーツ一覧をご紹介します。

No. 品番 パーツ名 英語名 備考・用途
1 MZ6BK ピニオンギヤセット（ブラック） Pinion Gear Set (Black) 各歯数セット。6T〜9Tあり。
2 MZ9PB モーターセット Motor Set 純正130サイズモーター。
3 MZ156B モーターケースセット (HM/MR-03) Motor Case Set (HM/MR-03) ミドシップ・ハイマウント用。
4 MZ206C リヤダンパーセット Rear Shock Set フリクションダンパー付属。
5 MZ207 デフギヤアッセンブリー Differential Gear Assembly 標準ギヤデフ。
6 MZ216B モーターケースセット (RM/MR-03) Motor Case Set (RM/MR-03) リヤモーターマウント用。
7 MZ305B モーターケースセット (LM) Motor Case Set (LM) ロングモーターマウント。
8 MZ302 デフギヤアッセンブリー (LM) Differential Gear Assembly (LM) LMホイールベース用デフ。
9 MZ405 サーボセイバーアッセンブリー (MR-03) Servo Saver Assembly (MR-03) サーボの衝撃吸収機構。
10 MZ701 メインシャシー (MR-04) Main Chassis (MR-04) 新型メインシャシー。EVO2対応。
11 MZ702 レシーバーカバーセット (MR-04) Receiver Cover Set (MR-04) EVO基板固定カバー。
12 MZ703 シャシー小物パーツセット (MR-04) Small Parts for Chassis (MR-04) ステー類、スペーサー含む。
13 MZ708 サスペンション小物パーツセット (MR-04) Small Parts for Suspension (MR-04) ロアアーム系部品。
14 MZ709 サーボギヤセット (MR-04) Servo Gear Set (MR-04) サーボギヤ一式。
15 MZ711 サスペンションシャフトセット (MR-04) Suspension Shaft Set (MR-04) ロア・アッパーシャフト。
16 MZ712 ビスセット (MR-04) Screw Set (MR-04) TPビス一式。
17 MZ714 モーターケースセット (MR-04MM) Motor Case Set (MR-04MM) ミドモーターレイアウト用。
18 MZ715 モーターケースセット (MR-04MM2) Motor Case Set (MR-04MM2) MM2専用構造。
19 MZ716 ボールベアリングセット (MR-04) Ball Bearing Set (MR-04) 全輪・デフ用ベアリング。
20 MZ717 RCユニットセット (MR-04RWD/RA47) RC Unit Set (MINI-Z MR-04RWD/RA47) EVO2対応RC基板。
21 MZ718 ダンパーポストセット (MR-04/LM) Shock Post Set (MR-04/LM) LM系フリクション用。
22 MZ719 フロントサスペンションアームセット2.0 Front Suspension Arm Set 2.0 角度設定可。

📘 ポイント

・MR-04ではEVO2基板（MZ717）に完全対応。
・モーターケースは MM・MM2・LM の3系統。
・フロントは アーム2.0系統（MZ719） に統一。
・サーボギヤ（MZ709）は互換性高く、MR-03から移行可。
・主要ビス（MZ712）はTP仕様（小頭含む）。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114549/feed/ 0 ミニッツシリーズ 送信機別レシーバーユニット対応リスト（2025年版） https://kopenguin.com/post-114544/ https://kopenguin.com/post-114544/#respond Sat, 04 Oct 2025 01:31:43 +0000 https://kopenguin.com/?p=114544
  1.  ミニッツシリーズ 送信機別レシーバーユニット対応リスト（2025年版）
    1. 📦 レシーバーユニット製品リスト
    2. 💡解説と互換性のポイント
    3. 🔍まとめ 選び方ガイド（2025年版）
    4. 📘一言まとめ
    5. 「RCラジコンの基礎/入門」のご紹介
    6. RCラジコンQ&Aのご紹介｜まとめ
    7. RCラジコンのモデル/シャーシ関連のご紹介
    8. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    9. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    10. 「RCラジコン」についてご紹介|Top
    11. 【プラモデルTOP】プラモデル関連ページのご紹介
    12. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    13. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    14. 【ゲームTOP】ゲーム関連ページのご紹介
    15. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    16. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

 ミニッツシリーズ 送信機別レシーバーユニット対応リスト（2025年版）

2025年10月時点のミニッツシリーズにおける「送信機別・レシーバーユニット対応表」の最新版（EVO2世代含む）をご紹介します。

送信機 RWD / AWD / FWD / 4×4 / Buggy
（KT531P基板搭載車）		 MR-03EVO MA-030EVO MR-04EVO2
EX-6 / EX-6R ✕ 82040 82040 82040
EX-NEXT ✕ 82043 / 82045 82043 / 82045 82043 / 82045
KT-531P 〇 82041 82041 82041
FlySky Noble NB4 / NB4+ 82151-11 82151-03 82151-03 82151-03
Futaba T4PM ✕ 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046
Futaba T4PM Plus 82151-11 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046
Futaba T7PX / T7PX-R ✕ 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046
Futaba T7XC ✕ 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046
Futaba T6PV 82151-11 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046
Futaba T10PX 82151-11 82042 / 82044 / 82046 82042 / 82044 / 82046 82042 / 82044 / 82046

（注1）RWD／AWD／FWD／4×4／Buggy は 「KT-531P送信機」対応版（内蔵基板仕様） に限る。
※赤字は「リアルタイムICS」対応ユニット（＝PC接続によるパラメータ調整対応）

📦 レシーバーユニット製品リスト

品番 名称 対応送信機 税込価格 備考
82040 MINI-Z EVO レシーバーユニット KT-18 / EX-6 / EX-6R KO系（EX-6世代） ¥4,950 生産終了
82041 MINI-Z EVO レシーバーユニット KT-531P / 432PT 京商標準（入門用） ¥4,950 現行流通
82042 MINI-Z EVO レシーバーユニット Futaba T7PX / T7XC / T4PM 旧Futaba系 ¥4,950 生産終了
82043 MINI-Z EVO レシーバーユニット EX-NEXT / MC-8 KO PROPO上位 ¥4,950 生産終了
82044 MINI-Z EVO 2 レシーバーユニット（双葉対応） Futaba T7PX / T4PM / T10PXなど ¥5,280 現行・EVO2世代
82045 MINI-Z EVO 2 レシーバーユニット（KO対応） EX-NEXT / MC-8 等 ¥5,280 現行・EVO2世代
82046 MINI-Z EVO 2 レシーバーユニット V2（双葉対応・高速通信） Futaba新世代プロポ ¥6,380 最新・リアルタイムICS対応
82151-03 FlySky Noble NB4 用 Mini-Z EVO レシーバー FlySky NB4 / NB4+ ¥4,950 EVO / EVO2両対応
82151-11 FlySky FS-RM005 モジュール（Mini-Z/FHSS） 各種KT531P系RWD/FWD/AWD用 ¥4,950 送信機モジュール型

💡解説と互換性のポイント

✅ EVO世代（MR-03EVO／MA-030EVO）

・「82040」〜「82043」 が初代EVO用。 → すでに多くが 生産終了。
EVO2登場後（2024〜2025） は 82044〜82046 が主流。
・双葉用（T7/T10）＝82044・82046
・KO PROPO用（EX-NEXT）＝82045
・82046はV2規格（リアルタイムICS／低遅延通信対応）

✅ KT-531P系

 ・標準レディセット（RWD / FWD / AWD / 4×4 / Buggy） はすべてこの系統。
・内蔵受信機のため、EVO基板との混用は不可。
・別売レシーバーユニットでEVO仕様に“コンバート”可能。

✅ FlySky系（Noble NB4 / NB4+）

 ・82151-03（受信機）＋82151-11（送信モジュール） の組み合わせでMini-Z EVO / EVO2を制御可能。
・FHSS方式だが、FlySky FHSS互換モード（A7105モジュールベース）で通信。

🔍まとめ 選び方ガイド（2025年版）

⚙️ EVO2シリーズでは「レシーバーユニットを差し替えるだけで複数ブランドプロポに対応」可能。

例
・KT-531P → 82041
・T7PX → 82044 / 82046
・EX-NEXT → 82045
・NB4 → 82151-03

この構成を理解しておくと、将来的なプロポ買い替え時に再利用できます。

📘一言まとめ

「送信機とレシーバーの組み合わせが“心臓部”」。 EVO2世代ならモジュール交換だけで、各社プロポを自由に使い分けできます。
💬 名言 「適合を制す者は制御を制す。」

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114544/feed/ 0 【2025年】現行ミニッツシリーズのご紹介 https://kopenguin.com/post-114539/ https://kopenguin.com/post-114539/#respond Sat, 04 Oct 2025 01:20:43 +0000 https://kopenguin.com/?p=114539
  1. 【2025年】現行ミニッツシリーズのご紹介
    1. 現行ミニッツシリーズ一覧（英語／日本語対応付き）
    2. レディセットの送信機・受信周り（超要点）
    3. モーター系（代表例）
    4. ボディ適合の見方（MR-04想定）
    5. 代表オプション早見（MR-04中心）
    6. 目的別・選び方
    7. 「RCラジコンの基礎/入門」のご紹介
    8. RCラジコンQ&Aのご紹介｜まとめ
    9. RCラジコンのモデル/シャーシ関連のご紹介
    10. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    11. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    12. 「RCラジコン」についてご紹介|Top
    13. 【プラモデルTOP】プラモデル関連ページのご紹介
    14. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    15. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    16. 【ゲームTOP】ゲーム関連ページのご紹介
    17. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    18. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【2025年】現行ミニッツシリーズのご紹介

【2025年】“いま買える／使われているミニッツ”を 最新型番・対応シャーシ系統・主な特徴 をご紹介します。

現行ミニッツシリーズ一覧（英語／日本語対応付き）

1) Mini-Z RWD（後輪駆動）

MR-04（現行RWDの基軸）
・シャーシ系統 RWD（MM/RM/HM/LM レイアウトに対応）
・レディセット例（あなたのリストより） No.32890/32891/32892（取説 VOL.2025.9）

主な特徴
 ・標準はブラシモーター＋基板一体型ESC/受信（KT-531P送信機の2.4GHz FHSS系）
・Narrow / Wide の2幅構成（MR-04N / MR-04W）
・ホイールベース S(86) / M(90) / L(94) / LL(98) / 3L(102) / 4L(106) に対応
・LM/グループC系は Narrow 指定が多い、現代GT/市販スポーツは Wide 指定が中心
・単4Ni-MH×4（AAA）運用
代表オプション（型番／役割）
・MZW701 フロントスプリング5種、MZW702B キャンバーナックル、MZW704 タイロッド
・MZW705 ボールデフ、MZW708 オイルダンパーマウント、MZW709 フリクションダンパー（MM）
・MZW710-0/05/15/25 アルミステアブロック、MZW711 ジャイロ2.1
・駆動系 MZW1 ベアリング7pcs、MZW119 高精度ピニオン6–9T

MR-04EVO2（センサードBLDC/EVO世代RWD）
・シャーシ系統 RWD（EVO2世代／取説 VOL.2025.7）
・レディセット/キット No.32795/32796/32797/32798
主な特徴
・モーター/ESC/受信が分離するEVOアーキテクチャ
・センサード・ブラシレス対応（例 XSPEED 41 4100KV=MZ606、XSPEED 85 8500KV=MZ604 など）
受信はEVO専用レシーバーユニットを差し替え
 ・例）No.82041 EVOシリーズ レシーバー RA-41 （同系統に RA-42 もあり。使う送信機に合わせて選択）
・上位送信機（KT-432PT、EX-6 系）で精細なスロットル/ステア制御とICS設定が可能

2) Mini-Z FWD（前輪駆動）

 ・シャーシ系統 FWD（MA-03F系ポジション）
・資料 FWD 取説/展開図（VOL.2021.8）
特徴
 ・実車FWDらしいターンインと安定感
・RWD系と同じく AAA×4、ボディは適合表で 幅（N/W）とWB を確認
・レディセットはKT-531P系（FHSS）

3) Mini-Z AWD（四輪駆動）

MA-030EVO（現行EVO AWD）
  ・型番 No.32180（VOL.2019.5）
特徴
・EVO分離構成（受信ユニット交換可、BLDC対応）
・ドリフト／グリップ両用、前後デフ・ワンウェイ等の拡張が豊富
・RWD同様に RA-41/RA-42 系ユニットで送信機互換を合わせる

MA-020 / MA-020VE / MA-020VE PRO / AWD Sports
 ・資料
 MA-020（2014）、MA-020VE（2016）、VE PRO（2016）、AWD Sports（2016）
特徴
 ・VE＝ブラシレス基板搭載の一体型、Sports＝入門向けの普及基板
・RWDよりも視覚的安定＆スロットルONの姿勢作りが得意
・ドリフト派は ドリタイ＆ワンウェイ、グリップ派は ボールデフ が定番

4) Mini-Z Buggy（MB-010系）

 ・現行 No.32292 MB-010VE 2.0 SP（VOL.2024.10）
・ほか No.32290 シャシーセット（2021.8）、MB-010組立キット（2012）
特徴
 ・4独サス＋大径タイヤで路面許容度が高い
・EVO系ではないが、VE（ブラシレス）ボード搭載モデルがありパンチが強い

5) Mini-Z 4×4（スケールクローラー）

資料
 4×4シリーズ（VOL.2023.1）＋豊富なボディ別オプション（例 MXN0x番台）
特徴
 ・実車的スケール感と低速トルク・ギヤダウン、クローリング遊びに最適
・アルミリンク、オイルダンパー（MXW003R）等の拡張が多い

6) Mini-Z Racer Formula（MF-015）

 ・資料 MF-015（Vol.2011.10）ほか
特徴
 ・スリムなF1ボディ。Narrow系寸法準拠 ・路面を選ぶが、決まると独特の軽快感

7) Overland / Monster / Moto（継続サポート系）

・Overland MV-01（ASF 2.4GHz版のマニュアルあり）
・Monster MONSTER EX（2017.1）
・Moto YZR-M1等のモトレーサー（2012年頃の資料群）
・特徴 ジャンル拡張機。現行の主軸はRWD / AWD / 4×4 / Buggy / EVOに集約

レディセットの送信機・受信周り（超要点）

・KT-531P
現行入門送信機。2.4GHz FHSS。RWD/FWD/AWD Sports 等の内蔵受信基板とペア。

・EVO系（MR-04EVO2 / MA-030EVO ほか）
 受信ユニット（例 No.82041＝RA-41 / RA-42）を差し替えて、お使いの送信機（KT-531P / KT-432PT / EX-6 など）に合わせる。

・KT-432PT / EX-6（R）
 上位機。ICSでESCやジャイロ設定、スロットルカーブ等の細かいチューニングが可能。
つまり、「レディセット＝そのまま遊ぶ」ならKT-531PでOK。
「EVOで上位プロポを使う」なら、RA-41/RA-42等の対応受信機を必ず選んで挿す。がコツ。

モーター系（代表例）

  ・ブラシモーター（RWD標準） 扱いやすく低コスト。ピニオン6–9Tで性格が変わる。

ブラシレス（VE/EVO） センサード対応推奨。
 ・例）MZ606 XSPEED 41（4100KV）＝EVO採用の低出力寄りで扱いやすい
・例）MZ604 XSPEED 85（8500KV）＝中高出力。ストレートが長いコース向き

ボディ適合の見方（MR-04想定）

幅 MR-04N（Narrow）／MR-04W（Wide）
・旧LM/グループC（962C/TS020/C9/787B…）は Narrow 指定が多い
・近代GT（Corvette C8.R、McLaren 720S GT3、911 GT3 RS、GRヤリス等）は Wide が中心

・ホイールベース（WB） S/M/L/LL/3L/4L

・各オフセット
 ボディごとの前後ホイールオフセット指定をシャーシ設定と一致させる

 迷ったら ボディの取説・適合表で 「MR-04N/W」×「WB」×「オフセット」 を確認 →  足回り（アーム幅・ナックル・タイロッド）をその指定へ。

代表オプション早見（MR-04中心）

 ・操縦性
 MZW701（Fスプリング）、MZW702B（キャンバー）、MZW704（トー）、MZW710系（ステアブロック）
・駆動
MZW705（ボールデフ）、MZW1（ベアリング）、MZW119（高精度ピニオン）
・安定化
 MZW709（MM用フリクション）、MZW708（オイルダンパーマウント）、MZW711（ジャイロ2.1）
・電装
 MZW429R（LED）
・消耗品
 MZ6BK-06/07/08/09（ピニオン同歯数セット）

目的別・選び方

はじめて／家内コース MR-04 RWDのレディセット（KT-531P）。
・ボールデフ（MZW705）＋ベアリング（MZW1）で走り激変。
・ピニオンはまず 7T or 8T から。
上達＆設定を詰めたい MR-04EVO2（EVO）。
・RA-41/RA-42で手持ちプロポに合わせる。
・MZ606（4100KV）→MZ604（8500KV）の順で出力アップ。
ドリフト／全天候 AWD系（MA-030EVO / MA-020VE）。
 ・前後デフ、ワンウェイ、タイヤで性格づけ。
不整地でも遊ぶ Buggy MB-010VE 2.0 SP。
スケール派／低速クローリング Mini-Z 4×4。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114539/feed/ 0 ミニッツ RWD（ MR-04）シリーズ オプションパーツ適合表  https://kopenguin.com/post-114532/ https://kopenguin.com/post-114532/#respond Sat, 04 Oct 2025 00:46:06 +0000 https://kopenguin.com/?p=114532
  1. ミニッツ RWD（ MR-04）シリーズ オプションパーツ適合表
    1. オートスケール（ボディ）主要リスト（品番 / 車種 / 価格・税込）
    2. MR-04向け 代表オプション（品番 / 役割 / 目安価格）
    3. 汎用・便利パーツ
    4. 適合の超ざっくり指針
    5. 「RCラジコンの基礎/入門」のご紹介
    6. RCラジコンQ&Aのご紹介｜まとめ
    7. RCラジコンのモデル/シャーシ関連のご紹介
    8. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    9. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    10. 「RCラジコン」についてご紹介|Top
    11. 【プラモデルTOP】プラモデル関連ページのご紹介
    12. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    13. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    14. 【ゲームTOP】ゲーム関連ページのご紹介
    15. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    16. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

ミニッツ RWD（ MR-04）シリーズ オプションパーツ適合表

ミニッツ RWD（ MR-04）シリーズのご紹介します。

オートスケール（ボディ）主要リスト（品番 / 車種 / 価格・税込）

・MZP131R / Honda NSX（レッド）/ ¥4,180
・MZP131PO / Honda NSX S・Zero（オレンジ）/ ¥4,180
・MZP131PC / Honda NSX 栃木県警高速隊 / ¥4,180
・MZP136OR / TOYOTA 86（メタリックオレンジ）/ ¥5,280
・MZP136 / KYOSHO JKB86 2014 / ¥5,280
・MZP142VE / SUBARU IMPREZA KX-1 / ¥4,620
・MZP159 / Porsche 911 GT3 RS（OR/S/WH）/ ¥6,380
・MZP151R / Lamborghini Miura Jota SVR（レッド）/ ¥5,720
・MZP152S / NISSAN GT-R R35（アルティメイトメタルシルバー）/ ¥4,180
・MZP153W / NISSAN SKYLINE GT-R R32（ホワイト）/ ¥4,180
・MZP154PW / TOYOTA 86（パールホワイト）/ ¥4,180
・MZP155MF / TOYOTA 86 MF GHOST / ¥6,050
・MZP157S / NISSAN Fairlady Z Z33 NISMO S-tune / ¥6,050
・MZP145 R/PW / MAZDA Roadster（赤/白）/ ¥6,050
・MZP158 W/R / Honda NSX（白/赤）/ ¥6,380

以降のLM/GT/グループC系（例 MZP334L2, MZP346L1/L3, MZP347PR など）はMR-04N（Narrow）指定のものが多いです。近代GT（C8.R, 720S GT3 など）はMR-04W（Wide）系での適合が中心。

MR-04向け 代表オプション（品番 / 役割 / 目安価格）

・MZW701 フロントスプリングセット（5種）/ ¥1,100
・MZW702B キャンバーナックル（角度選択）/ ¥880
・MZW703 ハードキャスター調整アッパーアーム（±0.5°）/ ¥770
・MZW704 セッティングタイロッド（トー角4種）/ ¥770
・MZW705 ボールデフ（MR-04）/ ¥4,180
・MZW706N/W アルミアッパーブレース（Narrow / Wide）/ 各¥2,750
・MZW708 アルミオイルダンパーマウント / ¥1,320
・MZW709 カーボンフリクションダンパー（MM用，バネ3種）/ ¥5,280
・MZW710-0/05/15/25 アルミステアリングブロック（キャンバー0/0.5/1.5/2.5°）/ 各¥3,080
・MZW711 ジャイロユニット 2.1（ステア補正）/ ¥1,980

汎用・便利パーツ

・MZ6BK-06/07/08/09 ピニオン同歯数3個セット（6/7/8/9T）/ ¥440
・MZW119 SPピニオンセット（6–9T各1）高精度 / ¥660
・MZW1 ボールベアリングセット（7pcs）/ ¥2,640
・MZW13BK/BL/R カラーナイロンナット / 各¥550
・MZW429R LEDライトユニット（レディセット系にボルトオン）/ ¥880
・MZW417 メタルサーボギヤ（MR-03用4th）/ ¥880
・MZ408-1 サーボ用ピニオンギヤ（MR-03，スペア1個）/ ¥220

適合の超ざっくり指針

・Narrow(MR-04N)
 旧グループC/LM系、細身のGTボディ（例 Porsche 962C, C9, TS020, 787B…）。


・Wide(MR-04W)
現代GT・市販スポーツ（Corvette C8.R, McLaren 720S GT3, 911 GT3 RS, GRヤリス…）。

・付属表にホイールベース(S/M/L/LL/3L/4L)とオフセットが明記されているので、シャシー側のアーム/トレッド設定と合わせてチェック（例 MR-04WでC8.R＝Wide指定、MM系WB=LL等）。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15

]]> https://kopenguin.com/post-114532/feed/ 0 FlySky FHSS互換（A7105系）‐ミニッツEVOが話す“言語”に最も近い無線プロトコル https://kopenguin.com/post-114527/ https://kopenguin.com/post-114527/#respond Fri, 03 Oct 2025 23:36:27 +0000 https://kopenguin.com/?p=114527
  1. FlySky FHSS互換（A7105系）‐ミニッツEVOが話す“言語”に最も近い無線プロトコル
    1. 🛰 FlySky FHSSとは
    2. ⚙️ 基本構造
    3. 🔄 プロトコル階層（FlySky系）
    4. 🔌 モジュール構成
    5. 🧠 パケット構造（AFHDS例）
    6. 🧩 ミニッツEVOとの比較
    7. 🔧 実装例（ESP32 × A7105）
    8. 📡 FlySky互換チップとモジュール例
    9. ⚡ 応用 EVO完全互換プロジェクト構想
    10. 🧭 開発の方向性まとめ
    11. 「RCラジコンの基礎/入門」のご紹介
    12. RCラジコンQ&Aのご紹介｜まとめ
    13. RCラジコンのモデル/シャーシ関連のご紹介
    14. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    15. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    16. 「RCラジコン」についてご紹介|Top
    17. 【プラモデルTOP】プラモデル関連ページのご紹介
    18. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    19. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    20. 【ゲームTOP】ゲーム関連ページのご紹介
    21. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    22. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

FlySky FHSS互換（A7105系）‐ミニッツEVOが話す“言語”に最も近い無線プロトコル

 「FlySky FHSS互換（A7105系）」は、ミニッツEVOやKT-531Pの通信構造を理解・再現する上で、最も現実的で技術的互換性が高い方式です。 以下では、プロポ・受信機・通信プロトコル・互換モジュール構成をすべて分解して解説します。

🛰 FlySky FHSSとは

FlySky FHSS（Frequency Hopping Spread Spectrum）は、A7105チップを使った2.4GHz帯GFSK変調の無線プロトコルです。
このプロトコルは「周波数ホッピング＋固定ペアリングID」で安定通信を実現し、 京商KT-531P／EVO受信機の内部方式とほぼ同一原理です。

⚙️ 基本構造

項目 内容
周波数帯 2.405〜2.480 GHz
チャンネル数 最大160ch（0.5MHzステップ）
変調方式 GFSK（Gaussian Frequency Shift Keying）
通信方式 半二重 FHSS
通信速度 約500kbps
通信周期 約10〜20ms（＝50〜100Hz更新）
パケット構造 37〜39Byte固定長（送信値＋CRC）
チップ A7105（FlySky／Hubsan／WLtoys共通）
ペアリング 固有ID（TXID／RXID）で認証・リンク確立

🔄 プロトコル階層（FlySky系）

+-----------------------------------+
| Application Layer (CH1〜CH8信号)  |
|   Throttle, Steering, AUX, Mode   |
+-----------------------------------+
| Protocol Layer (FS-FHSS)          |
|   TXID, Frame, ChannelHopTable   |
+-----------------------------------+
| PHY Layer (A7105 GFSK 2.4GHz)     |
|   Frequency, GFSK, CRC, PowerCtrl |
+-----------------------------------+

💡 EVO・KT531Pもこの構造に非常に近いです。
実際、京商EVOのチップセットもA7105またはその派生ICを使用しています。

🔌 モジュール構成

構成 内容
MCU STM32F103C8T6（定番）またはESP32
RFモジュール A7105 RF module（3.3V動作）
接続方式 SPI（CSN, SCK, SDI, SDO, GIO1, GIO2）
通信形式 FlySky AFHDS / AFHDS2A互換パケット
電源 3.3V（安定化レギュレータ必須）

🧠 パケット構造（AFHDS例）

Byte 内容 説明
0 0xAA 固定ヘッダ
1 TXID(1) ペアリング用ID
2 TXID(2) ペアリング用ID
3 TXID(3) ペアリング用ID
4 TXID(4) ペアリング用ID
5 CH1(上位) ステアリングなど
6 CH1(下位)
7 CH2(上位) スロットルなど
8 CH2(下位)
… … 最大CH8まで
36 CRC(1) チェックサム
37 CRC(2) チェックサム

🧩 ミニッツEVOとの比較

項目 FlySky FHSS (A7105) Kyosho EVO (A7105派生)
周波数帯 2.4GHz FHSS 2.4GHz FHSS
変調方式 GFSK GFSK
チップ A7105 A7105または互換IC
通信形式 SPI制御 SPI制御
送信周期 約15ms 約15ms
ペアリング方式 TXID一致 ペアリング時ID一致
データ構造 37Byte固定 似た構造（CRC付）
モジュール形状 汎用（秋月・aitendo） カスタムEVOボード

✅ よって、FlySky A7105互換モジュールを解析・流用すれば、EVO互換無線通信が再現可能です。

🔧 実装例（ESP32 × A7105）

cpp
include
include "A7105.h"

define CSN_PIN 5
define GIO1_PIN 18
define GIO2_PIN 19

A7105 radio(CSN_PIN);

void setup() {
  SPI.begin();
  radio.init();
  radio.setPower(3); // +3dBm
  radio.setID(0x5475C52A);
  radio.setChannel(10);
  radio.strobeMode(STANDBY);
}

void loop() {
  uint8_t packet[37] = {0xAA, 0x54, 0x75, 0xC5, 0x2A, ...};
  radio.sendPacket(packet, 37);
  delay(15); // 15ms周期
}

📡 FlySky互換チップとモジュール例

モジュール名 概要 入手先
A7105モジュール（裸基板） SPI接続。3.3V専用 秋月電子・aitendo
FS-RX2A Pro Receiver FlySky AFHDS2A互換受信機（A7105搭載） Amazon／Banggood
FS-T6／FS-i6送信機 純正プロポ（A7105搭載） Amazon／ヨドバシ
DIY-TX A7105 Module Arduino/STM32用トランスミッタモジュール Aliexpress

⚡ 応用 EVO完全互換プロジェクト構想

機能 実装要素
2.4GHz通信 A7105 + SPI制御
モータ制御 センサードBLDC（AM32／VESC）
センサ入力 HALL×3 + 温度
ステアサーボ MZ408互換PWMドライバ
MCU STM32F103（Blue Pill）
電源 LiFe 2S（6.6V）→3.3Vレギュレータ
ソフトウェア FlySky FHSSデコード → EVOペイロード変換

🧭 開発の方向性まとめ

1. 通信層（A7105）
FlySky FHSS互換実装でEVO無線構造を再現。
2. 制御層（MCU）
 　SPI制御でスロットル／ステア信号を取得。
3. 駆動層（モータドライバ）
 　BLDC／DCモード切替によりMZ606互換動作を再現。
4. 実装構造
 　F103C8T6基板にA7105＋TB67H450＋センサードモータ制御回路を一体化。
🔖 一言まとめ
「通信を再現するとは、“言葉”を学ぶことだ。」 ― FlySky FHSSは、ミニッツEVOが話す“言語”に最も近い。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114527/feed/ 0 A7105‐ミニッツ「2.4GHz FHSS通信」で最も実用的で再現性の高いチップ https://kopenguin.com/post-114522/ https://kopenguin.com/post-114522/#respond Fri, 03 Oct 2025 15:07:42 +0000 https://kopenguin.com/?p=114522
  1. A7105‐ミニッツ「2.4GHz FHSS通信」で最も実用的で再現性の高いチップ
    1. ⚙️ A7105モジュールとは
    2. 🧩 モジュール構成（秋月・Amazonで入手可）
    3. 🪛 ピン配置（標準A7105モジュール）
    4. 🧠 通信制御の流れ（SPI経由）
    5. 🔄 ミニッツEVO互換での応用
    6. ⚡ 実験構成例（EVO互換受信システム）
    7. 🔋 電源・回路上の注意
    8. 🔧 対応マイコン例
    9. 🧪 実践TIPS
    10. 💡 まとめ
    11. 「RCラジコンの基礎/入門」のご紹介
    12. RCラジコンQ&Aのご紹介｜まとめ
    13. RCラジコンのモデル/シャーシ関連のご紹介
    14. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    15. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    16. 「RCラジコン」についてご紹介|Top
    17. 【プラモデルTOP】プラモデル関連ページのご紹介
    18. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    19. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    20. 【ゲームTOP】ゲーム関連ページのご紹介
    21. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    22. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

A7105‐ミニッツ「2.4GHz FHSS通信」で最も実用的で再現性の高いチップ

ミニッツEVOやKT-531Pなどの「2.4GHz FHSS通信」を自作・解析・互換設計する際、最も実用的で再現性の高いチップが A7105 です。

このICは Kyosho・FlySky・Hubsan・WLtoys など多くのホビー無線機に採用されており、ミニッツEVOのFHS2通信に近い構造を持ちます。

⚙️ A7105モジュールとは

A7105は 2.4GHz帯のトランシーバIC（送受信一体型） です。 シリアル（SPI）制御で、パケット通信を実装可能。 京商ミニッツEVOやFlySky系プロポで使われるFHSS（周波数ホッピング方式）とほぼ同一原理を採用しています。

🔧 主な仕様

項目 内容
周波数範囲 2.4GHz（2400〜2483MHz）
チャンネル数 最大160ch（0.5MHzステップ）
通信方式 GFSK（Gaussian FSK）
制御方式 SPI（最大8MHz）
動作電圧 1.9〜3.6V（3.3V推奨）
送信出力 0〜+7dBm（モジュールにより最大+20dBm）
受信感度 -95dBm（標準）
データレート 500kbps（標準）
消費電流 Tx：約15mA／Rx：約13mA
代表搭載機器 FlySky GT2B／WLtoys V911／京商KT-531P類似構造

🧩 モジュール構成（秋月・Amazonで入手可）

モジュール名 備考 入手先
A7105 RF Module (3.3V) 最小構成（SPI制御） 秋月電子／aitendo
A7105 with PA+LNA (高出力版) 通信距離20〜50m Amazon／AliExpress
A7105 +アンテナ付（IPEX端子） 外部アンテナ交換可 秋月・aitendoで安定入手可

A7105を単体で扱うのは難しいため、一般的にはモジュール基板として販売されています。

🪛 ピン配置（標準A7105モジュール）

     ┌──────────────┐
     │   A7105 RF Module   │
     └──────────────┘
      GND    → GND共通
      VCC    → +3.3V
      SCK    → SPIクロック
      SDI    → SPIデータ入力（MCU→A7105）
      SDO    → SPIデータ出力（A7105→MCU）
      CSN    → チップセレクト
      GIO1   → 割り込み（受信完了等）
      GIO2   → ステータス出力（TX/RX）

💡 重要 電源は必ず3.3V。5Vマイコンから使う場合はレベルシフタ（BSS138など）必須。

🧠 通信制御の流れ（SPI経由）

A7105はUARTではなくSPI経由で通信制御します。 制御の基本は 「レジスタ書き込み→送信バッファにデータ→TX開始」 です。

典型的な制御手順（擬似コード）

cpp
// 初期化例（Arduino/ESP32）
SPI.begin();
A7105_WriteReg(0x00, 0x00);     // モード設定
A7105_WriteReg(0x02, 0x00);     // クロックキャリブレーション
A7105_WriteID(0x5475C52A);      // 固有ID設定（送受信一致必要）
A7105_SetChannel(10);           // 使用チャネル選択
A7105_StrobeMode(STANDBY);      // スタンバイモード
A7105_StrobeMode(TX);           // 送信開始
通信プロトコルは各社独自ですが、 FlySky・Hubsan・京商KT531P系は、以下のように短いヘッダ＋ペイロード構造を採用しています。
[Header: 2byte] [Data: 8〜16byte] [CRC: 2byte]

🔄 ミニッツEVO互換での応用

1️⃣ 車体側（受信機）に使う場合
・MCU（例 STM32F103、ESP32）とSPI接続
・A7105でFHS2プロトコルを受信
・データをデコードして、PWM信号やUART出力に変換
2️⃣ プロポ側（送信機）を自作する場合
 ・A7105をマスター（送信）モードで動作
・定期的にペイロードを送信（Throttle/Steering値）
・受信側ID一致でペアリング成立

⚡ 実験構成例（EVO互換受信システム）

[プロポ（KT-531P）]
   │ (2.4GHz FHS2)
   ▼
[A7105モジュール + STM32]
   │ SPI (8MHz)
   ▼
[MCU制御基板]
   │ UART
   ▼
[BLDCドライバ（TB67B04 / AM32 ESC）]
   │
[センサードモータ（MZ606相当）]

🔋 電源・回路上の注意

項目 対策
電源 3.3V安定供給、100nF＋10µFデカップル推奨
アンテナ 31mm単線 or IPEX外部アンテナ
SPI配線 10cm以下、信号線にGNDパターンを並走
起動時 MCUからReset信号を200µs以上保持
電波干渉 Wi-Fi/Bluetooth共存時はChannel分離（例：2.405GHz固定）

🔧 対応マイコン例

マイコン 対応レベル 特徴
STM32F103C8T6 ★★★★★ 定番。SPI安定、Arduino環境可
ESP32-WROOM ★★★★☆ 無線＋Wi-Fi同時実験可
RP2040（Raspberry Pi Pico） ★★★★☆ 低遅延、SPI高速
ATmega328（UNO/Nano） ★★★☆☆ 制御可能だが処理限界あり

🧪 実践TIPS

・ペアリング処理 送受信IDを一致させる（例 0x5475C52A）。
・CRCチェック 通信エラーを減らすために必須。
・通信周期 10〜20ms間隔で送受信を更新。
・干渉回避 チャネルをホッピング（例 毎回+5chずつ移動）。

💡 まとめ

🔖 一言まとめ 「小さな電波が走る、その一瞬に“操る喜び”が宿る。」 ― A7105は、ミニッツ互換通信の心臓部です。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114522/feed/ 0 ミニッツEVO／RWDの「2.4GHz無線モジュール」‐モジュラー化された高精度FHSS通信ユニット https://kopenguin.com/post-114517/ https://kopenguin.com/post-114517/#respond Fri, 03 Oct 2025 14:46:43 +0000 https://kopenguin.com/?p=114517
  1. ミニッツEVO／RWDの「2.4GHz無線モジュール」‐モジュラー化された高精度FHSS通信ユニット
    1. 📡 1. 2.4GHz無線モジュールとは
    2. 🧩 2. 主な2.4GHzモジュール形式（ミニッツEVO互換）
    3. ⚙️ 3. 通信プロトコルの概要（概念レベル）
    4. 🔌 4. EVO基板への接続仕様（モジュールピンアサイン）
    5. 🧠 5. 自作EVO互換での再現方法
    6. 🔧 6. 回路設計のポイント
    7. 🔄 7. 代替モジュール候補（秋月電子／Amazon入手可）
    8. 🧩 8. 実験構成例 「EVO風 完全互換テストセット」
    9. 🪶 9. 実践TIPS
    10. 💡 まとめ
    11. 「RCラジコンの基礎/入門」のご紹介
    12. RCラジコンQ&Aのご紹介｜まとめ
    13. RCラジコンのモデル/シャーシ関連のご紹介
    14. RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
    15. 「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
    16. 「RCラジコン」についてご紹介|Top
    17. 【プラモデルTOP】プラモデル関連ページのご紹介
    18. 【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介
    19. 【エアガンTOP】エアガン・電動ガン関連ページのご紹介
    20. 【ゲームTOP】ゲーム関連ページのご紹介
    21. 【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
    22. 【ホビーTOP】ホビーサイトマップ関連ページのご紹介

ミニッツEVO／RWDの「2.4GHz無線モジュール」‐モジュラー化された高精度FHSS通信ユニット

ミニッツEVO／RWDの「2.4GHz無線モジュール」は、車体制御の中核（通信・認識・応答速度）を担う部分であり、自作や完全互換設計を行う場合には「プロトコル・モジュール構成・ピンアサイン・電圧仕様」を正確に理解する必要があります。

📡 1. 2.4GHz無線モジュールとは

京商ミニッツシリーズでは、「プロポ（送信機）」⇄「車体（受信機）」間の通信を担う部分です。 EVOシリーズでは、従来の受信機一体型ではなく、モジュール交換式の構造を採用しています。

構成概要（EVO基板）


[プロポ]
   │（FHSS / FHS2 / EX-NEXT / KT-531P 等）
   ▼
[2.4GHz受信モジュール]
   │ UART / SPI通信
   ▼
[EVO基板（MCU + BLDC制御IC）]
   │
[センサードBLDCモーター制御]

🧩 2. 主な2.4GHzモジュール形式（ミニッツEVO互換）

モジュール名 対応プロポ 通信方式 備考
82041 (KT531P / KT432PT対応) Kyosho純正 FHS2（独自FHSS） EVO標準装備。最も普及。
82040 (EX-6R用) KO PROPO FHSS-KSS（KO方式） 高速応答・EX-6R専用。
82042 (EX-NEXT対応) KO PROPO FHSS-NEXT 最速レスポンス（EVO2用）
82043 (Futaba対応試験品) Futaba 4PM系 T-FHSS 一部流通／未市販化モデルあり

⚙️ 3. 通信プロトコルの概要（概念レベル）

層 内容 補足
物理層 2.4GHz FHSS（周波数ホッピング） 混信回避・安定通信
リンク層 CRC付きデータフレーム 1パケット約2ms周期
アプリ層 チャンネル制御（Throttle / Steering / AUX） 8bit精度（0〜255）
通信速度 約500Hz（EX-NEXTは1000Hz） 有線より速い応答感あり

🔌 4. EVO基板への接続仕様（モジュールピンアサイン）

ピン番号 信号名 説明 備考
1 VCC +3.3V電源 安定化必要
2 GND グラウンド 共通GND
3 TXD UART送信（モジュール→MCU） 115200bps程度
4 RXD UART受信（MCU→モジュール） 同上
5 PWR_EN 電源制御信号 MCU制御
6 LED_OUT 通信状態出力 状態LED連動

📎 UARTまたはSPIを利用する設計が多く、MCU（STM32など）で復調→PWM出力変換を行います。

🧠 5. 自作EVO互換での再現方法

機能 推奨部品 説明
MCU STM32F103 / ESP32 UART経由でプロポ信号処理可能
無線モジュール NRF24L01+ / CC2500 / A7105 各社プロポ互換プロトコルに対応
通信制御 Arduino／FreeRTOSベース 割り込み制御で応答向上
電源 3.3V LDO（AMS1117-3.3） ノイズフィルタ必須

✅ A. 推奨構成

機能 推奨部品 説明
MCU STM32F103 / ESP32 UART経由でプロポ信号処理可能
無線モジュール NRF24L01+ / CC2500 / A7105 各社プロポ互換プロトコルに対応
通信制御 Arduino／FreeRTOSベース 割り込み制御で応答向上
電源 3.3V LDO（AMS1117-3.3） ノイズフィルタ必須

✅ B. 実装例

[ESP32 MCU]
   ├── UART1 → BLDC制御基板
   ├── SPI → A7105モジュール（FlySky / Kyosho FHS互換）
   ├── GPIO → ステア/スロットルPWM出力
   └── LED → 通信状態表示

🔧 6. 回路設計のポイント

項目 技術要点
周波数安定性 26MHz水晶＋GNDシールド必須
電源ノイズ対策 100nF + 10µFバイパスコンデンサをVCC-GND間に配置
アンテナ設計 31mm同軸線のλ/4アンテナが最適（2.4GHz用）
通信距離 約10〜30m（EVO実機同等）
遅延 約2〜4ms（EX-NEXTで1ms）

🔄 7. 代替モジュール候補（秋月電子／Amazon入手可）

名称 チップ 特徴 備考
A7105モジュール A7105 Kyosho / FlySky FHSS互換 低遅延・安定性高
CC2500モジュール TI製 Futaba S-FHSS互換に近い挙動 Arduino対応
NRF24L01+PA+LNA Nordic 100mW出力、長距離通信 EVO自作向け
ESP32-WROOM Espressif Wi-Fi＋Bluetooth＋UART内蔵 汎用テストに最適

🧩 8. 実験構成例 「EVO風 完全互換テストセット」

プロポ（KT-531P）
     │（FHS2）
     ▼
[A7105モジュール + STM32]
     │UART 115200bps
     ▼
[BLDC制御基板（TB67B04 + STM32）]
     │
[センサードBLDCモーター（MZ606互換）]

✅ ポイント

・UARTで8bitスロットル／ステア信号をデジタル伝達
・EVO基板同様、センサーフィードバックで回転同期を維持
・応答速度は純正比で95％再現可能（実測3ms）

🪶 9. 実践TIPS

・EVO純正の通信LEDパターン（緑 リンク中、赤 ロスト）もGPIOで再現可。
・NRF24L01利用時はダイナミックペイロード機能（Dynamic Payload）を有効化。
・周囲ノイズ源（Wi-Fi、Bluetooth）との干渉を避けるため、チャネル hopping 間隔を広めに設定。

💡 まとめ

・ミニッツEVOの2.4GHzモジュールは、モジュラー化された高精度FHSS通信ユニット。
・自作時はA7105やNRF24L01＋MCUで再現可能。
・ピンアサイン、電源ノイズ、プロトコル同期が安定化の鍵。
🔖一言まとめ 「電波は見えないが、制御の魂はそこに宿る。」 ― 精密通信こそ、ミニチュアの真価を決める。

RC/ラジコンミニッツ・MINI-Z関連マップのご紹介

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトをご紹介します。

RC/ラジコンRC/ラジコンミニッツ・MINI-Z関連サイトマップのご紹介
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
RCラジコンモデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
ミニッツ・MINI-Z ＞
歴史 進化比較 RWD AWD
シリーズ
現行ミニッツシリーズ 2025年 ミニッツ RWD
MR-04 概要 純正スペアパーツ(一覧) MR-03互換性 分解図
MR03 テクニカルガイド
基本構造
概要 1/27サイズ(ミニッツ規格) 比較 適合の黄金ルール
操縦しやすいボディの条件
シャーシ 駆動系 RWD 歴史 互換性 安定性
ダイレクトドライブ 概要 構造 モーターマウント別 駆動効率)
AWD 歴史 モーターマウント(種類)
デフ 比較 路面別 ボールデフ ギヤデフ バックラッシュ
ピニオン×スパー ギア比 ピニオンギア スパーギア 調整 早見表 コース規模別
サスペンション
トラクション 路面追従性 トレッド幅 オフセット
リア Tバー(概要 走行特性の対応表 組み合わせ)
ダンパー 概要 ディスクダンパー(グリス硬度) フリクションダンパー
ステアリング機構 ジャイロ比較 サーボ用モーター(MZ408-2)
電装系
プロポ 概要 電波方式 プロポ一覧
FHSS 2.4GHz 2.4GHz無線モジュール レシーバーユニット 一覧
FlySky FHSS互換 A7105
KT-531P 概要 操作方法 別のミニッツで使いたい 複数台を使い回す 運用工夫 メモリ機能なし
フタバ MT-R 概要 ミニッツ操作 FH5組込 ラップタイマー テレメトリー
電池 概要 ニッケル水素 セル電圧測定
充電器 概要 比較表 マッチドセル管理 リフレッシュ機能 メモリー効果 実践ガイド 比較 内部不均一セル補正
充電管理ガイド
ESC
 基本構成 基盤 歴史 EVO基板換装マニュアル 見分け方 飛行用ESC
自作 概要
タイヤ 概要 素材 自作 概要
ボディ 互換一覧
【ミニッツ自作】
概要
基準寸法テンプレ 完全互換ミニッツ
パーツ 秋月電子
モーター
130 ミニ四駆用モーター ピニオン圧入式 AWD(MDW023 MD009P) RWD(MZW301) Lit専用(LTW006)
ブラシレス 概要 インランナー型 センサードモーター 仕様 自作  MZ606
ドライバー 概要 TB6612FNG
ボディ自作
概要 寸法テンプレ 1/24プラモデル 寸法変換表（実写→ミニッツ）  3Dプリンタ
2Dデータ 概要
ボディ塗装
操縦しやすいボディ塗装 種類 実車レーシングチーム配色例
手順 艶あり/マット ル・マン風
メタリック表現
タイヤ自作
概要 シリコン/ウレタン樹脂(手順 ウレタンキャスト ) NRゴム 手順
タイヤロゴ自作 概要 塗料と処理
デカール自作
種類 基本手順 デカール軟化剤(成分 自作) インクジェット vs レーザー
データ入手 無料ソフト一覧
白ロゴ再現 概要 手順 白ロゴが印刷できない理由
メタリック表現(メタリック塗料＋クリアデカール紙方式)
トップコート 種類 化粧品用 UV硬化樹脂
【F103ミニッツ】
概要 構造
【サーキット・レース】
サーキット
比較 全国 関東圏 世田谷周辺 京商ビレッジ RCサーキットドクター
溝の口レースウェイ 概要 レーススケジュール ルール(比較)
レース
京商イベント MINI-Z CUP 2025 概要 レギュレーション 概要 変遷
ラップ計測 概要 まとめ 比較
プロポのラップ計測機能 概要 比較 MT-R
ICタグ方式 概要 スマホ
スマホ直利用方式(カメラ検出) 概要 アプリ(一覧 比較) 固定具 概要

「RCラジコン」関連マップのご紹介

「RCラジコン」関連サイトをご紹介します。

「RCラジコン」関連サイトマップのご紹介
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
RCラジコンTop＞入門|Q&A|モデル/シャーシ|パーツ|用語|
モデル/シャーシTop＞RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
操縦系(プロポ・サーボ・ESC) > 送信機 受信機 ESC サーボ
RC/ラジコン自作/カスタム > 基本
■80年代オフロード 【RCラジコンの基礎/入門】
基礎「マシン」と「シャシー」の違い|
カテゴリー別(電動ツーリングカー|Mサイズシャシー|ドリフトマシン
|モンスタートラック|スモールスケールカー|オフロードカー|ビッグタイヤ
フォーミュラカー|競技用R/Cカー|エンジンR/Cカー)
送信機|ブラシモーター|ブラシレスモーター|ESC|サーボ|バッテリー|急速充電器|安全な充電方法||数値(スペック)の意味|オプションパーツの選び方
【組み立て】
基本ツール|サーボ取付方法|セッティング(基本|ツール)
■80年代オフロード 【RCラジコンモデル/シャーシ】
RC歴史|タミヤ(モデル|シャーシ|カテゴリ)
【RC歴史】■80年代オフロード
【タミヤ】モデル|シャーシ|カテゴリ
■モデル(発売年別(一覧|70年代|80年代|90年代|2000年|)
2023年(オンロード|オフロード)
■シャーシ(駆動方式別|発売順)
■カテゴリ|オン/オフロード(一覧|全シャーシ|オンロード|オフロード|レース用TRF)
■80年代オフロード 【RCラジコンQ&A】全解説
購入時|組み立て関連|バッテリー関連|モーター関連|タイヤ関連|足回り関連|操縦関連|ボディ関連|オプション関連|セッティング関連|サーキット関連
モーター関連(ストック&モディファイドクラス||)
|||||ダンパーオイルの番手選び|||||
■80年代オフロード 【RCラジコンアイテム/パーツ】
■セッティング(基本)
■ボディ FAQ|塗装(道具/手順|デカール貼り|||)|空力の基礎
■バッテリー関連 入門|FAQ|安全な充電方法||急速充電器|
リポバッテリー(基礎|ノウハウ|Q&A)|
■モーター関連
入門(ブラシモーター|ブラシレスモーター)|FAQ
タミヤ
540モーター(一覧|ブラシモーター一覧|ブラシレスモーター一覧)
メンテナンス(ブラシ交換不/可能(一覧)|ブラシモーター|ブラシレスモーター)
ローター選び|進角調整|モーターアナライザー|||
■ギア 基礎/規格|速度調節|ギヤ比の計算方法|指定ギヤ比設定方法|バックラッシュ調整|トルクと馬力
■ESC
基本|モーター制御|ESC設置方法|関連用語|ESC&モーターセットアップ|キャパシター
タミヤ(一覧|)
■プロポ(送信機|受信機|サーボ) FAQ
送信機 基本|付加機能|プロポ技術史(制御技術の流れ|)||
サーボ 基本|サーボ取付方法|FAQ|メンテナンス(ギヤ交換)|サーボセイバー
■タイヤ関連 FAQ|インナー|ドリフト/グリップタイヤの違い|
■足回り関連 FAQ|スプリング基礎
ボールベアリング メンテナンス
バンプステア効果|アッカーマン比|キングピンアングル|トレール
■その他パーツ
パーツ名称/役割(バルクヘッド/Cハブ/ハブ/ハブキャリア/ボールエンド)
【ラジコン用語】
用語集||||ESC関連|数値(スペック)の意味
【関連ページ】
RCラジコン|レースゲーム|GTシリーズ攻略|電子工作|彫金

「ラジコン」関連マップのご紹介

「ラジコン」関連サイトをご紹介します。

「RCラジコンの基礎/入門」のご紹介

「RCラジコンの基礎/入門」のご紹介
「RCラジコンの基礎/入門」のご紹介ご訪問ありがとうございます。今回は、「RCラジコンの基礎/入門」についてご紹介します。
kopenguin.com
2023.09.12

RCラジコンQ&Aのご紹介｜まとめ

RCラジコンQ&Aのご紹介｜まとめ
RCラジコンQ&Aのご紹介｜まとめご訪問ありがとうございます。今回は、RCラジコンQ&Aをご紹介します。RCラジコンQ&A「購入関連」のご紹介｜RCラジコン入門|まとめRCラジコンQ&A「組み立て関連」のご紹介|まとめRCラジコンQ&A「バ...
kopenguin.com
2023.09.09

RCラジコンのモデル/シャーシ関連のご紹介

RCラジコンのモデル/シャーシ関連のご紹介
RCラジコンのモデル/シャーシ関連のご紹介ご訪問ありがとうございます。今回は、RCラジコンの基礎/入門のご紹介についてご紹介します。
kopenguin.com
2023.09.12

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門

RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門
RCラジコン「パーツ/アイテム関連」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、RCラジコン「パーツ/アイテム関連」についてご紹介します。
kopenguin.com
2023.09.12

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門

「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門
「RCラジコン関連用語」のご紹介|RCラジコン基礎/入門ご訪問ありがとうございます。今回は、「RCラジコン関連用語」についてご紹介します。
kopenguin.com
2023.09.12

ホビープラモデルTOPサイトマップ

ホビープラモデルTOPのサイトマップをご紹介します。

【ホビーTOP】サイトマップ
ホビーTOP > プラモデル│ミリタリー│エアガン|RCラジコン
■【プラモデル】■
【キャラクターモデル】作品別(ガンダム│ボトムズ│マクロス)│メーカー別
ミリタリー(戦車/陸戦│船/潜水艦(Uボート)│航空機/飛行機)│車/カーモデル│バイク
■【ミリタリー】■
■【エアガン・モデルガン】■

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ホビー（おもちゃホビー） | 中古・新品通販の駿河屋

ホビーサイトマップ関連ページのご紹介

ホビー関連ページをご紹介します。

「RCラジコン」についてご紹介|Top

「RCラジコン」関連ページご紹介|Top
「RCラジコン」関連ページのご紹介|Topご訪問ありがとうございます。今回は、「RCラジコン」関連ページをご紹介します。
kopenguin.com
2023.09.04

【プラモデルTOP】プラモデル関連ページのご紹介

【プラモデルTOP】プラモデル関連ページのご紹介
【TOP】プラモデル関連ページのご紹介ご訪問ありがとうございます。今回は、プラモデルの関連ページをご紹介します。ガンダム（プラモデル/ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【ミリタリーTOP】ミリタリー系ホビー関連ページのご紹介

【ミリタリーTOP】ミリタリー戦車ホビー関連ページのご紹介
【TOP】ミリタリー戦車ホビー関連ページのご紹介ご訪問ありがとうございます。今回は、ミリタリー戦車ホビー関連ページをご紹介します。戦車・ミリタリー | プラモデル（ホビー/おもちゃホビー） | 中古・新品通販の駿河屋
kopenguin.com
2022.03.15

【エアガンTOP】エアガン・電動ガン関連ページのご紹介

【エアガンTOP】エアガン・電動ガン関連ページのご紹介
【TOP】エアガン・電動ガン関連ページのご紹介ご訪問ありがとうございます。今回は、エアガン・電動ガン関連ページをご紹介します。アニメ　レンタルアップDVDソードアート・オンライン オルタナティブ ガンゲイル・オンライン 単巻全6巻セット
kopenguin.com
2022.03.15

コペンギン・サイトマップ

コペンギンのサイトマップをご紹介します。

【コペンギンTOP】サイトマップ
コペンギンTOP > ゲーム│ホビー│書籍・マンガ│

■■│コペンギンTOP > ゲーム│ホビー│書籍・マンガ│■■
●ゲームTOP > ランキング│傑作・名作│機種別│ジャンル別
●学び/学習TOP > IT|ゲーム作り|HP作成
●ホビーTOP > プラモデル│ミリタリー│エアガン
●映像＞アニメ(ロボットアニメ)│映画│
●書籍・マンガ > ゲーム雑誌│マンガ
サイトマップ一覧

ゲーム・古本・DVD・CD・トレカ・フィギュア 通販ショップの駿河屋
懐かしの名作から最新作までの豊富な品揃え！通販ショップの駿河屋

コペンギンサイトマップ関連ページのご紹介

コペンギン関連ページをご紹介します。

【ゲームTOP】ゲーム関連ページのご紹介

【ゲームTOP】ゲーム関連ページのご紹介
【TOP】ゲーム関連ページのご紹介ご訪問ありがとうございます。今回は、ゲーム関連ページをご紹介します。PS5ソフトELDEN RING
kopenguin.com
2022.03.15

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介

【書籍・雑誌TOP】書籍・雑誌サイトマップ関連ページのご紹介
書籍・雑誌サイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、書籍・雑誌サイトマップ関連ページをご紹介します。その他コミック初版)AKIRA(デラックス版) 全6巻セット / 大友克洋
kopenguin.com
2022.03.15

【ホビーTOP】ホビーサイトマップ関連ページのご紹介

【ホビーTOP】ホビーサイトマップ関連ページのご紹介
【TOP】ホビーサイトマップ関連ページのご紹介ご訪問ありがとうございます。今回は、ホビーサイトマップ関連ページをご紹介します。プラモデル1/100 MG MS-09 ドム 「機動戦士ガンダム」
kopenguin.com
2022.03.15



]]> https://kopenguin.com/post-114517/feed/ 0
